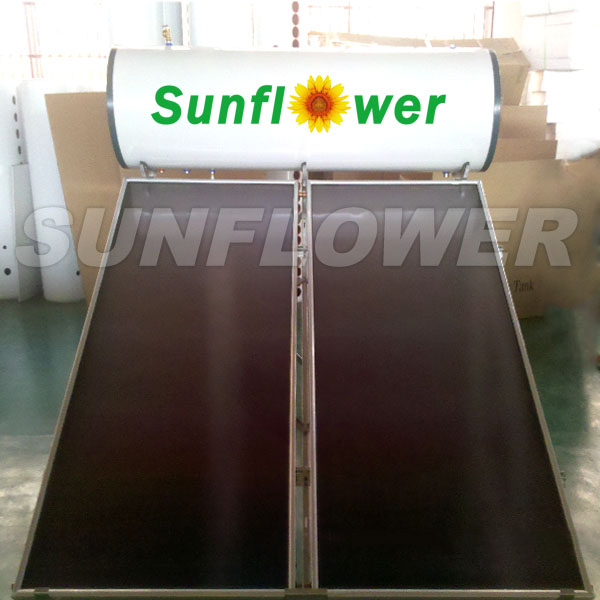

Calentadores de agua solares integrados de placa plana sin presurizar SFFU

1.1 Descripción general

• SFFU es un calentador de agua solar integrado sin presión que utiliza colectores solares de panel plano para absorber el agua de calefacción solar.

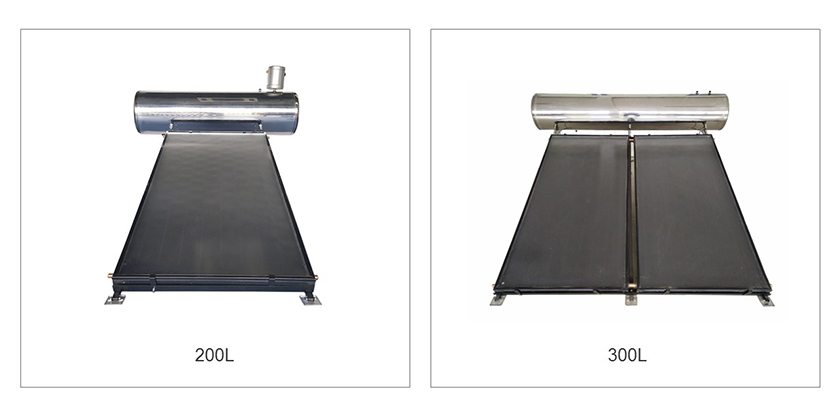

• SFFU se compone principalmente de 4 modelos de uso común, a saber, 100L, 150L, ​​200L y 300L, para satisfacer las necesidades de las familias en diferentes regiones.

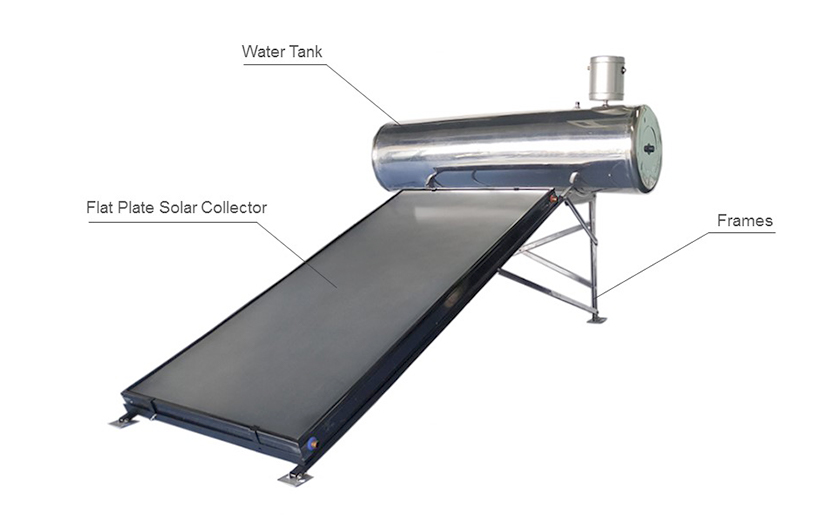

1.2 estructura

1.3 Principio de funcionamiento

El colector solar de placa plana absorbe la energía de la luz a través del recubrimiento y la convierte en energía térmica almacenada en el tanque de agua aislado. Se basa en el principio del termosifón para hacer circular naturalmente el tanque de agua. Los tanques de agua abiertos no están sujetos a presión y también se conocen como calentadores de agua solares de baja presión.

2.1 Características

• Realice activamente la circulación natural confiando en el principio del termosifón, 100% de energía solar y sin costo de funcionamiento.

• El agua caliente sale del tanque por gravedad. La presión del agua está determinada por la diferencia entre la altura instalada del tanque solar y la altura de la salida de agua caliente en el lado del usuario.

• El tanque interno está hecho de grado alimenticio SUSU304. Es una soldadura de arco de argón completamente automática y protección de gas de argón de doble cara para prevenir efectivamente la oxidación de la superficie. Estrictas medidas de control del proceso de soldadura para proteger mejor la estructura cristalina de SUS304 del daño. El tanque interior tiene un servicio de vida 15 años más.

Ver video de soldadura aquí (enlace de video de soldadura)

• La capa de aislamiento del tanque solar es de poliuretano que tiene burbujas independientes con una densidad de espuma de 36 KG / m⊃3;, y la caída de temperatura del agua caliente dentro de 12H es inferior a 2 ° C. Bajo una temperatura ambiente de 25 ° C, la temperatura se mantiene durante 24 horas y no se deformará durante mucho tiempo.

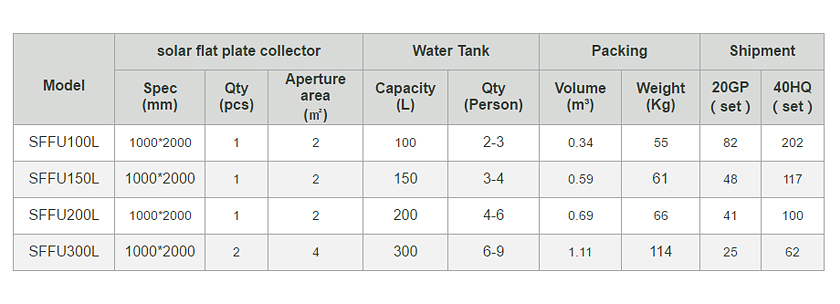

2.2 Especificación

2.3 Accesorios opcionales

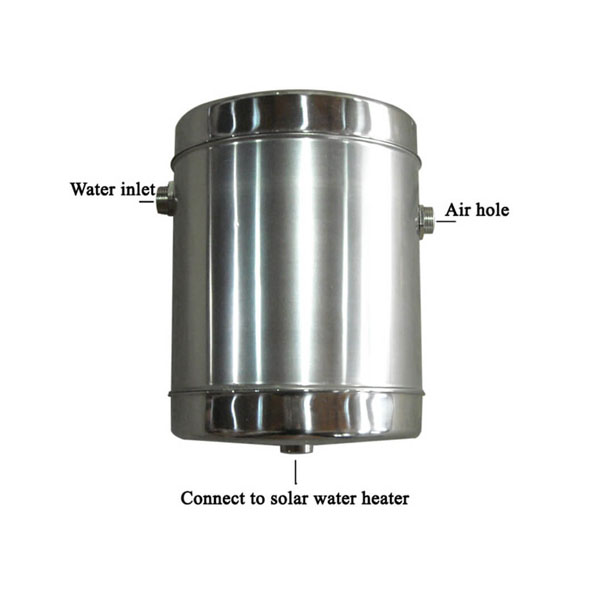

1. Tanque auxiliar Reponga automáticamente la cantidad de agua en el tanque.

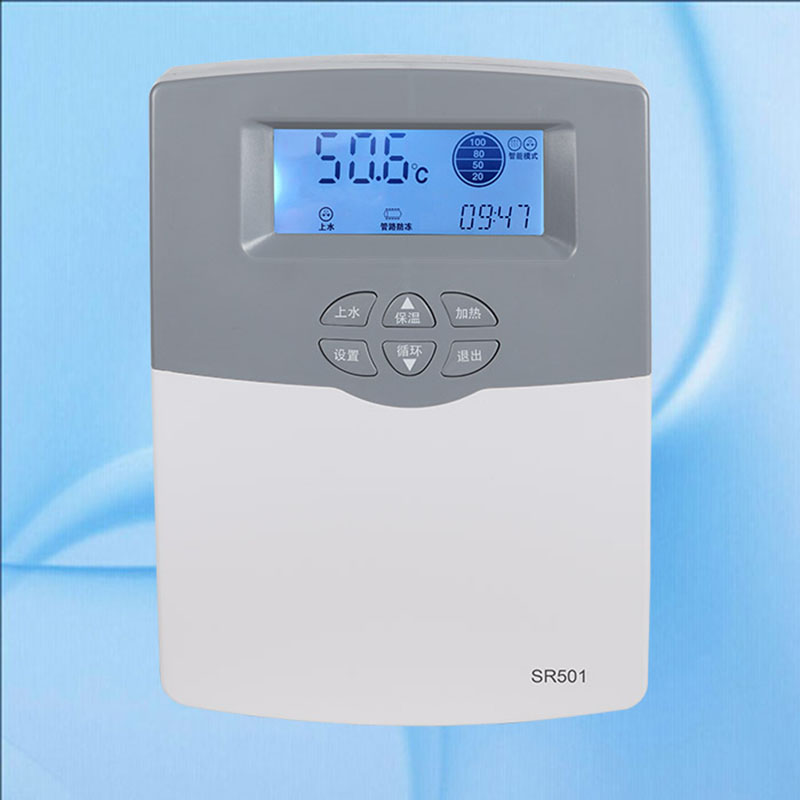

2. Controlador Pantalla de temperatura del agua y nivel de agua, control totalmente automático.

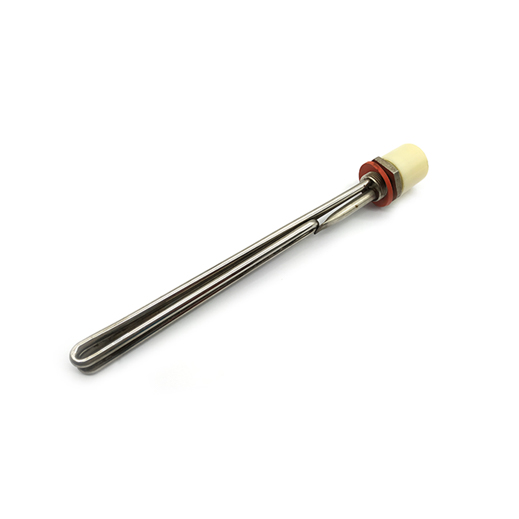

3. calefacción eléctrica Equipos auxiliares de calefacción.

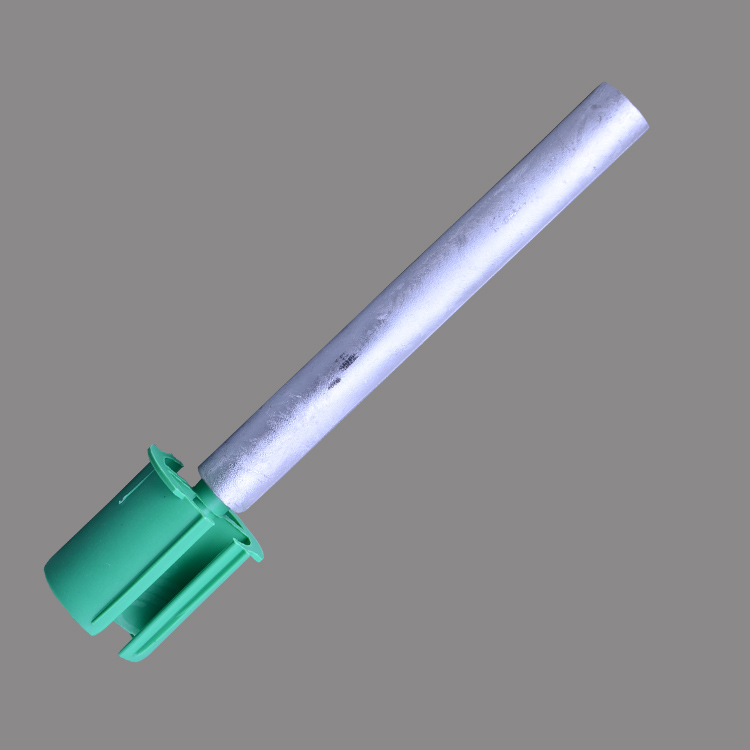

4. varilla de magnesio Protección del ánodo, proteger el tanque interior de la corrosión.

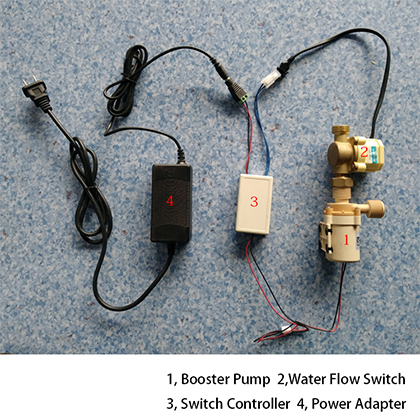

5. Bomba de refuerzo + interruptor de flujo de agua Aumentar la presión del agua caliente.

3.1 Instalación

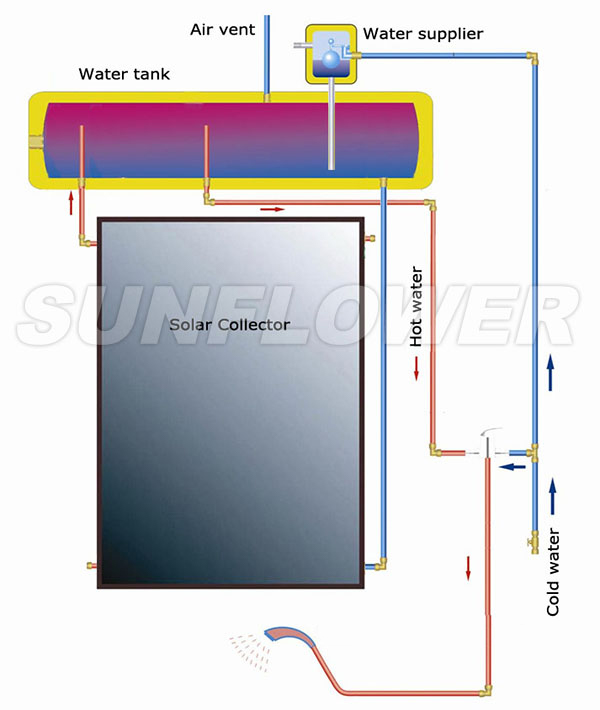

3.2 Diagrama de conexión de tuberías

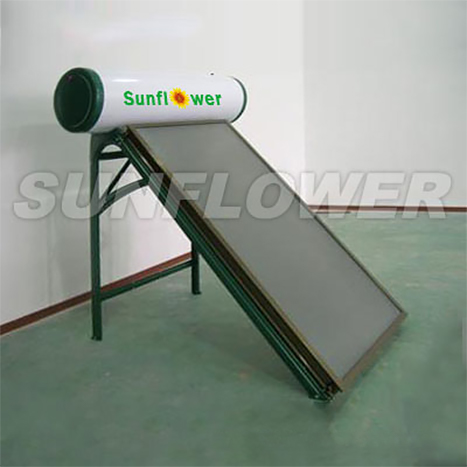

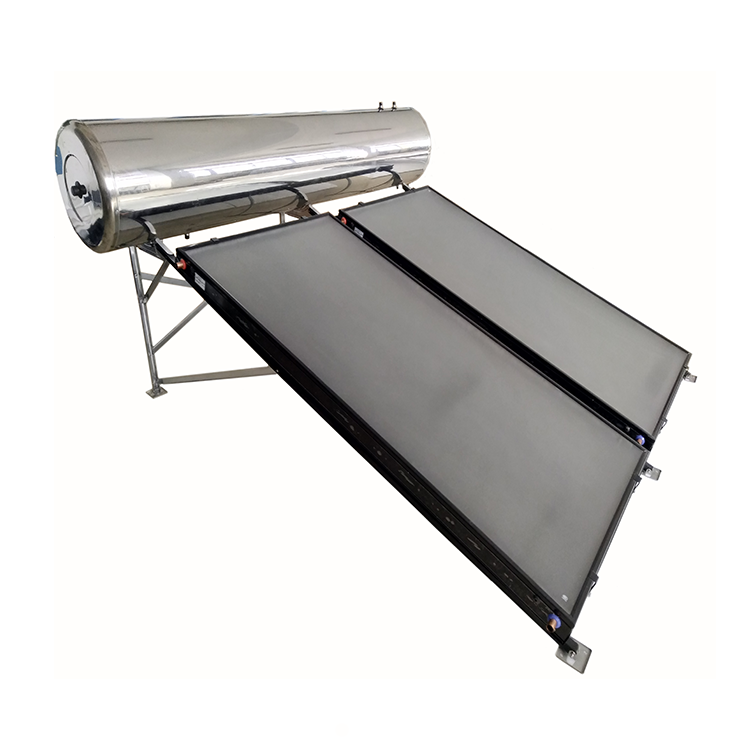

3.3 Casos
