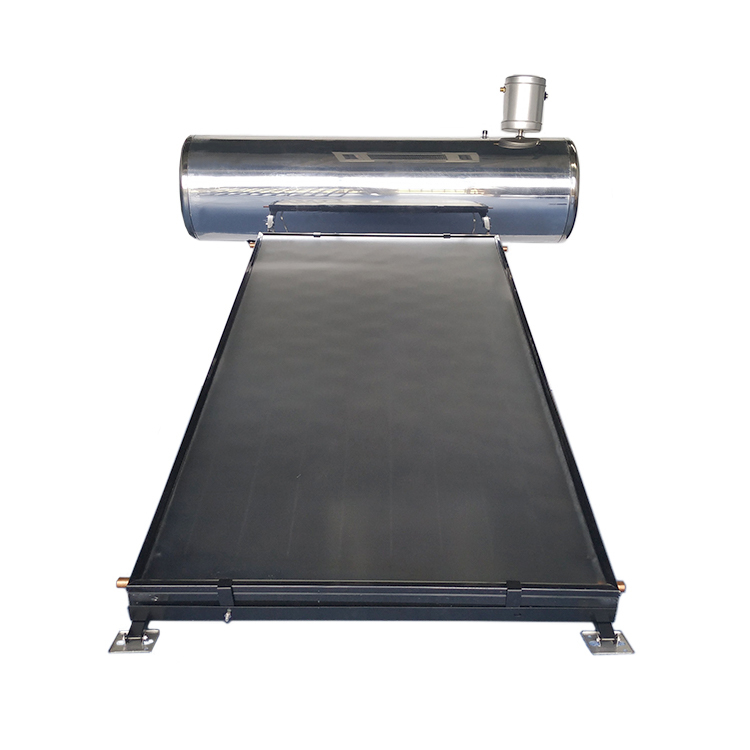

Chauffe-eau solaires à plaque plate non pressurisés intégrés SFFU

SFFU est un chauffe-eau solaire intégré sans pression domestique qui utilise des capteurs solaires à panneau plat pour absorber l'eau de chauffage solaire.
  • SFFU
  • 100L, 150L, ​​200L, 300L
  • Acier inoxydable, polyuréthane, collecteur à plaque plate
  • Utiliser l'énergie solaire pour produire de l'eau chaude
  • Thermosiphon basse pression
  • 3 années
Quantité:

1. Description du produit

1.1 Présentation

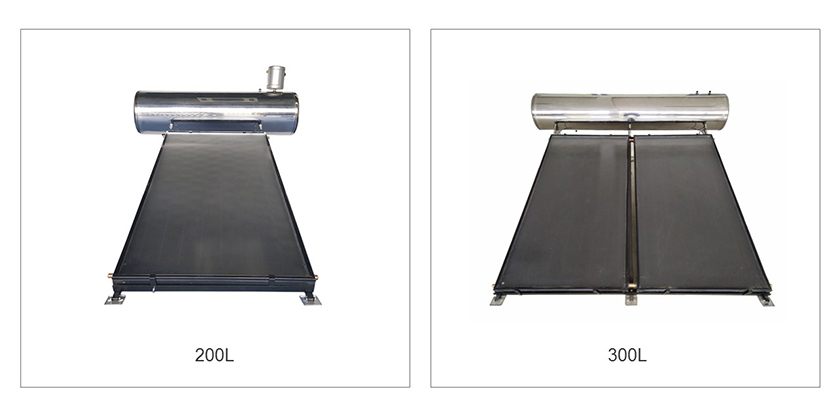

SFFU-p1.1

  • SFFU est un chauffe-eau solaire intégré sans pression domestique qui utilise des capteurs solaires à panneau plat pour absorber l'eau de chauffage solaire.

  • SFFU se compose principalement de 4 modèles couramment utilisés, à savoir 100L, 150L, ​​200L et 300L, pour répondre aux besoins des familles dans différentes régions.

1.2 Structure

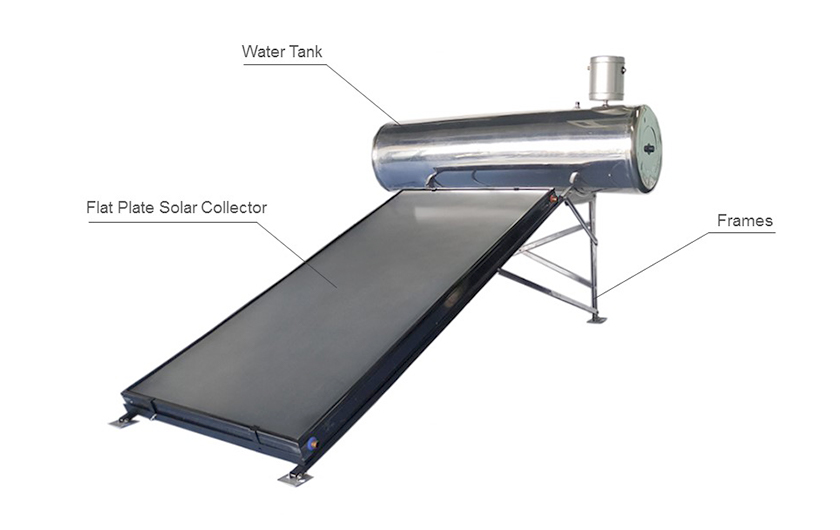

Le SFFU se compose principalement d'un réservoir de stockage d'eau chaude, d'un capteur solaire à plaque plate et d'un cadre.


SFFU-p1.2


1.3 Principe de fonctionnement

Le capteur solaire à plaque plate absorbe l'énergie lumineuse à travers le revêtement et convertit l'énergie lumineuse en énergie thermique stockée dans le réservoir d'eau isolé. Il repose sur le principe du thermosiphon pour faire circuler naturellement le réservoir d'eau. Les réservoirs d'eau ouverts ne sont pas soumis à la pression et sont également appelés chauffe-eau solaires à basse pression.


2. Caractéristiques et spécifications

2.1 Caractéristiques

  • Effectuer activement une circulation naturelle en s'appuyant sur le principe du thermosiphon, 100% d'énergie solaire et sans frais de fonctionnement.

  • Eau chaude s'écoulant du réservoir par gravité. La pression de l'eau est déterminée par la différence entre la hauteur installée du ballon solaire et la hauteur de la sortie d'eau chaude côté utilisateur.

  • Le réservoir intérieur est en SUSU304 de qualité alimentaire. Il s'agit d'un soudage à l'argon à l'argon entièrement automatique et d'une protection contre les gaz d'argon double face pour empêcher efficacement l'oxydation de la surface. Mesures de contrôle strictes du processus de soudage pour mieux protéger la structure cristalline du SUS304 contre les dommages. Le réservoir intérieur a une durée de vie de 15 ans de plus.

Vidéo de soudage ici (lien vidéo de soudage)



  • La couche d'isolation du réservoir solaire est en polyuréthane ayant des bulles indépendantes avec une densité de moussage 36KG / m³, et la chute de température de l'eau chaude dans les 12H est inférieure à 2 ° C. Sous la température ambiante de 25 ° C, la température est maintenue pendant 24 heures, et elle ne se déformera pas longtemps.


2.2 Spécifications

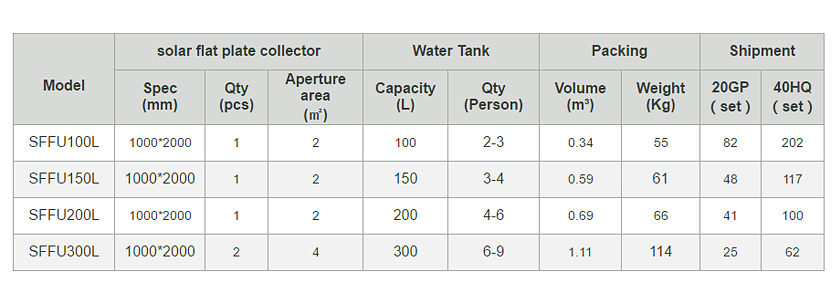

SFFU-p2.2


2.3 Accessoires en option

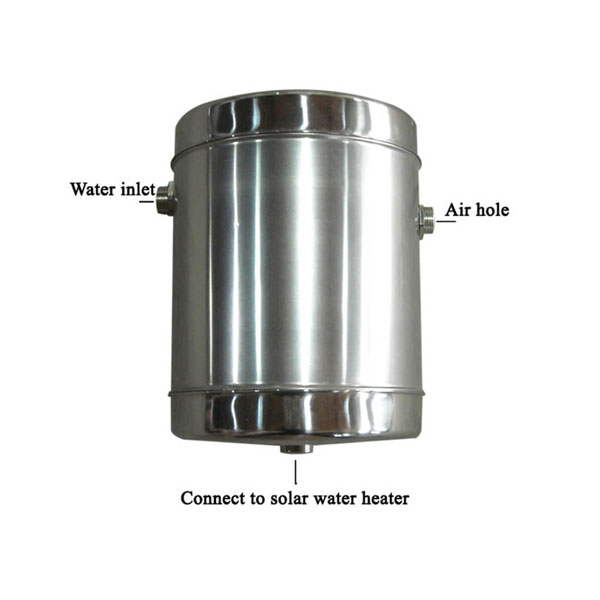

副 水箱

1. Réservoir auxiliaire

Remplissez automatiquement la quantité d'eau dans le réservoir.

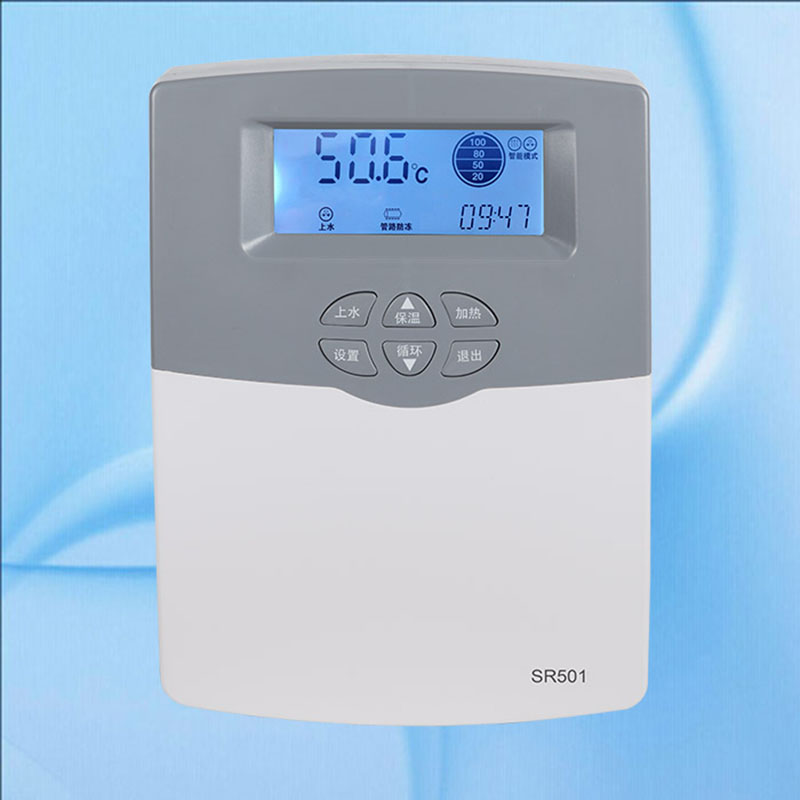

控制器 正面 图

2. Contrôleur

Affichage de la température et du niveau d'eau, contrôle entièrement automatique.

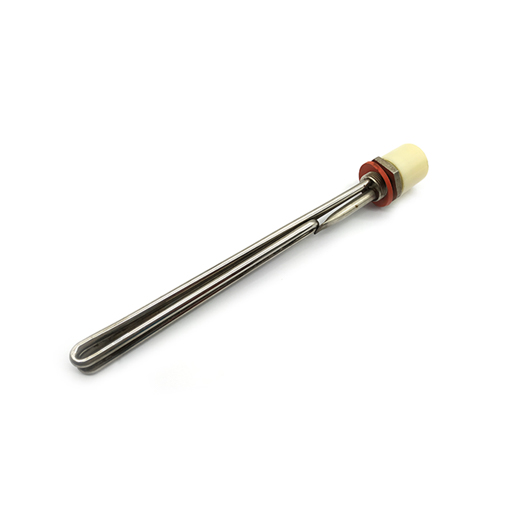

电 加热

3. Chauffage électrique

Équipement de chauffage auxiliaire.

SFO20230-58-1

4. Tige de magnésium

Protection d'anode, protège le réservoir intérieur de la corrosion.

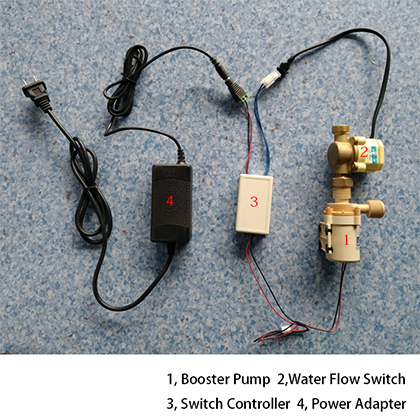

增压泵 420

5. Pompe d'appoint + interrupteur de débit d'eau

Augmentez la pression de l'eau chaude.


3. Installation du produit et étuis

3.1 Installation

Le SFFU peut être monté sur un toit plat ou un toit en pente. La hauteur d'installation du réservoir d'eau doit être supérieure à celle du côté utilisateur, et plus la différence de hauteur est grande, plus la pression de l'eau est élevée. Le cadre est fixe relié à la base (toit ou sol).
Étapes d'installation et d'utilisation: Sélectionnez l'emplacement d'installation, le cadre, la réserve du réservoir d'eau, installezcapteur solaire à plaque plate, connecter les tuyaux d'eau chaude et froide, alimentation en eau, inspection, fixer les vis, utilisation normale, inspection et entretien réguliers.

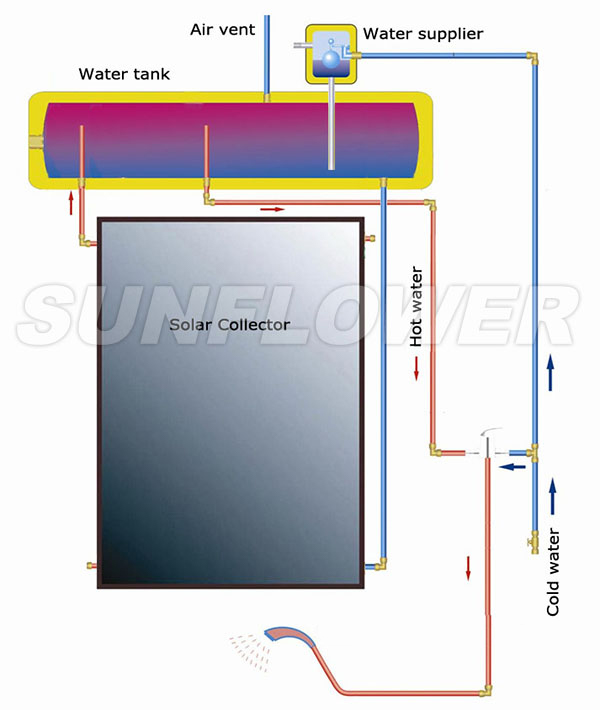

3.2 Schéma de raccordement des tuyaux

SFFU-p3.2


3.3 Cas

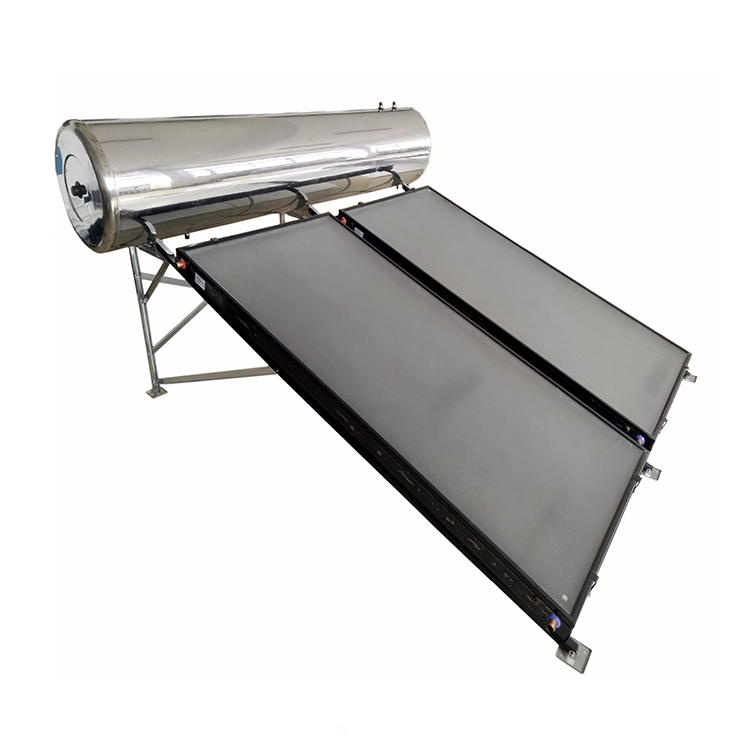

SFFU-p3.3-2

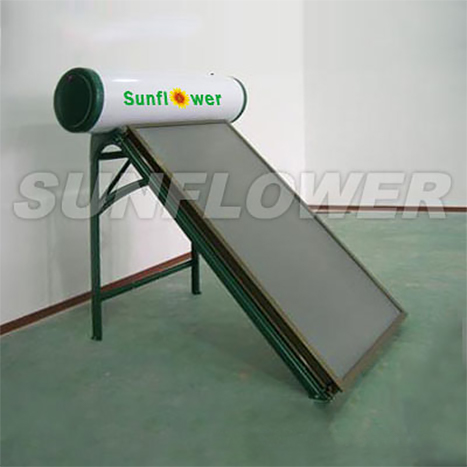

SFFU-p3.3

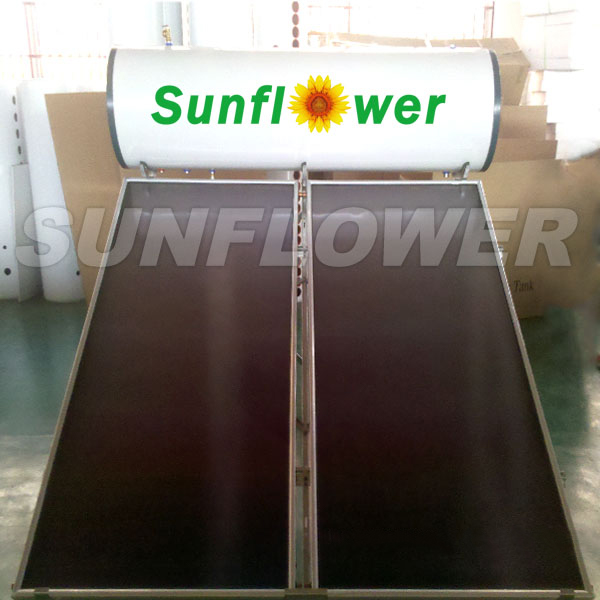

SFF-p3-2
