Aire acondicionado solar híbrido térmico de pie

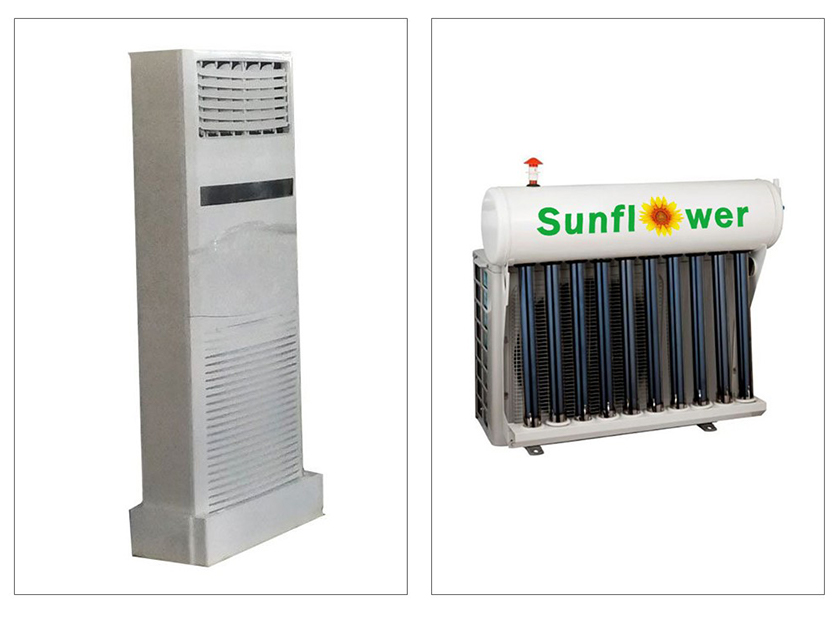

1.1 estructura

Los acondicionadores de aire solares híbridos fototérmicos se componen principalmente de unidades interiores, unidades exteriores y colectores solares (tubo de vacío solar y tanque de agua aislado).

1.2 Características

• EER de ahorro de energía> 3.72. El aire acondicionado solar puede ahorrar 30% -50% de electricidad en comparación con los convencionales.

• El aire acondicionado solar híbrido es impulsado por electricidad y con energía solar como potencia auxiliar.

• Fiables y duraderos, utilizamos compresores de marcas famosas y tubos de vacío de alta calidad.

• Fuerte capacidad de adopción ambiental, puede funcionar a temperaturas súper altas o bajas.

• Construcción simple, fácil instalación y mantenimiento no requiere espacio de instalación adicional, bajos costos de instalación.

• El acondicionador de aire solar combina el sistema de trabajo de absorción con el sistema de compresión mediante el uso de medios amigables con el medio ambiente en la refrigeración y la calefacción sobre la base de la tecnología convencional del acondicionador de aire para lograr ahorro de energía y protección del medio ambiente.

• Adopta un colector solar de tubo de vacío que tiene un alto rendimiento de absorción y una baja relación de reflexión.

• En comparación con otros tipos de equipos de aire acondicionado que ahorran energía, el proceso es maduro, el rendimiento es estable, el costo de entrada es bajo y el costo es alto.

• Debe haber una fuente de alimentación comercial para que funcione correctamente.

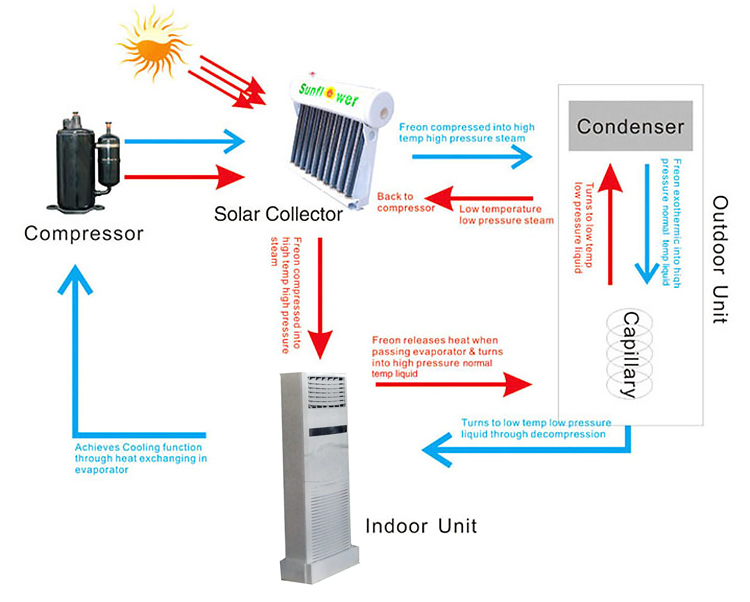

1.3 Principio de funcionamiento

Aire acondicionado solar híbrido térmico montado en la pared que convierte la energía de la luz en calor con colectores solares eficientes y almacena el calor en el tanque de agua aislado. Cuando el aire acondicionado está funcionando, el consumo de energía se puede reducir.

1.4¿Por qué ahorrar energía?

• El agua caliente dentro del colector ayuda a reducir el consumo en el compresor.

• AC adopta un sistema de intercambio de calor de alta eficiencia.

1.5Efecto de ahorro de energía

EER de ahorro de energía> 3.72. El aire acondicionado solar puede ahorrar 30% -50% de electricidad en comparación con los convencionales.

1.6 Resultado de la prueba al comparar

3.1 ¿Se pueden usar los aires acondicionados solares en caso de corte de energía?

No, este es un aire acondicionado solar híbrido. Debe haber una fuente de alimentación comercial para que el aire acondicionado funcione correctamente. La energía solar juega un papel en la conservación de la energía.

3.2 ¿Pueden los aires acondicionados de energía solar ahorrar energía por la noche?

Sí, siempre que haya agua caliente almacenada en el colector solar, puede ahorrar energía.

3.3 ¿Existe un límite en la distancia de instalación entre la unidad interior y la unidad exterior?

Sí, en general, no recomendamos distancias de instalación superiores a 3,5 metros. Cuando la distancia es mayor a 3.5m, el refrigerante de transporte necesita consumir más energía eléctrica, y el efecto de ahorro de energía se reduce.

3.4 ¿Qué refrigerante se usa?

R410a, refrigerante ecológico.

3.5 ¿Podemos comprar sus colectores solares e instalarlos en nuestros acondicionadores de aire regulares para ahorrar energía?

No, hay dos razones principales.

• La relación de disipadores de calor capilares que utilizamos está optimizada de acuerdo con las características de funcionamiento y los parámetros técnicos de los aires acondicionados solares para lograr un funcionamiento óptimo.

• La unidad externa del aire acondicionado solar tiene 4 conexiones, mientras que el aire acondicionado ordinario tiene solo 2 conexiones y no puede completar la instalación.

Es muy fácil, puede completar la instalación de aires acondicionados solares siempre que tenga la tecnología de instalación de aires acondicionados comunes. En pocas palabras, agrega colectores solares a la instalación de aires acondicionados ordinarios, y la instalación de colectores solares es muy fácil de completar, puede completar rápidamente la instalación consultando nuestras instrucciones de instalación.

Ninguna diferencia.

No hay diferencia significativa. Sin embargo, para los aires acondicionados solares de enfriamiento simple, recomendamos el uso de colectores tubulares, que tienen mayores volúmenes de tanque y mejores ahorros de energía.

1. Causa: falla de energía o fusible quemado;
   Solución: compruebe si la fuente de alimentación no tiene alimentación, si el enchufe y el enchufe están flojos; Repare el enchufe y reemplace el fusible quemado;
2. Causa: el voltaje de la fuente de alimentación es demasiado bajo;
   Solución: cuando el voltaje de la fuente de alimentación es inferior al 10% del voltaje nominal, necesita encontrar cuál es el problema
3. Causa: falla del interruptor;
   Solución: reemplace el interruptor fallido con el mismo modelo y tamaño.

4.2 El aire acondicionado sigue funcionando, pero ya no hay sala de calefacción o refrigeración.

1. Causa: ajuste incorrecto del termostato;

   Solución: ajuste la temperatura más baja;

2. Causa: falta de refrigerante o fugas;

   Solución: verifique la detección de fugas, luego llene de acuerdo con las disposiciones del refrigerante;

3. Causa: demasiado polvo en el filtro;

   Solución: filtro de limpieza;

4. Causa: el compresor en sí es ineficiente;

   Solución: instale el nuevo compresor.

1. Causa: el filtro de aire está sucio o bloqueado;
   Solución: limpie el filtro para mejorar el flujo de aire;
2. Causa: la puerta o ventana está abierta;
   Solución: cierre la puerta o ventana para evitar que salga el aire de calefacción o refrigeración;
3. Causa: la temperatura interior que configura es demasiado baja para evitar el calentamiento;
   Solución: aumente la temperatura establecida.

4.4 El aire acondicionado es insuficiente cuando se enfría la habitación

1. Causa: la temperatura interior establecida por el control remoto es demasiado alta;

   Solución: baje la temperatura establecida;

2. Causa: el filtro está sucio, bloqueando la entrada de aire;

   Solución: limpiar el filtro;

3. Causa: el condensador exterior tiene un flujo de aire deficiente, hay obstáculos que bloquear;

   Solución: limpie el condensador;

4. Causa: inestabilidad del voltaje de la fuente de alimentación;

   Solución: ajuste el voltaje de la fuente de alimentación;

5. Causa: el sellado interior no es suficiente, las personas entran o salen con frecuencia, hay un dispositivo de calefacción interior;

   Solución: mejorar el ambiente interior;

6. Causa: la puerta o ventana está abierta; Solución: cierre puertas y ventanas;

   Causa: la entrada y la salida de aire tienen obstáculos; Solución: eliminar los obstáculos.

4.5 El control remoto no recibe señal, el control remoto tiene una corta distancia de recepción

1. Causa: el receptor está suelto;

   Solución: ajuste el cabezal receptor;

2. Causa: el receptor está defectuoso o el receptor no está enchufado correctamente;

   Solución: reemplace el receptor o ajuste la conexión del cabezal del receptor;

3. Causa: el control remoto está defectuoso;

   Solución: reemplace el control remoto;

4. Causa: la batería tiene escasez de energía;

   Solución: reemplace la batería.

1. Causa: mala instalación del compresor, inestabilidad del pie;
   Solución: compruebe que los pies son sólidos o no;
2. Causa: la unidad no está bien colocada;
   Solución: ajuste la ubicación de la unidad;
3. Causa: inestabilidad entre paréntesis;
   Solución: refuerce los corchetes o modifíquelo;
4. Causa: hay algo más en el aire acondicionado solar;
   Solución: eliminar algo más inútil;
5. Causa: tornillo suelto;
   Solución: tornillos de fijación.

4.7 Fuga de agua del aire acondicionado

1. Causa: la placa de agua condensada tiene demasiado polvo, el orificio de drenaje está bloqueado;

   Solución: retire la placa de agua condensada para que el agua drene suavemente;

2. Causa: la tubería de drenaje de agua condensada está doblada o aplanada;

   Solución: compruebe el tubo de drenaje y sustitúyalo por uno nuevo cuando esté dañado.

Nota:

• Cuando el aire acondicionado tiene fallas comunes, la doble pantalla digital no muestra la temperatura interior, pero muestra su código de error.

• Solo detecte cuando el aire acondicionado esté en espera, muestre la falla del sensor de la bobina interior, la falla del sensor de la bobina exterior, la falla del sensor de temperatura interior.

• cuando el aire acondicionado tiene fallas comunes, las luces de funcionamiento y las luces de sincronización parpadean a la frecuencia de 2 HZ al mismo tiempo.

• ¿Cuándo aparece E4? Inmediatamente después de que el aire acondicionado esté encendido o unos minutos más tarde, ¿cuántos minutos?

• Verifique la unidad interior. ¿Sale flujo de aire de la unidad interior? ¿Hace frío?

• Unidad exterior. ¿Funcionan el compresor y el ventilador?

• Cuando está instalado el AC

1. ¿Están los 4vales completamente abiertos?

2. ¿Se evacuan las 2 tuberías que conectan las unidades interior y exterior?

3. ¿Se evacuan las 2 tuberías que conectan el colector solar y la unidad exterior?

4. ¿Están todas las tuberías bien conectadas?

5. ¿Hay algún pliegue en las tuberías de cobre?

6. ¿Las tuberías son estándar o extendidas?

• ¿Es buena la ventilación para la unidad exterior e interior? (si puedes enviarme fotos, será muy útil)

• ¿Cuál es la presión de freón de volver al compresor?

1. muy estable o con poco movimiento
2. vibra obviamente
3. vibra rápidamente

• ¿Es estable la electricidad? Cuando enciende la corriente alterna, ¿se apaga repentinamente otro aparato eléctrico como la luz / TV? O cuando mide el voltaje, ¿cumple con el requisito de nuestra corriente alterna?

4.9 ¿Cómo averiguar las causas cuando el compresor no funciona?

Cuando el ventilador interior funciona pero el compresor no funciona después de encenderlo unos minutos, esta es la forma de averiguar la causa.

Antes de verificar el aire acondicionado, asegúrese de que esté configurado en el modo correcto, por ejemplo, el modo de enfriamiento, y que la temperatura establecida sea bastante inferior a la temperatura ambiente.

1. ¿La energía de la unidad interior puede alcanzar la unidad exterior o no? Compruebe la conexión del cable en la unidad exterior, si hay 220V ~ 240V de potencia en N-1 y N-2.



   (La imagen de arriba es para la máquina de enfriamiento y calefacción).
   En caso afirmativo, significa que la unidad interior está bien, vaya al segundo paso. Si no, verifique el cuarto paso interior.

   • ¿Funciona el condensador del compresor?

   En caso afirmativo, vaya al tercer paso. Si no, cambie el condensador

2. Verifique la resistencia eléctrica de la bobina del compresor.

   R - S = R - C + R - S
   Si no es correcto, debe cambiar el compresor.
   Si es correcto, tal vez su compresor esté bajo autoprotección, intente reiniciarlo después de 5 minutos.

3. Compruebe la placa de PC, si hay salida de energía. De lo contrario, verifique si hay un cable flojo.

4. Si 4 está bien, entonces verifique el sensor, si el sensor está flojo o roto. Fijar o cambiar el sensor.

5. Si 5 está listo pero todavía no funciona, cambie la placa de la PC e intente nuevamente.

4.10 Ventilador del condensador invertido

Si el motor del ventilador está conectado como se muestra en el motor pero el ventilador se mueve en la dirección opuesta, vuelva a conectarlo de la siguiente manera:

ROJO Y BLANCO --- potencia (el cable blanco tiene un valor de resistencia)

NEGRO Y BLANCO --- condensador (blanco sin valor de resistencia)

53 ~ 72GW función de autodiagnóstico de pantalla de falla

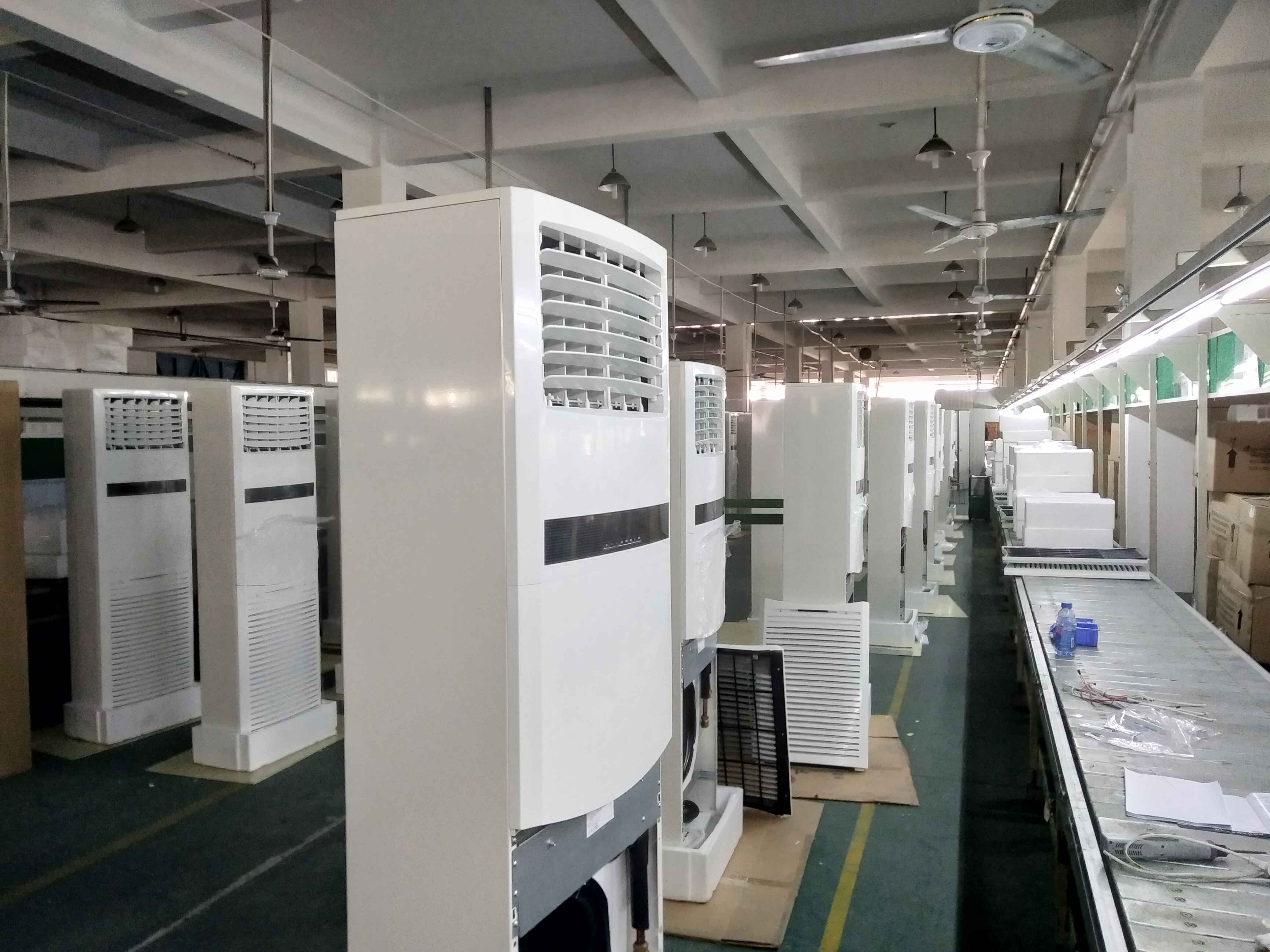

5.1 Embalaje y transporte

5.2 Casos
