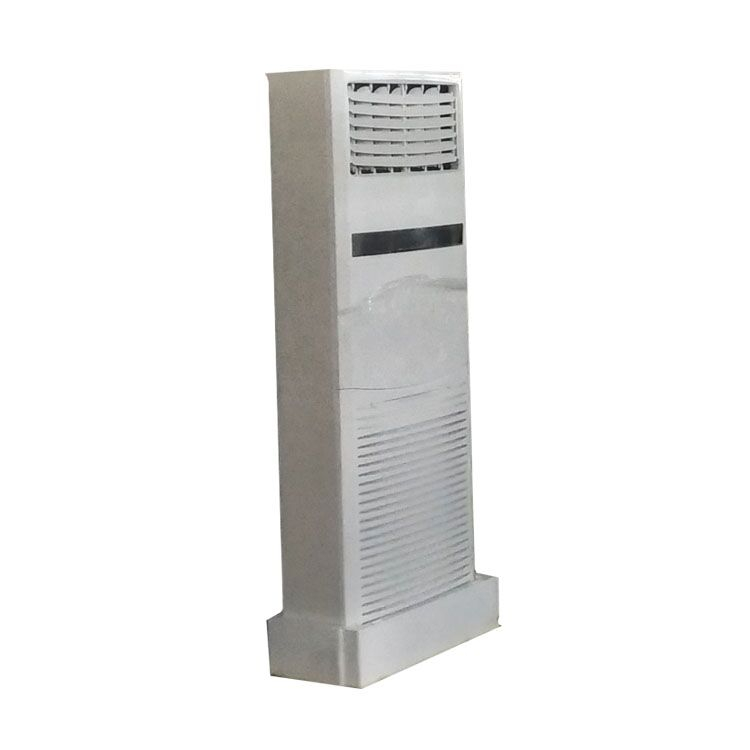

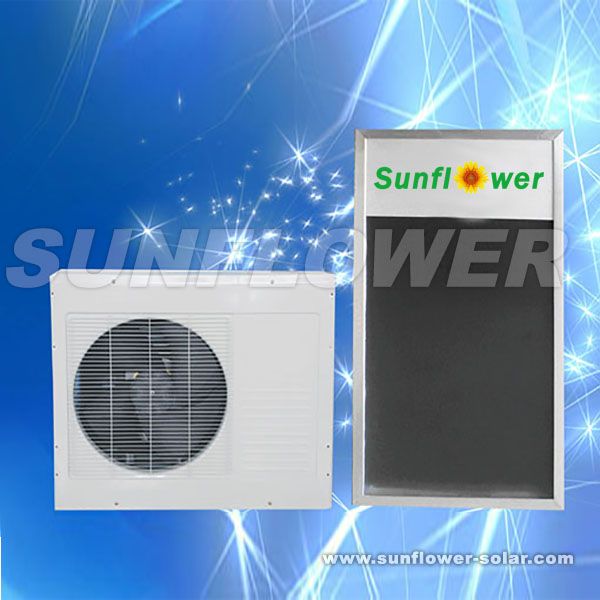

Climatiseur solaire thermique hybride sur pied

1.1 Structure

Les climatiseurs solaires hybrides photothermiques sont principalement composés d'une unité intérieure, d'une unité extérieure et d'un capteur solaire (tube à vide solaire et réservoir d'eau isolé).

1.2 Caractéristiques

• EER à économie d'énergie> 3,72. Le climatiseur solaire peut économiser 30% à 50% d'électricité par rapport aux climatiseurs conventionnels.

• Le climatiseur solaire hybride est alimenté par l'électricité et l'énergie solaire comme énergie auxiliaire.

• Fiables et durables, nous utilisons des compresseurs de marque célèbre et des tubes à vide de haute qualité.

• Forte adoptabilité environnementale, il peut fonctionner à des températures très élevées ou basses.

• Construction simple, installation et maintenance faciles ne nécessitent pas d'espace d'installation supplémentaire, faibles coûts d'installation.

• Le climatiseur solaire combine le système de travail à absorption au système de compression en utilisant des médias respectueux de l'environnement dans le refroidissement et le chauffage sur la base de la technologie de climatiseur conventionnelle pour réaliser des économies d'énergie et une protection de l'environnement.

• Il adopte un capteur solaire à tube à vide qui est à haute performance d'absorption et à faible rapport de réflexion.

• Par rapport à d'autres types d'équipements de climatisation économiseurs d'énergie, le processus est mature, les performances sont stables, le coût d'entrée est faible et les performances de coût sont élevées.

• Il doit y avoir une alimentation électrique commerciale pour fonctionner correctement.

1.3 Principe de fonctionnement

Climatiseur solaire thermique hybride mural convertissant l'énergie lumineuse en chaleur avec des capteurs solaires efficaces et stockant la chaleur dans le réservoir d'eau isolé.Lorsque le climatiseur fonctionne, la consommation d'énergie peut être réduite.

1.4Pourquoi économiser de l'énergie?

• L'eau chaude à l'intérieur du collecteur aide à réduire la consommation du compresseur.

• AC adopte un système d'échange de chaleur à haute efficacité.

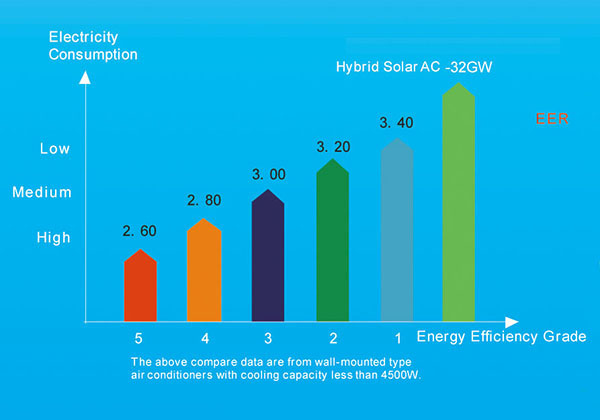

1.5Effet d'économie d'énergie

EER à économie d'énergie> 3,72. Le climatiseur solaire peut économiser 30% à 50% d'électricité par rapport aux climatiseurs conventionnels.

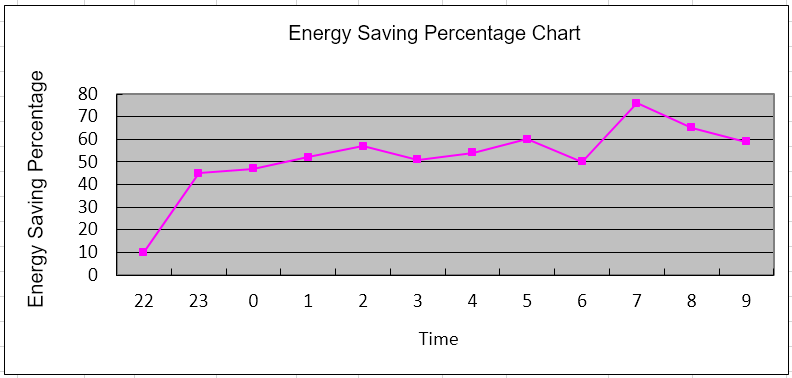

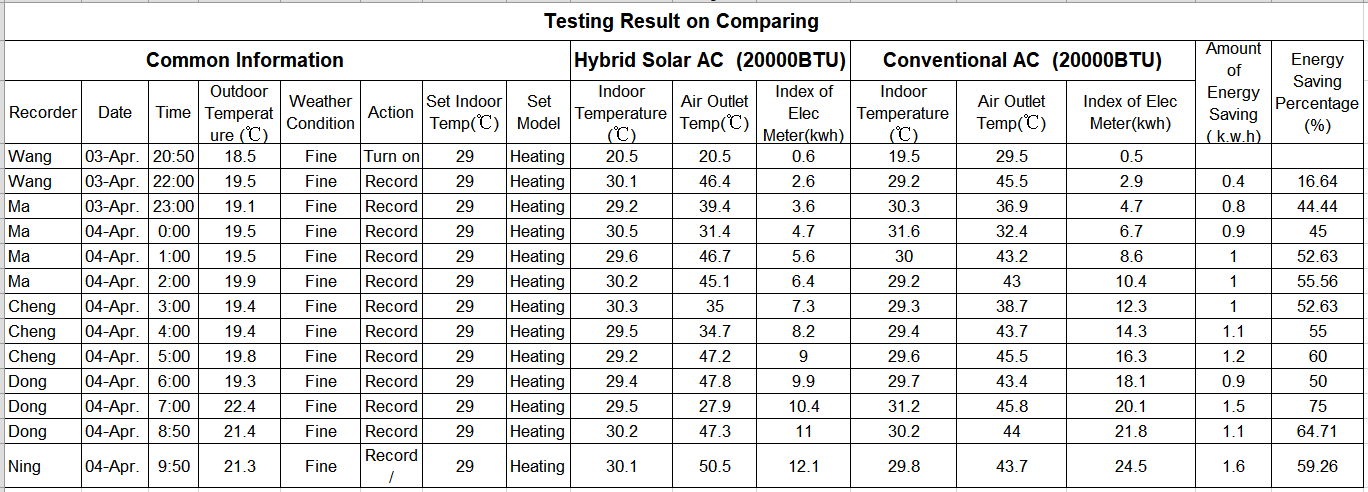

1.6 Résultat du test sur la comparaison

3.1 Les climatiseurs solaires peuvent-ils être utilisés en cas de panne de courant?

Non, il s'agit d'un climatiseur solaire hybride. Il doit y avoir une alimentation électrique commerciale pour que le climatiseur fonctionne correctement. L'énergie solaire joue un rôle dans la conservation de l'énergie.

3.2 Les climatiseurs à énergie solaire peuvent-ils économiser de l'énergie la nuit?

Oui, tant qu'il y a de l'eau chaude stockée dans le capteur solaire, cela peut économiser de l'énergie.

3.3 Y a-t-il une limite à la distance d'installation entre l'unité intérieure et l'unité extérieure?

Oui, en général, nous ne recommandons pas des distances d'installation supérieures à 3,5 mètres. Lorsque la distance est supérieure à 3,5 m, le réfrigérant de transport doit consommer plus d'énergie électrique et l'effet d'économie d'énergie est réduit.

3.4 Quel réfrigérant est utilisé?

R410a, réfrigérant écologique.

3.5 Pouvons-nous simplement acheter vos capteurs solaires et les installer sur nos climatiseurs ordinaires pour réaliser des économies d'énergie?

Non, il y a deux raisons principales.

• Le ratio de dissipateurs capillaires que nous utilisons est optimisé en fonction des caractéristiques de fonctionnement et des paramètres techniques des climatiseurs solaires pour obtenir un fonctionnement optimal.

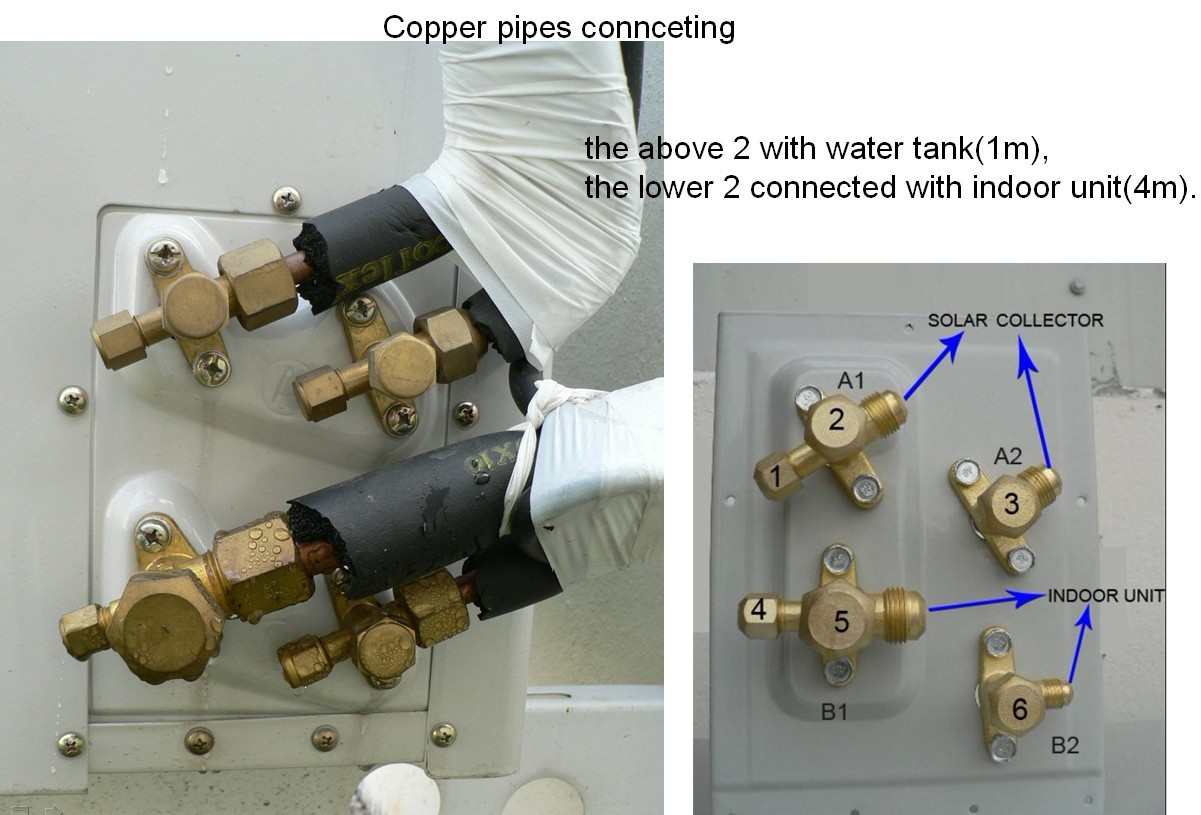

• L'unité externe du climatiseur solaire a 4 connexions, tandis que le climatiseur ordinaire n'a que 2 connexions, et vous ne pouvez pas terminer l'installation.

C'est très facile, vous pouvez terminer l'installation de climatiseurs solaires tant que vous avez la technologie d'installation de climatiseurs ordinaires. Autrement dit, vous ajoutez des capteurs solaires à l'installation de climatiseurs ordinaires, et l'installation de capteurs solaires est très facile à réaliser, vous pouvez rapidement terminer l'installation en vous référant à nos instructions d'installation.

Aucune différence.

Il n'y a pas de différence significative. Cependant, pour les climatiseurs solaires à simple refroidissement, nous recommandons l'utilisation de capteurs tubulaires, qui ont des volumes de réservoir plus importants et de meilleures économies d'énergie.

1. Cause: panne de courant ou fusible grillé;
   Solution: Vérifiez si l'alimentation est hors tension, la prise et la fiche sont desserrées; Réparez la prise et remplacez le fusible brûlé;
2. Cause: la tension d'alimentation est trop faible;
   Solution: lorsque la tension d'alimentation est inférieure à 10% de la tension nominale, vous devez trouver le problème
3. Cause: panne de commutateur;
   Solution: remplacez le commutateur défectueux par le même modèle et la même taille.

4.2 Le climatiseur fonctionne toujours, mais il n'y a plus de chauffage ni de climatisation

1. Cause: mauvais réglage du thermostat;

   Solution: réglez une température plus basse;

2. Cause: manque de réfrigérant ou fuite;

   Solution: vérifier la détection des fuites, puis remplir conformément aux dispositions du réfrigérant;

3. Cause: trop de poussière sur le filtre;

   Solution: nettoyage du filtre;

4. Cause: le compresseur lui-même est inefficace;

   Solution: installez le nouveau compresseur.

1. Cause: le filtre à air est sale ou bloqué;
   Solution: nettoyez le filtre pour améliorer le flux d'air;
2. Cause: la porte ou la fenêtre est ouverte;
   Solution: fermez la porte ou la fenêtre pour éviter que l'air de chauffage ou de refroidissement ne sorte;
3. Cause: la température intérieure que vous avez réglée est trop basse pour empêcher le chauffage;
   Solution: augmentez la température réglée.

4.4 La climatisation est insuffisante lors du refroidissement de la pièce

1. Cause: la température intérieure réglée par la télécommande est trop élevée;

   Solution: abaissez la température réglée;

2. Cause: le filtre est sale, obstruant l'entrée d'air;

   Solution: nettoyer le filtre;

3. Cause: le condenseur extérieur a un faible débit d'air, il y a des obstacles à bloquer;

   Solution: nettoyer le condenseur;

4. Cause: instabilité de la tension d'alimentation;

   Solution: réglez la tension d'alimentation;

5. Cause: l'étanchéité intérieure ne suffit pas, les personnes entrent ou sortent fréquemment, il y a un appareil de chauffage intérieur;

   Solution: améliorer l'environnement intérieur;

6. Cause: la porte ou la fenêtre est ouverte; Solution: fermer les portes et les fenêtres;

   Cause: l'entrée et la sortie d'air présentent des obstacles; Solution: supprimez les obstacles.

4.5 La télécommande ne reçoit pas de signal, la télécommande a une courte distance de réception

1. Cause: le récepteur est lâche;

   Solution: réglez la tête de réception;

2. Cause: le récepteur est défectueux ou le récepteur n'est pas branché correctement;

   Solution: remplacez le récepteur ou ajustez la connexion de la tête du récepteur;

3. Cause: la télécommande est défectueuse;

   Solution: remplacez la télécommande;

4. Cause: la batterie est en panne de courant;

   Solution: remplacez la batterie.

1. Cause: mauvaise installation du compresseur, instabilité du pied;
   Solution: vérifiez que les pieds sont solides ou non;
2. Cause: l'unité n'est pas bien placée;
   Solution: ajustez l'emplacement de l'unité;
3. Cause: instabilité des supports;
   Solution: renforcer les crochets ou le modifier;
4. Cause: il y a autre chose sur la climatisation solaire;
   Solution: supprimer quelque chose d'autre inutile;
5. Cause: vis desserrée;
   Solution: vis de fixation.

4.7 Fuite d'eau de climatisation

1. Cause: la plaque à eau condensée contient trop de poussière, l'orifice de vidange est bouché;

   Solution: retirer la plaque d'eau condensée pour permettre à l'eau de s'écouler en douceur;

2. Cause: le tuyau d'évacuation de l'eau de condensation est plié ou aplati;

   Solution: vérifiez le tuyau de vidange et remplacez-le par un neuf lorsqu'il est endommagé.

Remarque:

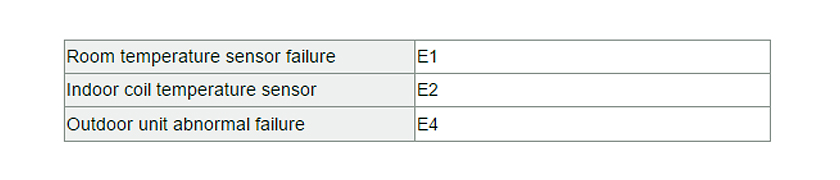

• lorsque le climatiseur présente des défauts courants, le double écran numérique n'affiche pas la température intérieure, mais affiche son code d'erreur.

• Détecte uniquement lorsque la climatisation est en veille, affiche la défaillance du capteur de bobine intérieure, la défaillance du capteur de bobine extérieure, la défaillance du capteur de température intérieure.

• lorsque le climatiseur a des défauts communs, les feux de circulation, les feux de synchronisation clignotent à la fréquence de 2 Hz en même temps.

• Quand E4 apparaît-il? Immédiatement après la mise sous tension ou quelques minutes plus tard et combien de minutes?

• Vérifiez l'unité intérieure. Y a-t-il un flux d'air sortant de l'unité intérieure? Il fait froid?

• Unité extérieure. Le compresseur et le ventilateur fonctionnent-ils?

• Une fois installé l'AC

1. Les 4vales sont-elles toutes ouvertes?

2. Si les 2 tuyaux reliant l'unité intérieure et l'unité extérieure sont évacués?

3. Si les 2 tuyaux reliant le capteur solaire et l'unité extérieure sont évacués?

4. Tous les tuyaux sont-ils bien connectés?

5. Y a-t-il un pliage sur les tuyaux en cuivre?

6. Les tuyaux sont-ils standard ou étendus?

• Si la ventilation de l'unité extérieure et intérieure est bonne? (si vous pouvez m'envoyer des photos, ce sera très utile)

• Quelle est la pression de fréon du retour au compresseur?

1. très stable ou avec petit mouvement
2. vibre évidemment
3. vibre rapidement

• l'électricité est-elle stable? Lorsque vous allumez le climatiseur, un autre appareil électrique comme la lumière / le téléviseur devient-il soudainement sombre? Ou lorsque vous mesurez la tension, répond-elle aux exigences de notre courant alternatif?

4.9 Comment trouver les causes lorsque le compresseur ne fonctionne pas?

Lorsque le ventilateur intérieur fonctionne mais que le compresseur ne fonctionne pas après l'avoir allumé quelques minutes, voici la façon d'en connaître la cause.

Avant de vérifier l'a / c, veuillez vous assurer que vous êtes réglé sur le bon mode, par exemple, le mode de refroidissement et que la température réglée est bien inférieure à la température ambiante.

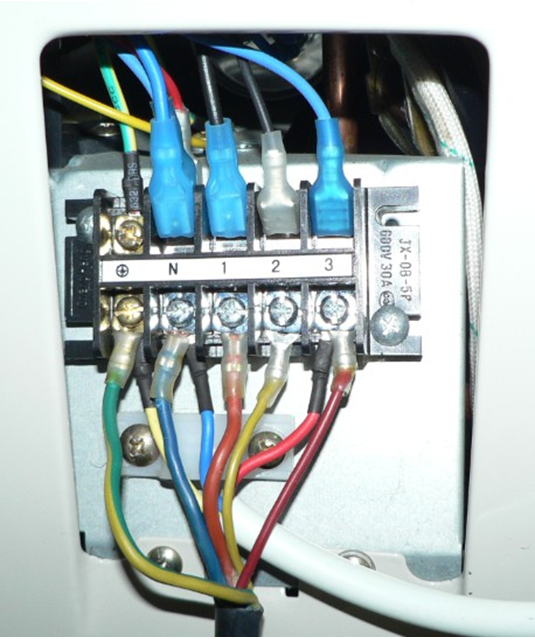

1. L'alimentation de l'unité intérieure peut atteindre l'unité extérieure ou non? Veuillez vérifier la connexion des câbles sur l'unité extérieure, s'il y a une alimentation 220V ~ 240V sur N-1 et N-2.



   (La photo ci-dessus est pour la machine de refroidissement et de chauffage.)
   Si oui, signifie que l'unité intérieure fonctionne bien, passez à la 2e étape. Si non, vérifiez la 4e étape intérieure.

   • Le condensateur du compresseur fonctionne-t-il?

   Si oui, passez à la 3e étape. Si non, changez le condensateur

2. Vérifiez la résistance électrique de la bobine du compresseur.

   R - S = R - C + R - S
   Si ce n'est pas correct, vous devez changer le compresseur.
   Si c'est correct, peut-être que votre compresseur est sous auto-protection, essayez de le redémarrer après 5 minutes.

3. Vérifiez la carte PC, s'il y a une sortie de puissance. Sinon, vérifiez si le câble est desserré.

4. Si 4 est OK, vérifiez le capteur, s'il est desserré ou cassé. Fixez ou changez le capteur.

5. Si 5 est terminé mais ne fonctionne toujours pas, changez la carte PC et réessayez.

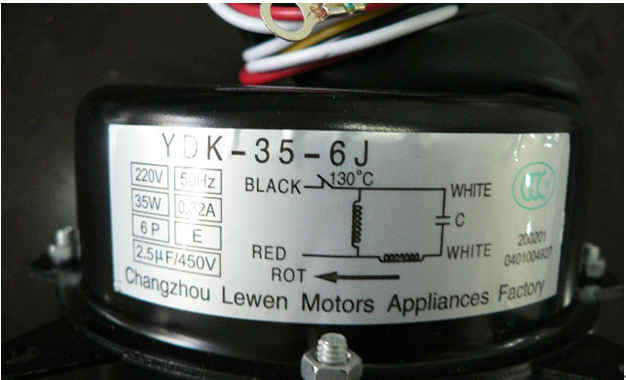

4.10 Ventilateur du condenseur inversé

Si le moteur du ventilateur est connecté comme indiqué sur le moteur mais que le ventilateur se déplace dans la direction opposée, veuillez le reconnecter comme suit:

ROUGE ET BLANC --- puissance (le fil blanc est avec une valeur de résistance)

NOIR ET BLANC --- condensateur (blanc sans valeur de résistance)

Fonction d'autodiagnostic d'affichage de défaut 53 ~ 72GW

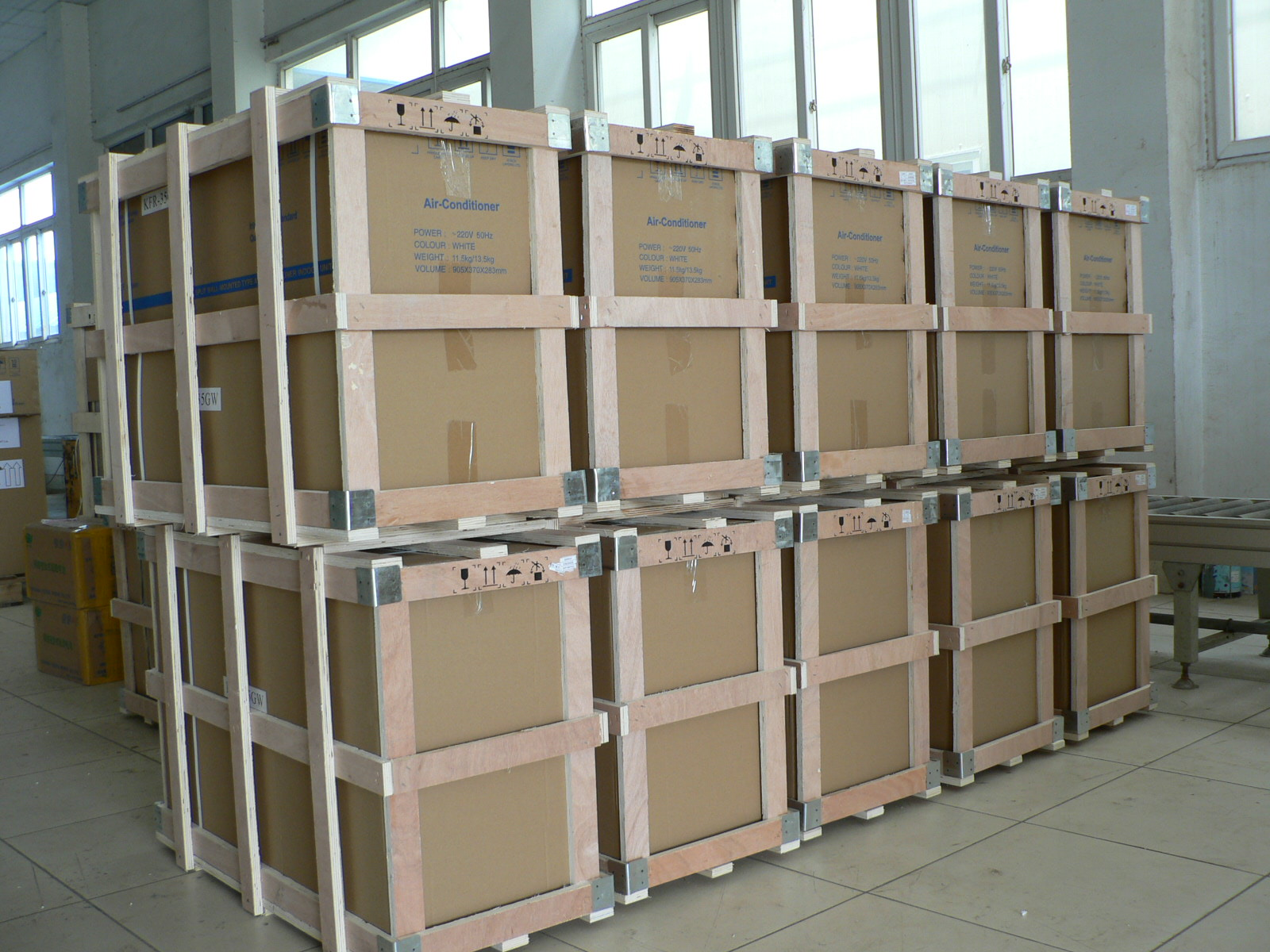

5.1 Emballage et transport

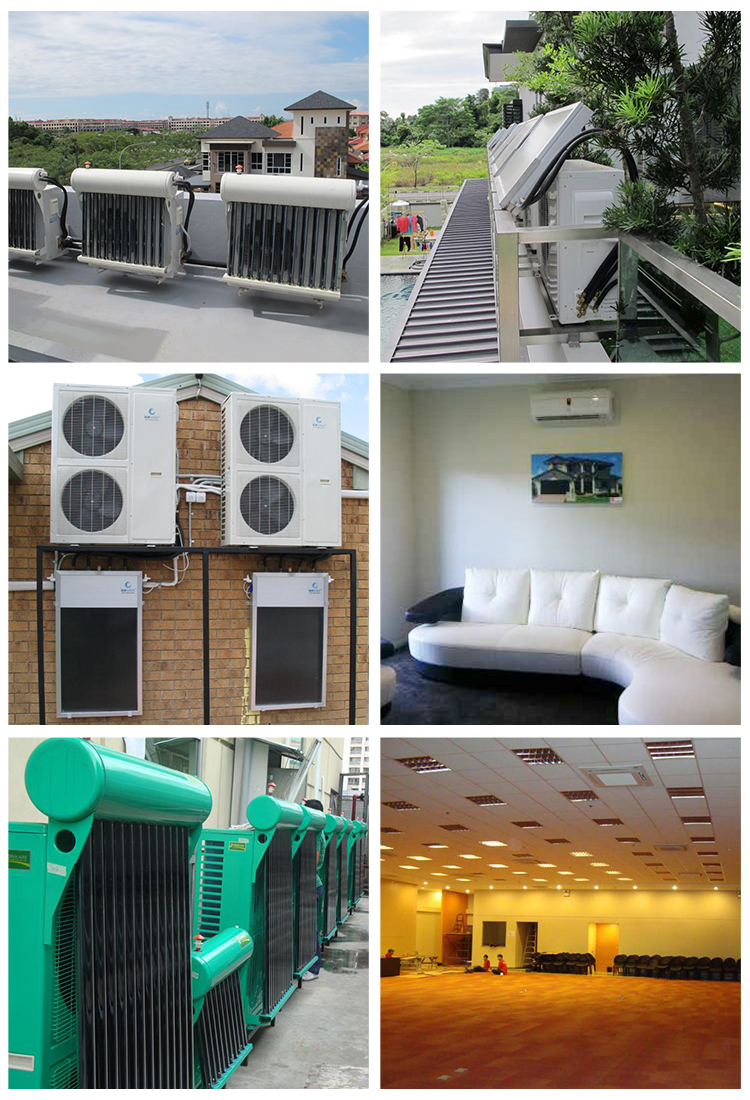

5.2 Cas
