SFH-H Integrierter Druck-Solarwarmwasserbereiter für heiße Bereiche

Das SFH-H-System ist der integrierte unter Druck stehende Solarwarmwasserbereiter für Warmwasser, der auf dem Prinzip des Thermosiphons beruht, um die natürliche Zirkulation aktiv durchzuführen.
  • SFH-H

  • Edelstahl, Polyurethan, Heatpipe

  • Machen Sie heißes Wasser durch Sonnenenergie

  • Wärmerohr absorbierte Wärmeenergie, Druckstruktur

  • 3 Jahre

  • 12, 15, 18, 20, 24

  • 150L, 180L, 200L, 240L, 300L

Menge:

1. Produktbeschreibung

1.1 Übersicht

SFH1.1 概述

  • SFH_H ist ein integrierter Solarwarmwasserbereiter, der speziell für heiße niedrige Breiten entwickelt wurde.

  • Das SFH_H-System ist der integrierte unter Druck stehende Solarwarmwasserbereiter für Warmwasser, der auf dem Prinzip des Thermosiphons beruht, um die natürliche Zirkulation aktiv durchzuführen.

  • Das SFH_H-System umfasst hauptsächlich 150L, ​​180L, 200L und 300L, um den Bedürfnissen von Familien in verschiedenen Regionen gerecht zu werden. Es eignet sich besonders für warme oder heiße Gebiete mit niedrigem Breitengrad.

1.2 Struktur

Das SFH_H-System besteht aus einem Warmwasserspeicher, Vakuumröhren mit Heatpipes und Rahmen zusammen mit PT-Ventil , Luftansaugventil, Rückschlagventil.

SFH-Struktur


Produktdetails finden Sie hier:



1.3 Arbeitsprinzip

Die Solarvakuumröhren sammeln Lichtenergie durch die AL / N / AL / SS / CU-Beschichtung und wandeln Lichtenergie in Wärme um, speichern Wärme im isolierten Wassertank über ein Wärmerohr, das auf dem Thermosiphonprinzip für die natürliche Zirkulationsheizung von beruht der Wassertank. Der Tank ist unter Druck eingeschlossen und liefert heißes Hochdruckwasser.
SFH 原理 图


2. Merkmale und Spezifikationen

2.1 Eigenschaften

  • Die natürliche Zirkulation wird aktiv nach dem Prinzip des Thermosiphons durchgeführt, und der Druck des heißen Wassers ist groß und entspricht dem fließenden Wasserdruck.

  • Der Wassertank ist eine drucktragende Struktur mit einem Testdruck von 0,9 MPa und einem Arbeitsdruck von 0,6 MPa. Das Material des Innentanks besteht aus Edelstahl SUS304 in Lebensmittelqualität durch vollautomatisches Argon-Lichtbogenschweißen und doppelseitigen Argongasschutz. Der Innentank kann länger als 15 Jahre verwendet werden.

    Lötvideo hier prüfen:



  • Der Solarwassertank ist mit Polyurethan mit unabhängigen Blasen und einer Schaumdichte von 36 kg / m3 isoliert, was innerhalb von 12 Stunden zu einem Temperaturabfall des heißen Wassers von weniger als 2 ° C führt. Die Temperatur kann 24 Stunden lang bei 25 ° C gehalten werden und wird für lange Zeit nicht verformt.

  • Das Solarwärmerohr ist ein Phasenwechsel-Wärmeübertragungsdesign mit schneller Startgeschwindigkeit für Wärmeenergie. Wenn das Heatpipe unter Sonnenschein steht, kann seine Temperatur bald 222 ° C erreichen, was zur Erzeugung von heißem Wasser mit hoher Temperatur beiträgt. Das System verwendet ein zweischichtiges Solar-Vakuum-Kollektorrohr mit AL / N / AL / SS / CU-Beschichtung, Absorptionsrate> 92%, Reflexionsvermögen <8%. und Lebensdauer 15 Jahre.

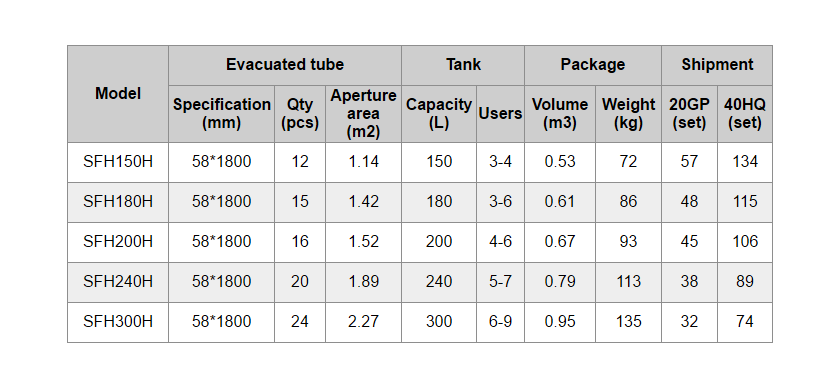

2.2 Technische Daten

SFH-H-2.2 Technische Daten

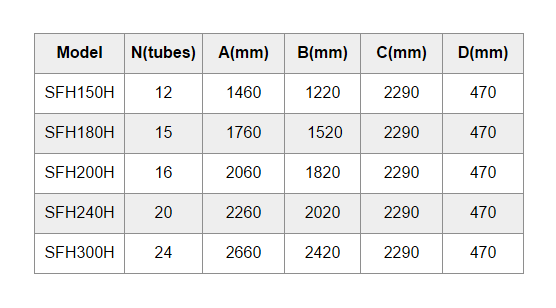

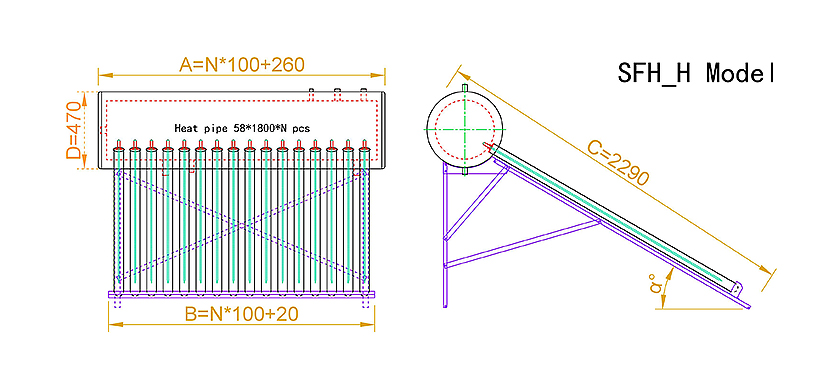

2.3 Größe

SFH-H 规格 图 1


SFH-H-2.3 Größe


2.4 Optionales Zubehör

Fotobank (4)
1. SR609C Controller: Wassertemperatur anzeigen, vollautomatische Steuerung.

电 加热 主 图 3
2. Elektroheizung: Zusatzheizgeräte.
ZJCD7MWKF_) OVMGH3QF5SB

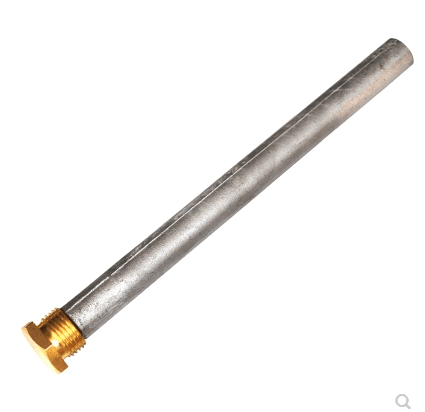

3. Magnesiumstab: Anodenschutz, Innentank vor Korrosion schützen.

恒温 阀
4. Thermostatventil: Regelt die Auslasstemperatur automatisch entsprechend der Einstellung.
20 420

5.Wasserdruckregelventil:SFO-PR15 Wasserdruck

Das Regelventil hält den Systemdruck stabil und

drucklos, wodurch der Einfluss von instabilen vermieden werden kann

Wasserversorgungsdruck auf das Solarwarmwassersystem.



3. Produktinstallation und Gehäuse

3.1 Installation

  • Das SFH-H-System kann am Boden, auf einem Flachdach oder auf einem schrägen Dach installiert werden. Die Rahmen müssen fest mit der Montagebasis (Boden oder Dach) verbunden werden.
  • Installations- und Verwendungsschritte: Wählen Sie den Installationsort, montieren Sie die Rahmen, stellen Sie den Wassertank auf den Tankhalter, installieren Sie Solarwärmeleitungen, schließen Sie Warm- und Kaltwasserleitungen an, füllen Sie Wasser in den Tank, um zu überprüfen, ob Leckagen vorliegen oder nicht, reparieren Sie das System, verwenden Sie es Führen Sie im Normalfall eine regelmäßige Inspektion und Wartung durch.

    Bitte überprüfen Sie hier die Installationsmethoden und -verfahren:


3.2 Fälle

SFH 案例

4. Garantie und Zertifikat

  • 1st Sunflower hat Zertifizierungen von verschiedenen Qualitätsmanagementsystemen und Produkttestinstitutionen bestanden. wie ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Wasserzeichen usw.
  • Solar Vakuumröhre und Halterung: 5 Jahre.

  • Wassertank: 3 Jahre.


5. Verpackung und Transport

  • Die Solarvakuumröhre mit Wärmerohr ist in Karton verpackt und der Karton ist mit Antidruckschaum ausgestattet. Wir werden Sperrholzkisten für Warenverpackungen unter LCL-Versand extralieren.

  • Das Verpackungsdesign kann gestapelt und gelagert werden, die Basisschicht sollte jedoch flach und gleichmäßig beansprucht sein. Die maximale Stapelstärke der Solarvakuumröhre beträgt 17 Stufen.
