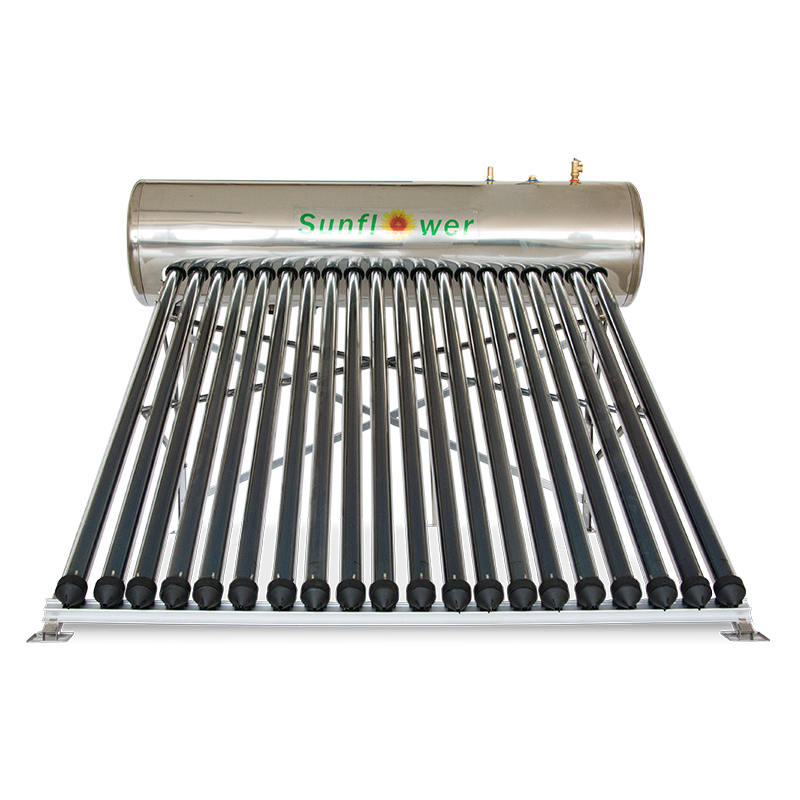

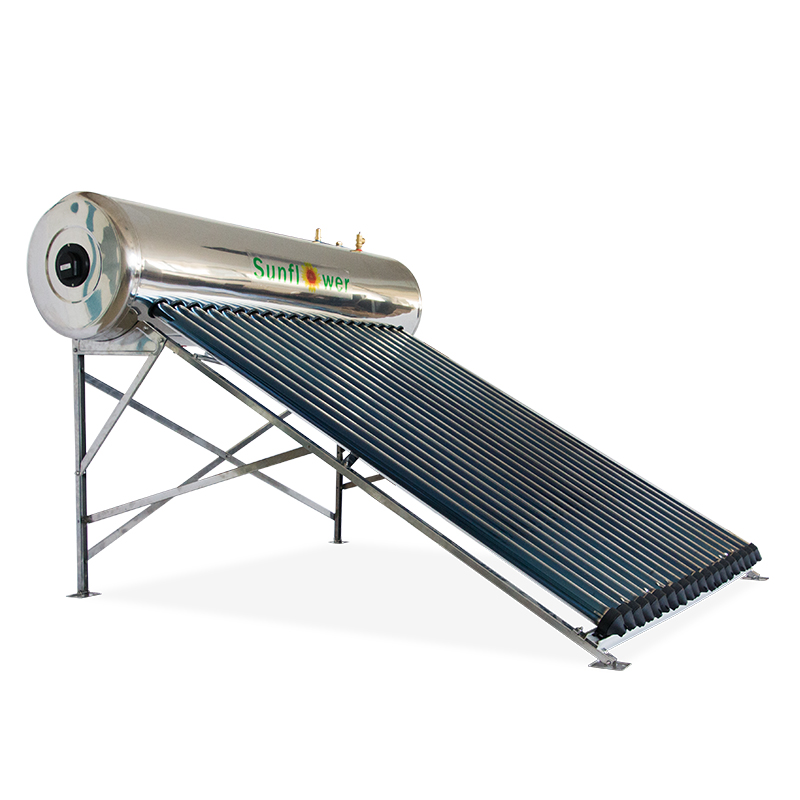

SFH-H Встроенный герметичный солнечный водонагреватель для горячих зон

1.1 Обзор

• SFH_H - это встроенный солнечный водонагреватель под давлением, специально разработанный для жарких низких широт.


• Система SFH_H - это встроенный солнечный водонагреватель под давлением для горячей воды, который использует принцип термосифона для активной естественной циркуляции.

• Система SFH_H в основном включает 150 л, 180 л, 200 л и 300 л для удовлетворения потребностей семей в разных регионах. Это особенно подходит для низких широт, теплых или жарких областей.

1.2 Структура

Детали продукта, пожалуйста, проверьте здесь:

1.3 Принцип работы

2.1 Характеристики

• Естественная циркуляция активно осуществляется по принципу термосифона, а давление горячей воды велико и равно давлению проточной воды.

• Емкость для воды представляет собой несущую конструкцию с испытательным давлением 0,9 МПа и рабочим давлением 0,6 МПа. Материал внутреннего резервуара - нержавеющая сталь SUS304 пищевого качества, полностью автоматическая аргонодуговая сварка и двухсторонняя защита газообразным аргоном. Внутренний резервуар можно использовать более 15 лет.

  Паяльное видео проверьте здесь:

• Солнечный резервуар для воды изолирован полиуретаном с независимыми пузырьками и плотностью вспенивания 36 кг / м3, что приводит к падению температуры горячей воды менее чем на 2 ° C в течение 12 часов. Температура может поддерживаться на уровне 25 ° C в течение 24 часов и не должна деформироваться в течение длительного времени.

• Солнечная тепловая труба представляет собой конструкцию с теплообменом с фазовым переходом и высокой скоростью запуска тепловой энергии. Когда тепловая труба находится под солнечным светом, ее температура может скоро достигнуть 222 ° C, способствуя приготовлению горячей воды с высокой температурой. В системе используется двухслойная солнечная вакуумная коллекторная труба с покрытием AL / N / AL / SS / CU, коэффициент поглощения> 92%, коэффициент отражения <8%. и срок службы 15 лет.

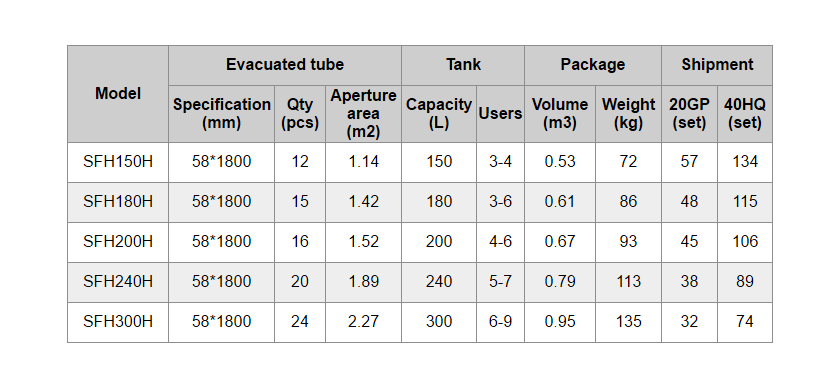

2.2 Технические характеристики

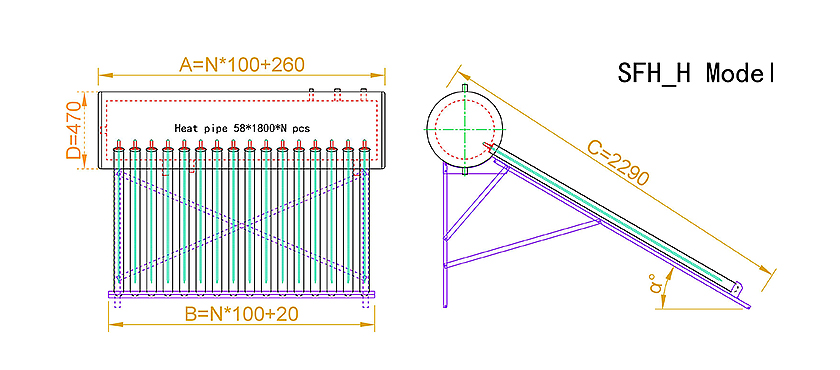

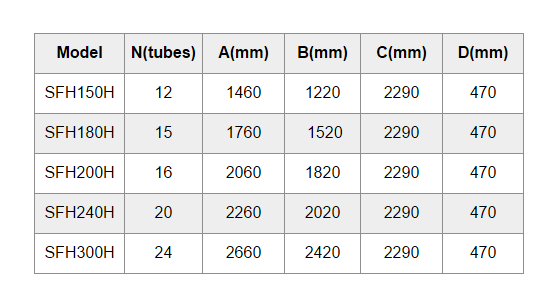

2.3 Размер

1. Контроллер SR609C: отображение температуры воды, полностью автоматическое управление.

2. Электрическое отопление: вспомогательное отопительное оборудование.

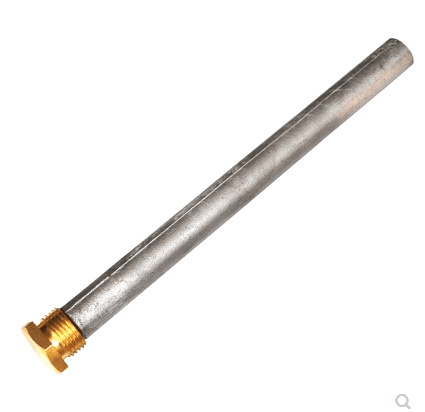

3. Магниевый стержень: анодная защита, защита внутреннего бака от коррозии.

4. Термостатический клапан: автоматическое регулирование температуры на выходе в соответствии с настройкой.

5.Регулятор давления воды:SFO-PR15 Давление воды Клапан-регулятор действует для поддержания стабильного давления в системе и разгерметизирован, что позволяет избежать влияния нестабильных давление подачи воды в солнечной системе горячего водоснабжения.

3.1 Установка

• Система SFH-H может быть установлена ​​на земле, на плоской крыше или на наклонной крыше. Рамы должны быть закреплены с помощью монтажного основания (земля или крыша).

• Этапы установки и использования: выберите место установки, соберите рамы, поместите резервуар для воды на держатель резервуара, установите солнечные тепловые трубы, подсоедините трубы горячей и холодной воды, добавьте воду в резервуар, чтобы проверить, есть утечка или нет, исправьте систему, используйте в норме, регулярно проверяйте и обслуживайте.

  Пожалуйста, проверьте здесь методы установки и процедуры:

3.2 Случаи

• Первый подсолнечник прошел сертификацию в различных системах менеджмента качества и институтах тестирования продукции. такие как ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark и т. д.

• Солнечная вакуумная трубка и кронштейн: 5 лет.

• Бак для воды: 3 года.

• Солнечная вакуумная трубка с тепловой трубой упакована в картонную коробку, а коробка снабжена пеной против давления. Мы дополнительно добавим фанерные ящики для упаковки товаров при отгрузке LCL.

• Дизайн упаковки можно укладывать и хранить, но базовый слой должен быть ровным и равномерно напряженным. Максимальный уровень укладки солнечной вакуумной трубки составляет 17 уровней.
