Chauffe-eau solaire pressurisé intégré SFH-H pour zones chaudes

Le système SFH-H est le chauffe-eau solaire pressurisé intégré pour l'eau chaude sanitaire qui repose sur le principe du thermosiphon pour effectuer activement la circulation naturelle.
  • SFH-H
  • Acier inoxydable, Polyuréthane, Caloduc
  • Faire de l'eau chaude par l'énergie solaire
  • Caloduc absorbé l'énergie thermique, structure sous pression
  • 3 années
  • 12  15  18  20  24
  • 150L  180L  200L  240L  300L
Quantité:

1. Description du produit

1.1 Présentation

SFH1.1 概述

  • SFH_H est un chauffe-eau solaire pressurisé intégré spécialement conçu pour les basses latitudes chaudes.

  • Le système SFH_H est le chauffe-eau solaire sous pression intégré pour l'eau chaude sanitaire qui repose sur le principe du thermosiphon pour effectuer activement la circulation naturelle.

  • Le système SFH_H comprend principalement 150L, ​​180L, 200L et 300L, pour répondre aux besoins des familles dans différentes régions. Il est particulièrement adapté aux zones de basse latitude, chaudes ou chaudes.

1.2 Structure

Le système SFH_H se compose d'un ballon d'eau chaude, de tubes à vide avec caloducs et cadres, avec Vanne PT , soupape d'admission d'air, clapet anti-retour.

Structure SFH


Détails du produit, veuillez vérifier ici:

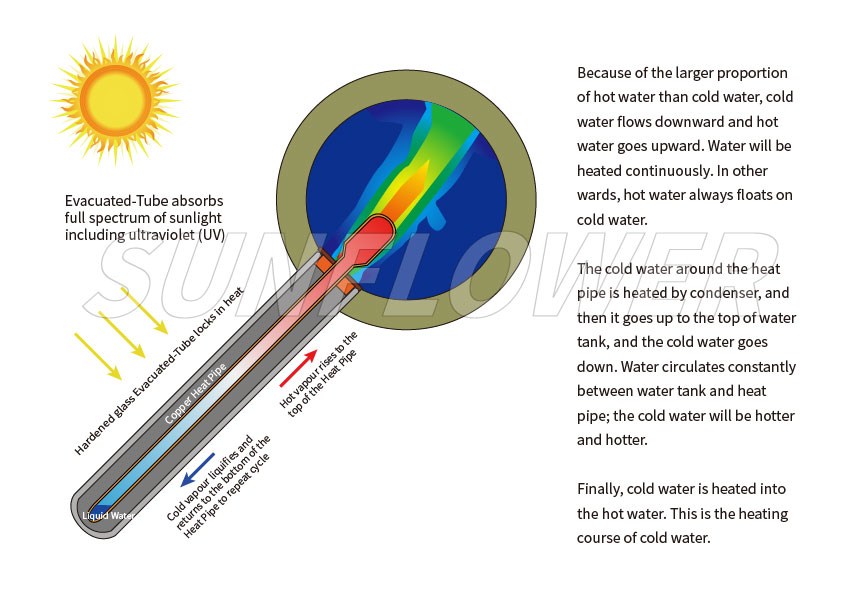

1.3 Principe de fonctionnement

Les tubes à vide solaires collectent l'énergie lumineuse à travers le revêtement AL / N / AL / SS / CU, et convertissent l'énergie lumineuse en chaleur, stockent la chaleur dans le réservoir d'eau isolé à travers un caloduc, qui repose sur le principe du thermosiphon pour le chauffage par circulation naturelle de le réservoir d'eau. Le réservoir est fermé sous pression qui fournit de l'eau chaude à haute pression.
SFH 原理 图


2. Caractéristiques et spécifications

2.1 Caractéristiques

  • La circulation naturelle est activement réalisée par le principe du thermosiphon, et la pression de l'eau chaude est importante et égale à la pression de l'eau courante.

  • Le réservoir d'eau est une structure porteuse de pression, avec une pression d'essai de 0,9 MPa et une pression de travail de 0,6 MPa. Le réservoir intérieur peut être utilisé pendant plus de 15 ans.

    Vidéo de soudage vérifier ici:



  • Le réservoir d'eau solaire est isolé avec du polyuréthane ayant des bulles indépendantes et une densité moussante de 36 kg / m3, ce qui entraîne une baisse de température de moins de 2 ° C de l'eau chaude en 12 heures. La température peut se maintenir à 25 ° C pendant 24 heures, et ne pas se déformer longtemps.

  • Le caloduc solaire est une conception de transfert de chaleur à changement de phase avec une vitesse de démarrage rapide de l'énergie thermique. Lorsque le caloduc est exposé au soleil, sa température peut bientôt atteindre 222 ° C, ce qui contribue à la production d'eau chaude à haute température. Le système utilise un tube collecteur de vide solaire à double couche avec revêtement AL / N / AL / SS / CU, taux d'absorption> 92%, réflectivité <8%. et durée de vie 15 ans.

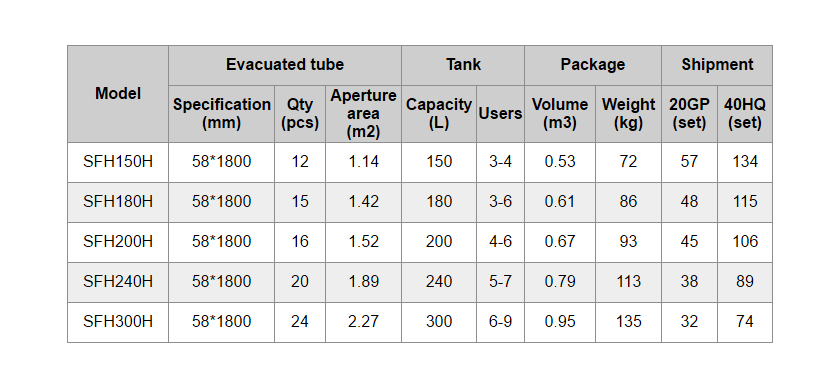

2.2 Spécifications

Spécifications SFH-H-2.2

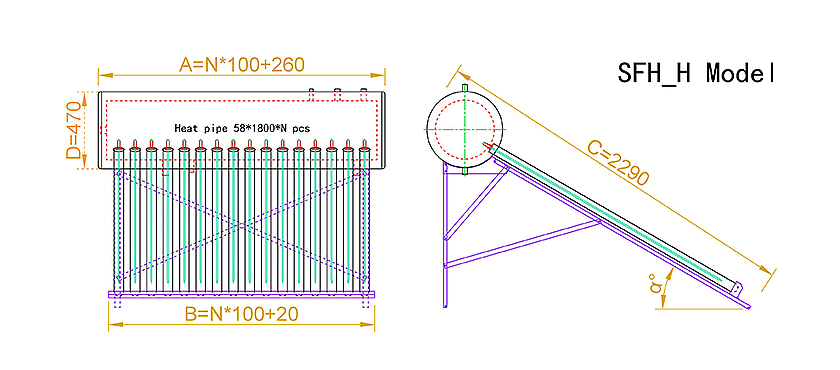

2.3 Taille

SFH-H 规格 图 1

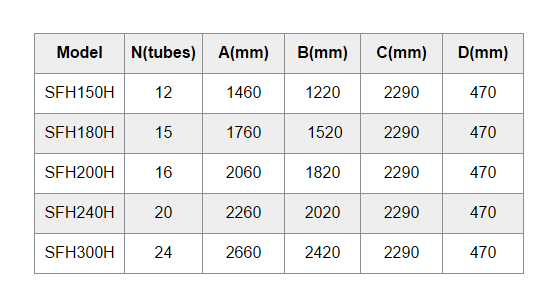

SFH-H-2.3 Taille


2.4 Accessoires en option

banque de photos (4)

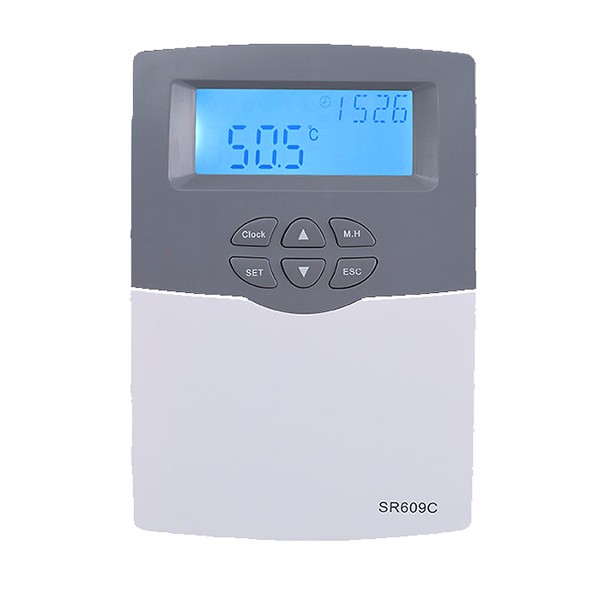

1. Contrôleur SR609C: affichage de la température de l'eau, contrôle entièrement automatique.

电 加热 主 图 3
2. Chauffage électrique: matériel de chauffage d'appoint.
ZJCD7MWKF_) OVMGH3QF5SB

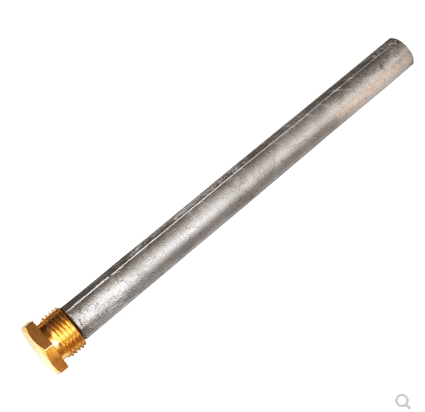

3. Tige de magnésium: protection anodique, protège le réservoir intérieur de la corrosion.

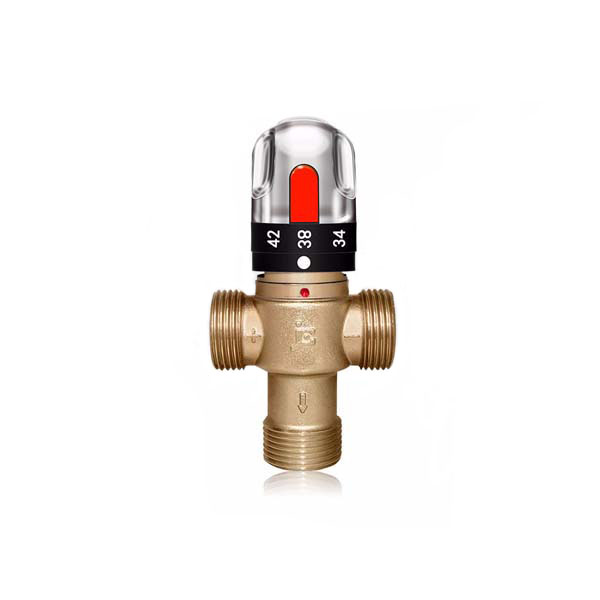

恒温 阀
4. Vanne thermostatique: contrôle automatiquement la température de sortie en fonction du réglage.
减压阀 420

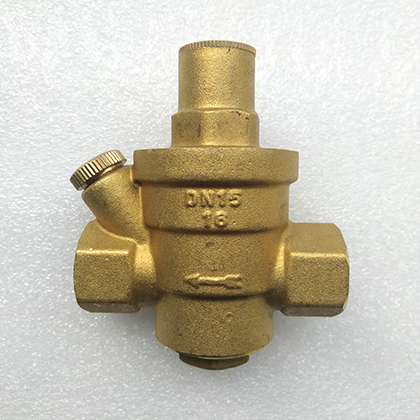

5.Vanne de régulation de pression d'eau:SFO-PR15 Pression d'eau

La valve du régulateur agit pour maintenir la pression du système stable et

dépressurisé, ce qui peut éviter l'influence d'instables

pression d'alimentation en eau sur le système d'eau chaude solaire.



3. Installation et boîtier du produit

3.1 Installation

  • Le système SFH-H peut être installé au sol, sur un toit plat ou sur un toit en pente. Les cadres doivent être fixés connectés à la base de montage (sol ou toit).
  • Étapes d'installation et d'utilisation: sélectionnez l'emplacement d'installation, assemblez les cadres, placez le réservoir d'eau sur le support de réservoir, installez les caloducs solaires, connectez les tuyaux d'eau chaude et froide, ajoutez de l'eau dans le réservoir pour vérifier s'il y a une fuite ou non, réparez le système, utilisez en temps normal, faites une inspection et un entretien réguliers.

    Veuillez vérifier ici les méthodes et procédures d'installation:

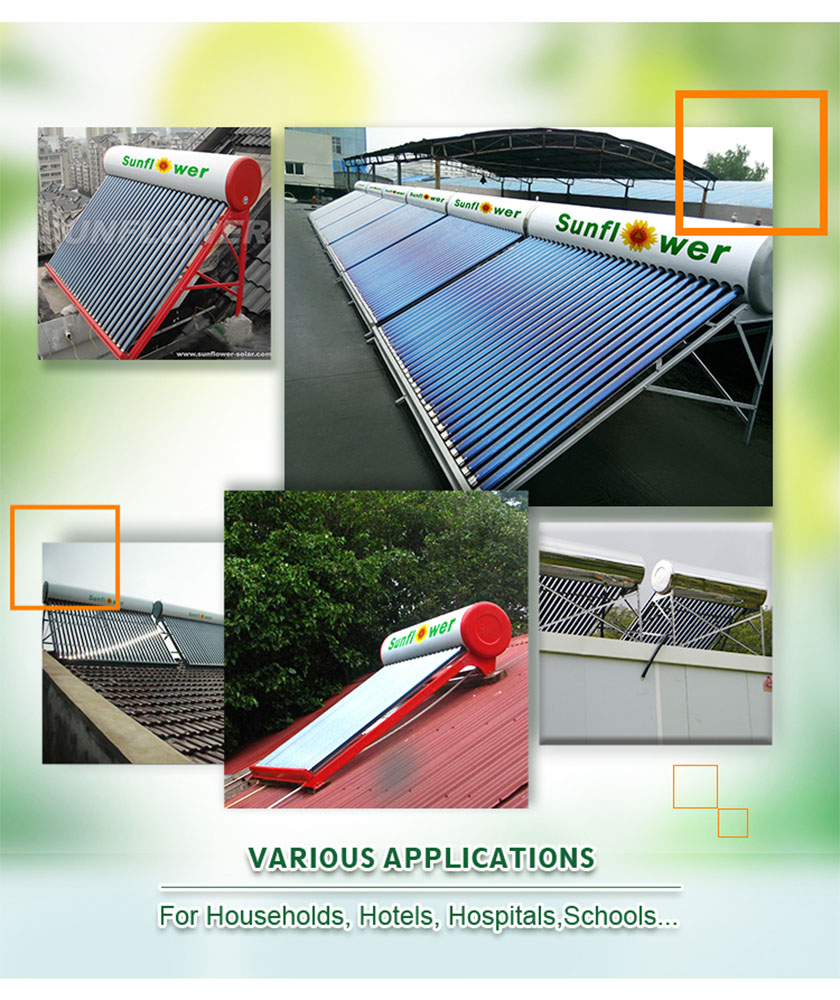

3.2 Cas

SFH 案例

4. Garantie et certificat

  • 1er tournesol a passé les certifications de différents systèmes de gestion de la qualité et institutions de test de produits. tels que ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark etc.
  • Tube sous vide solaire et support: 5 ans.

  • Réservoir d'eau: 3 ans.


5. Emballage et transport

  • Le tube à vide solaire avec caloduc est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Nous ajouterons des caisses de contreplaqué extraly pour le paquet de marchandises sous expédition LCL.

  • La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée. Le niveau d'empilement maximal du tube à vide solaire est de 17 niveaux.
