PH نظام التدفئة الشمسية مضخة تداول الماء الساخن

مضخة تدوير الماء الساخن من سلسلة PH مخصصة لمشاريع التسخين بالطاقة الشمسية الكبيرة والمتوسطة مع مجمعات الطاقة الشمسية من أجل نقل الحرارة التي يجمعها المجمع الشمسي إلى خزان الماء أو المبادل الحراري
  • PH101 / PH123 / PH253
  • لنظام التسخين الشمسي الكبير والمتوسط
  • فولاذ مقاوم للصدأ + حديد زهر
  • تداول الماء الساخن
  • سنة واحدة
الكمية:

1. وصف المنتج

  • مضخة تدوير الماء الساخن من سلسلة PH مخصصة لمشاريع التسخين الشمسي الكبيرة والمتوسطة مع مجمعات الطاقة الشمسية من أجل نقل الحرارة التي يجمعها المجمع الشمسي إلى خزان الماء أو المبادل الحراري.

  • ألمانيا Wilo ، بدون ضوضاء ، آمنة ، استهلاك منخفض ، عمر خدمة طويل. مقاومة درجات الحرارة العالية ، درجة الحرارة القصوى السوائل: 100 ℃.

  • الحجم الجيد لمضخة الدوران لنظام heaitng الشمسي يمكن أن ينقل الحرارة في الوقت المناسب ويقلل من استهلاك الطاقة مع تجنب فقدان الحرارة.


2. حساب اختيار مضخة الدوران في نظام الطاقة الشمسية

2.1في نظام التسخين الشمسي ، من المهم للغاية اختيار نموذج المضخة الدائرية المناسبة

  • يمكن نقل الحرارة المجمعة بواسطة المجمع الشمسي إلى خزان الماء أو المبادل الحراري في الوقت المناسب.

  • استهلاك منخفض للطاقة لتقليل تكاليف التشغيل.

  • تحكم في ضغط خط أنابيب النظام الشمسي عند مستوى معقول وإطالة عمر خدمة مجمعات الطاقة الشمسية والمعدات الأخرى.

2.2 حساب اختيار المضخة الدورية

ينطوي حجم مضخة تداول الطاقة الشمسية بشكل أساسي على حساب عاملين ، التدفق والرأس.


2.2.1 التدفق

  • في نظام الدورة الشمسية المغلقة ، Q = 0.02 * 3.6 * A.

  • في نظام الدورة الشمسية المفتوحة ، Q = 0.015 * 3.6 * A.

من بينها أ: منطقة تجميع الطاقة الشمسية.


2.2.2 الرأس

  • في نظام الدورة الشمسية المغلقة ، لأن الضغط في الأنبوب المغلق متساوي ، يمكن تجاهل الرأس.

  • في نظام الدورة الشمسية المفتوحة ، H = 1.1ΔH.

من بينها ، ΔH: الفرق بين أعلى نقطة وأقل نقطة من الأنبوب.


2.2.3 عوامل أخرى

يعد اختيار مضخة التدوير الشمسي عملية حسابية معقدة ، بالإضافة إلى حساب الرأس والتدفق ، وعوامل أخرى مثل
يجب أيضًا حساب خسارة خط أنابيب الدورة الدموية بشكل شامل.
  • الطول وقطر الأنبوب لخط الأنابيب الدائري

  • محاذاة وتخطيط خط الأنابيب المتداول

  • التعرض لأشعة الشمس

  • نوع المبادل الحراري

  • متطلبات درجة الحرارة في نهاية الاستخدام

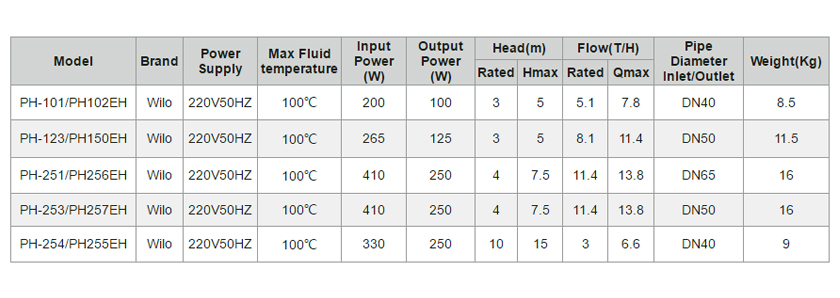

3. المعايير الفنية

مضخة تدوير الماء الساخن p3.1

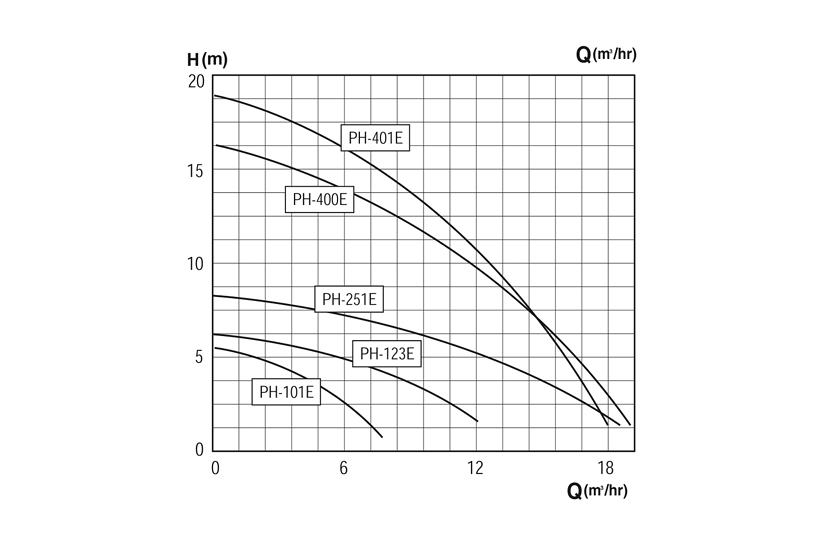

مضخة تدوير الماء الساخن p3.2

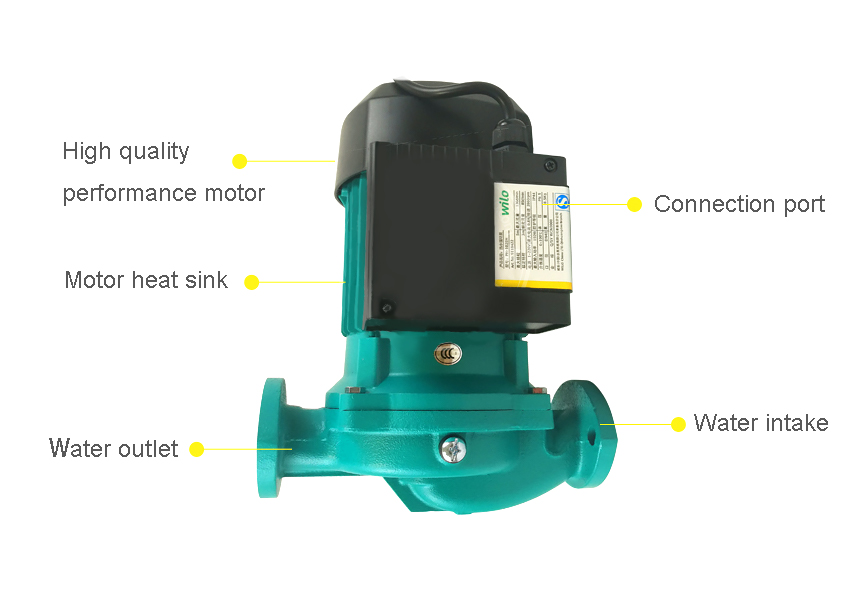

4. الهيكل

مضخة تدوير الماء الساخن p4

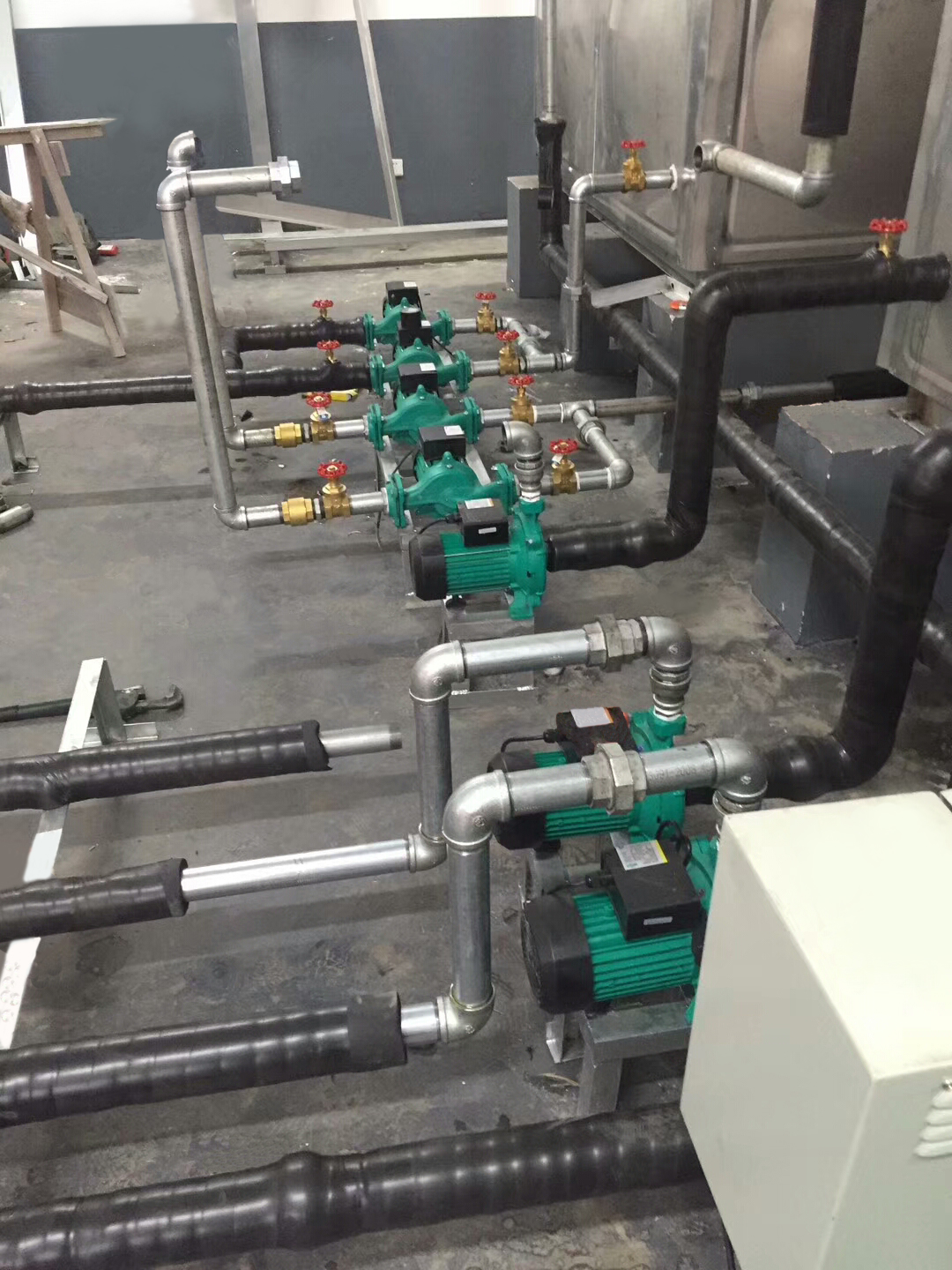

5. التثبيت

  • يجب تثبيت المضخة على الأرض أو خط الأنابيب ويمكن إضافة المواد التي تمتص الصدمات إلى منطقة التلامس.

  • يجب حماية المضخة من غمر الأمطار والمياه.

  • يجب حماية المضخة بشكل جيد في أشهر الشتاء مع عزل لمنع مشكلة التجمد.

  • يجب تركيب صمام فحص عند مخرج المياه في المضخة لمنع التدفق العكسي ، مما يتسبب في عكس المضخة.

  • يجب تركيب صمام المرشح عند مدخل المياه في المضخة لمنع انسداد جسم المضخة.


مضخة تداول الماء الساخن p5
