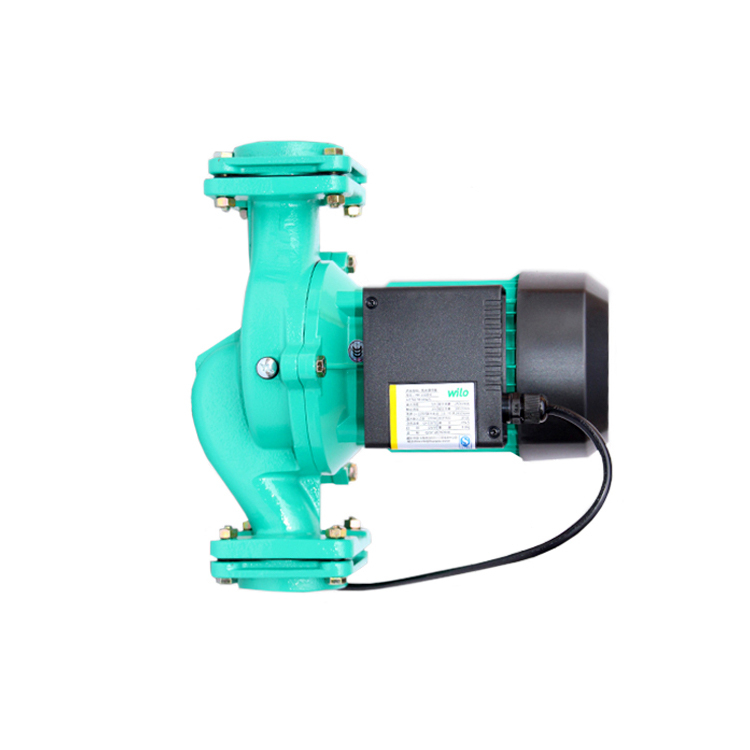

Pompe de circulation d'eau chaude du système de chauffage solaire PH

La pompe de circulation d'eau chaude de la série PH est destinée aux grands et moyens projets de chauffage solaire avec des capteurs solaires afin de transférer la chaleur collectée par le capteur solaire vers le réservoir d'eau ou l'échangeur de chaleur
  • PH101 / PH123 / PH253
  • pour système de chauffage solaire grand et moyen
  • acier inoxydable + fonte
  • circulation d'eau chaude
  • 1 année
Quantité:

1. Description du produit

  • La pompe de circulation d'eau chaude de la série PH est destinée aux grands et moyens projets de chauffage solaire avec des capteurs solaires afin de transférer la chaleur collectée par le capteur solaire vers le réservoir d'eau ou l'échangeur de chaleur.

  • Allemagne Wilo, pas de bruit, sûr, faible consommation, longue durée de vie. résistance à haute température, température maximale du fluide: 100 ℃.

  • La bonne taille de la pompe de circulation pour le système de chauffage solaire peut transférer la chaleur dans le temps et minimiser la consommation d'énergie tout en évitant les pertes de chaleur.


2. Calcul de la sélection de la pompe de circulation dans le système d'énergie solaire

2.1Dans un système de chauffage solaire, il est extrêmement important de choisir le bon modèle de pompe de circulation

  • La chaleur collectée par le capteur solaire peut être transférée dans le réservoir d'eau ou l'échangeur de chaleur à temps.

  • Faible consommation d'énergie pour réduire les coûts d'exploitation.

  • Contrôlez la pression du pipeline du système solaire à un niveau raisonnable et prolongez la durée de vie des capteurs solaires et autres équipements.

2.2 Calcul de la sélection de la pompe cyclique

La taille de la pompe de circulation d'énergie solaire implique principalement le calcul de deux facteurs, le débit et la hauteur.


2.2.1 Flux

  • Dans un système à cycle solaire fermé, Q = 0,02 * 3,6 * A.

  • Dans un système à cycle solaire ouvert, Q = 0,015 * 3,6 * A.

Parmi lesquels, A: zone de capteur solaire.


2.2.2 Tête

  • Dans un système à cycle solaire fermé, parce que la pression dans le tuyau fermé est égale, la tête peut être ignorée.

  • Dans un système à cycle solaire ouvert, H = 1,1ΔH.

Parmi lesquels, ΔH: la différence entre le point le plus haut et le point le plus bas du tuyau.


2.2.3 Autres facteurs

La sélection de la pompe de circulation solaire est un calcul complexe, en plus de calculer la hauteur et le débit, d'autres facteurs tels que
la perte de conduites de circulation devrait également être calculée de manière exhaustive.
  • Longueur et diamètre du tuyau du pipeline en circulation

  • Alignement et aménagement du pipeline en circulation

  • Exposition au soleil

  • Type d'échangeur de chaleur

  • Exigence de température en fin d'utilisation

3. Paramètres techniques

pompe de circulation d'eau chaude-p3.1

pompe de circulation d'eau chaude-p3.2

4. Structure

pompe de circulation d'eau chaude-p4

5. Installation

  • La pompe doit être fixée au sol ou à la canalisation et le matériau absorbant les chocs peut être ajouté à la zone de contact.

  • La pompe doit être protégée contre la pluie et l'immersion dans l'eau.

  • La pompe doit être bien protégée pendant les mois d'hiver avec une isolation pour éviter tout problème de gel.

  • Un clapet anti-retour doit être installé à la sortie d'eau de la pompe pour empêcher le reflux, ce qui entraînerait le renversement de la pompe.

  • Une vanne de filtrage doit être installée à l'entrée d'eau de la pompe pour éviter que le corps de la pompe ne soit bloqué.


pompe de circulation d'eau chaude-p5
