سخان حراري شمسي منخفض الضغط يعمل بالطاقة الشمسية ، السخان الشمسي

سخان حراري شمسي منخفض الضغط. نظام التداول الطبيعي الأكثر شعبية واقتصاديًا.
  • SF-A-HJ Series
  • sunflower
الكمية:

وصف المنتج

تصميم هذا النوع يستخدم مبدأ Thermosyphon.

إن لوح تسخين المياه بالطاقة الشمسية من نوع SFA الذي تم إخلاؤه هو أبسط نظام فراغ متاح. أسطوانة الفولاذ المقاوم للصدأ في الجزء العلوي من لوحة هي اسطوانة الماء الساخن معزولة بشكل جيد - هو مزدوج البشرة ولها 2 بوصة من رغوة البولي يوريثان بين الجلدين. إن بناء الفولاذ المقاوم للصدأ يعني أنه لن يتأكسد ، وبساطته لا تتطلب أي مكونات ملحقة. الأنابيب المفرغة مزدوجة البشرة ، مع فراغ بين طبقتين من الزجاج. يستطيع الماء الموجود في الأسطوانة الدخول إلى القسم المركزي لكل أنبوب تفريغ ، حيث يتم تسخينه بواسطة الشمس. الأنابيب نفسها فعالة بنسبة 93٪ - لذلك فهي قادرة على تسخين المياه حتى في ضوء الشمس المنخفض أو عندما تكون درجات الحرارة المحيطة منخفضة. ترتفع المياه الأكثر دفئًا والأقل كثافة إلى أسطوانة التخزين ، مما يؤدي إلى تشريد الماء البارد الذي ينزلق إلى الأنبوب للتدفئة.

تصميم هذا النوع يستخدم مبدأ Thermosyphon. هذا النوع من النظام لا يستخدم أنابيب الحرارة. وبدلاً من ذلك ، يتم ملء المياه في الأنابيب ، والتي بدورها تسخن خزان الرأس (الذي يمكن أن يتراوح بين 85 و 220 ليتر) عن طريق الحمل الحراري.لديها مزايا واضحة: مع وجود خزان في حد ذاته والتركيبات منخفضة التكلفة للغاية. ومع ذلك ، فهي أقل وظيفية ، أكبر من أن تظهر مدمجة في السقف ، لا يمكن أن تقبل مجموعات نظام الضغط. هذا النوع شائع الاستخدام في الدول الساخنة مثل تركيا ، اليونان ، البحر الأبيض المتوسط ​​، أفريقيا إلخ.

سخانات المياه بالطاقة الشمسية


1) جميلة في التصميم ومريحة للغاية للاستخدام العائلي
2) موثوقة وفعالة مع أنابيب شمسية مزدوجة الزجاج
3) سهل المكونات في التثبيت
4) مواد الخزان الخارجي: صفيحة فولاذية مقاومة للصدأ أو مسحوق فولاذ مطلي
5) المواد الخزان الداخلي: 0.5mm سميكة SUS304 الغذاء الصف الفولاذ المقاوم للصدأ لوحة
6) مواد الإطار: لون الصلب
7) الحفاظ على حرارة متفوقة مضمون بنسبة 50 - 65mm طبقة عازلة من البولي يوريثين. استمتع بالماء الساخن في المساء البارد
8) لا التآكل: يمكن أن تمنع الرصاص من التآكل من أيون الكلورين ، ومياه البحر والمياه المالحة أو باك الماء
9) لا تسرب: تنطبق على طبقة خاصة المضادة للتآكل
10) المياه الصحية: الصفات المذكورة أعلاه تجعل من الممكن أن تكون نوعية المياه نقية ولا تلوث مرتين
11) تصميم ثقب سخان الغمر مقدما للأيام الملبدة بالثلج ، ثلجي ، والأمطار

مبدأ سخانات المياه بالطاقة الشمسية


مبدأ الطاقة الشمسية Hater Thermosyphon

ألف أنبوب مقرونة إلى خزان التدفق من خلال B. أنبوب مقرونة إلى خزان مغلق C. افتح thermosyphon

بسبب النسبة الأكبر من الماء الساخن مقارنة بالماء البارد ، يتدفق الماء البارد إلى أسفل وينخفض ​​الماء الساخن. سيتم تسخين المياه باستمرار بين خزان المياه والأنبوب المفرغ. في أجنحة أخرى ، يطفو الماء الساخن دائمًا على الماء البارد.
يتدفق الماء الساخن إلى خزان المياه من الأنابيب المفرغة. بسبب النسبة ، تتدفق المياه الباردة إلى الأنابيب المفرغة من خزان المياه.
يتم تسخين الماء البارد في أنابيب مفرغة الهواء. وبعد أن يصبح الماء الساخن ، يتدفق إلى خزان المياه مرة أخرى. تدور المياه باستمرار بين خزان المياه وأنابيب التفريغ؛ الماء البارد في خزان الماء سيكون أكثر سخونة وساخنة.
أخيرا ، سيتم تسخين كل الماء البارد لتكون الماء الساخن. هذا هو مسار التدفئة من الماء البارد.

سخانات المياه بالطاقة الشمسية مبدأ العمل

الأنبوبة & amp؛ تفاعل الخزان أثناء ظروف الإشعاع الشمسي.

نطاق التطبيق:


سلسلة SFA سخانات المياه بالطاقة الشمسية شعبية في آسيا وأفريقيا ومنطقة حارة ومنطقة دافئة.

تنويه :


1) يمكن تغيير زاوية الإطار في الإنتاج كحالة خطوط العرض المحلية للعملاء. يمكننا تصميم زاوية مناسبة للعملاء
2) نحن نقدم الملحقات وقطع الغيار لطلبك مجانا
3) يمكننا أن نقدم المواد المختلفة لخزان المياه ، وأنابيب الإطار anf وفقا للطلب الخاص بك
4) نحن نقدم التجهيزات من هذا النظام ، مثل سخان الغمر ، المورد المياه ، المغنيسيوم وهلم جرا. يمكنك شراء وفقا لمتطلباتكم


تخصيص

سلسلة SFA سخانات المياه بالطاقة الشمسية المواصفات:

رقم الصنف.تخصيصالدبابات
سعة
خزان
والطاقة الشمسية
أنابيب "
سعة
فعالالكمية (مجموعة)

قطر ال
خزان المياه

الكمية. من
شمسي
أنابيب
قطر الدائرة
من الطاقة الشمسية
الة النفخ
الطول
من الطاقة الشمسية
الة النفخ
الجامع
المنطقة M2
20GP40HQ
SFA47155818470mmمحفظة 5pcsØ 58mm1.8M130L175L1.8954130
SFA47185818470mm18 قطعةØ 58mm1.8M155L210L2.2746110
SFA47205818470mm20PCSØ 58mm1.8M170L230L2.5242100
SFA47245818470mm24PCSØ 58mm1.8M210L280L3.033685
SFA47305818470mm30PCSØ 58mm1.8M260L350L3.792868

تفسير:
1. تفسير النموذج: خذ SFA47155818 على سبيل المثال ، "SFA" هو عبارة عن سلسلة منتجات SF-A من سخانات المياه الشمسية من Sunflower ، "47" تعني القطر الخارجي لخزان المياه هو 470mm ، "15" يعني أن كمية الأنبوب 15 قطعة ، "5818 يعني أن الأنبوب المفرغ 1.8 متر ф58mm.
2. فوق صافي سعة خزان المياه الشمسية هو ± 2 ٪.


بحجم

سلسلة SFA سخانات المياه بالطاقة الشمسية وحجم:

سخانات المياه بالطاقة الشمسية بالحجم

نموذج حجم (مم)
A ب C د
SFA47155818-HJ 1348 1228 1594 1655
SFA47185818-HJ 1591 1471 1594 1655
SFA47205818-HJ 1753 1633 1594 1655
SFA47245818-HJ 2077 1957 1594 1655
SFA47305818-HJ 2563 2443 1594 1655

صفقة:يتم تعبئة خزان المياه بالطاقة الشمسية ، والأطر الشمسية الدائمة ، وأنابيب الطاقة الشمسية في عبوة واحدة. يمكن تحميل علب في حاوية مباشرة.


الإكسسوارات

الملحقات الاختيارية لسلسلة SFA سخانات المياه بالطاقة الشمسية:



بند صورة اسم وصف

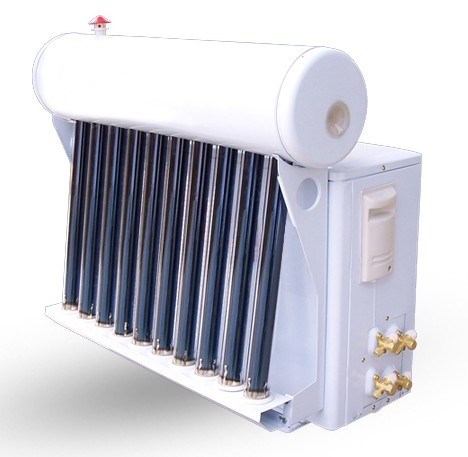

1 مكيف الهواء مورد الماء تستخدم لملء المياه في خزان مياه كبير تلقائيا.
2 تحكم بالطاقة الشمسية لوحة العرض مع مربع الاتصال
استشعار درجة الحرارة ومستشعر مستوى المياه لخزان المياه
صمام كهرومغناطيسي لتعبئة المياه
220V 50HZ / 110V 60HZ
إذا اخترت هذا ، فإنك لا تحتاج إلى مورد للمياه
3 قضيب المغنيسيوم يمكن أن يساعد معدات نظام السخان الشمسي مثل خزان المياه ، والأنبوب المفرغ إلخ. منع تكسير المياه ، وذوبان الذوبان ومنع التآكل بتكلفة أقل.
4 سخان كهربائي استخدم لتسخين الماء في الأيام الممطرة
5 صمام الكرة كمفتاح في النظام
6 ثابت خلط درجة حرارة صمام وظيفة: يتم استخدامه لخلط الماء البارد والماء الساخن للنظام ، لتجنب الخطر المحتمل عندما تكون درجة حرارة الماء الساخن منفذ للغاية عالية. يمكنك ضبط درجة الحرارة بنفسك ، وتجلب لك حماماً أكثر راحة في الماء الدافئ ، وتوفير الطاقة.
ملحوظة:نطاق الجهد 110 فولت ~ 240 فولت ، تردد 50 هرتز أو 60 هرتز ، يمكن تحديد المكونات لمواصفات بلدك.
