Niederdruck-Thermosyphon-Warmwasserbereiter, Solar Geyser

Niederdruck-Thermosyphon-Warmwasserbereiter. Das beliebteste und wirtschaftlichste natürliche Zirkulationssystem.
  • SF-A-HJ-Serie
  • sunflower
Menge:

Produktbeschreibung

Die Konstruktion dieses Typs verwendet das Thermosyphon-Prinzip.

Das SFA-Vakuum-Wasserheizregister ist das einfachste verfügbare Vakuumrohrsystem. Der Edelstahlzylinder an der Oberseite des Paneels ist der gut isolierte Warmwasserspeicher - er ist doppelhäutig und hat zwei Zoll Polyurethanschaum zwischen den beiden Häuten. Durch die Edelstahlkonstruktion korrodiert es nicht, und aufgrund seiner Einfachheit sind keine Zusatzkomponenten erforderlich. Die Vakuumröhren sind doppelt gehäutet, mit einem Vakuum zwischen den beiden Glasschichten. Das Wasser im Zylinder kann in den mittleren Bereich jedes Vakuumrohrs gelangen, wo es von der Sonne erwärmt wird. Die Röhren selbst haben einen Wirkungsgrad von 93% - so können sie Wasser auch bei wenig Sonnenschein oder bei niedrigen Umgebungstemperaturen erwärmen. Das wärmere, weniger dichte Wasser steigt in den Speicherzylinder und verdrängt kühleres Wasser, das zum Heizen in das Rohr abfällt.

Die Konstruktion dieses Typs basiert auf dem Thermosyphon-Prinzip. Bei diesem System werden keine Wärmerohre verwendet. Stattdessen wird das Wasser in die Rohre gefüllt, die wiederum den Sammlertank (der zwischen 85 und 220 Litern schwanken kann) durch Konvektion erwärmen. Es hat offensichtliche Vorteile: Mit einem Tank selbst und den Armaturen sind die Kosten sehr niedrig. Es ist jedoch weniger funktional, zu groß, um dachintegriert zu wirken, kann Drucksystem-Kits nicht akzeptieren. Dieser Typ wird häufig in heißen Ländern wie der Türkei, Griechenland, dem Mittelmeerraum, Afrika usw. eingesetzt.

Solarwarmwasserbereiter Feature:


1) Schönes Design und sehr praktisch für den Familiengebrauch
2) Zuverlässig und effizient mit Doppelglasröhren
3) Einfache Plug-In-Installation
4) Äußeres Beckenmaterial: Edelstahlplatte oder pulverbeschichtetes Farbstahlblech
5) Material des inneren Behälters: 0.5mm dicke Edelstahlplatte SUS304 für Lebensmittelqualität
6) Rahmenmaterial: Farbstahl
7) Hervorragender Wärmeschutz durch 50 - 65 mm Dämmschicht aus Polyurethanschaum. Genießen Sie das heiße Wasser am kalten Abend
8) Keine Korrosion: Sie kann Korrosionsblei durch Chorionion, Meerwasser, Salzwasser oder Bockwasser verhindern
9) Kein Durchsickern: Für spezielle Anti-Corrosin-Schicht auftragen
10) Sanitärwasser: Die oben gezeigten Qualitäten machen es möglich, dass die Wasserqualität rein ist und keine doppelte Verschmutzung vorliegt
11) Vorbereiten des Tauchsiederbohrers für die bewölkten, verschneiten und regnerischen Tage

Das Prinzip von Solarwarmwasserbereiter Thermosyphon


Das Prinzip des solaren Wasserhass-Thermosyphons

A. Rohr an einen Durchflussbehälter angeschlossen B. Rohr an einen geschlossenen Tank angeschlossen C. Thermosyphon öffnen

Aufgrund des größeren Anteils an heißem Wasser als an kaltem Wasser fließt kaltes Wasser nach unten und heißes Wasser nach oben. Das Wasser wird kontinuierlich zwischen Wassertank und Vakuumröhre erhitzt. In anderen Abteilungen schwimmt heißes Wasser immer auf kaltem Wasser.
Das Warmwasser fließt aus den Vakuumröhren zum Wassertank. Aufgrund des Anteils strömt kaltes Wasser aus dem Wassertank in die Vakuumröhren.
Das kalte Wasser wird in Vakuumröhren erhitzt. Nachdem es zu heißem Wasser wird, fließt es wieder in den Wassertank. Das Wasser zirkuliert ständig zwischen Wassertank und Vakuumröhren. Das kalte Wasser im Wassertank wird immer heißer.
Zum Schluss wird alles kalte Wasser zu heißem Wasser erhitzt. Dies ist der Heizungsverlauf von kaltem Wasser.

Funktionsprinzip der Solar-Warmwasserbereiter

Tube & Wechselwirkung des Tanks während der Sonneneinstrahlung

Geltungsbereich:


SFA-Serie Solar-Warmwasserbereiter in Asien, Afrika, strömungsfreier Zone und warmem Bereich beliebt.

Beachten :


1) Der Winkel des Rahmens kann in der Produktion als lokale Breitenbedingung der Kunden geändert werden. Wir können den passenden Winkel für die Kunden entwerfen
2) Wir bieten das kostenlose Zubehör und die Röhrchen für Ihre Bestellung kostenlos an
3) Wir können das unterschiedliche Material des Wasserbehälters anbieten, Rahmen und Rohre entsprechend Ihrer Anfrage
4) Wir bieten die Befestigungen dieses Systems an, wie Tauchheizkörper, Wasserversorger, Magnesium usw. Sie können entsprechend Ihrer Anforderung kaufen


Spezifikation

SFA-Serie Solarwarmwasserbereiter Spezifikationen:

Art.-Nr.SpezifikationPanzer
Kapazität
Panzer
und solar
Röhren
Kapazität
WirksamMenge (Set)

Durchmesser von
Wassertank

Menge von
Solar-
Röhren
Durchmesser
von solar
Tube
Länge
von solar
Tube
Kollektor
Bereich M2
20GP40HQ
SFA47155818470 mm5 stückØ 58 mm1.8M130L175L1.8954130
SFA47185818470 mm18 StkØ 58 mm1.8M155L210L2.2746110
SFA47205818470 mm20stØ 58 mm1.8M170L230L2.5242100
SFA47245818470 mm24 stückØ 58 mm1.8M210L280L3.033685
SFA47305818470 mm30 stückØ 58 mm1.8M260L350L3.792868

Erläuterung:
1. Erklärung des Modells: Nehmen Sie zum Beispiel SFA47155818, "SFA" ist ein Solarwarmwasserbereiter der SF-A-Serie von Sunflower. "47" bedeutet, dass der Außendurchmesser des Wassertanks 470 mm beträgt. "15" bedeutet, dass die Rohrmenge 15 Stück beträgt. "5818 ”Bedeutet, dass die Vakuumröhre 1,8 Meter × 58 mm beträgt.
2. Die Nettokapazität des Solarwassertanks beträgt ± 2%.


Größe

SFA-Serie Solarwarmwasserbereiter Paket und Größe:

Solarwarmwasserbereiter Größe

Modell Größe (mm)
A B C D
SFA47155818-HJ 1348 1228 1594 1655
SFA47185818-HJ 1591 1471 1594 1655
SFA47205818-HJ 1753 1633 1594 1655
SFA47245818-HJ 2077 1957 1594 1655
SFA47305818-HJ 2563 2443 1594 1655

Paket:Solarwassertank, Solarständer, Solarrohre werden separat in einem Karton verpackt. Kartons können direkt in Container geladen werden.


Zubehör

Optionales Zubehör für Solar-Warmwasserbereiter der SFA-Serie:



Artikel Bild Name Beschreiben

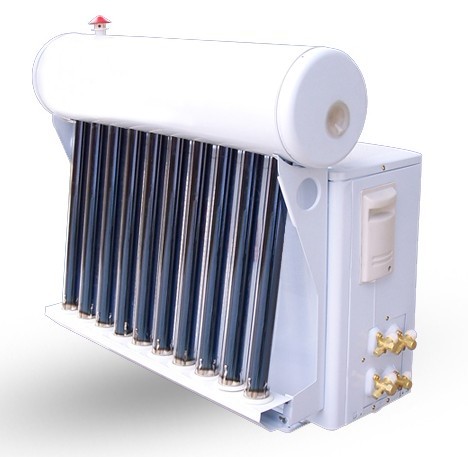

1 AC Luft Wasserversorger Wird verwendet, um das Wasser automatisch in den großen Wassertank zu füllen.
2 Solar Controller Anzeigefeld mit Anschlussbox
Temperatursensor und Wasserstandssensor für Wassertank
Elektromagnetventil zum Einfüllen von Wasser
220 V 50 Hz / 110 V 60 Hz
Wenn Sie sich dafür entscheiden, benötigen Sie keinen Wasserversorger
3 Magnesiumstab Es kann der Ausrüstung des Solarheizsystems wie dem Wassertank, dem evakuierten Rohr usw. helfen, die Wasserverdrängung zu verhindern, Schlamm zu schmelzen und die Erosion durch niedrigere Kosten zu verhindern.
4 Elektrische Heizung Zum Anheizen von Wasser an regnerischen Tagen
5 Kugelhahn Als Schalter im System
6 Mischventil mit konstanter Temperatur Funktion: Es wird verwendet, um kaltes Wasser und heißes Wasser des Systems zu mischen, um die potenzielle Gefahr zu vermeiden, wenn die Heißwassertemperatur am Ausgang zu hoch ist. Sie können die Temperatur selbst einstellen, ein komfortableres Bad in warmem Wasser bringen und Energie sparen.
Hinweis:Spannungsbereich 110 V - 240 V, Frequenz 50 Hz oder 60 Hz, Stecker kann gemäß den Spezifikationen Ihres Landes ausgewählt werden.
