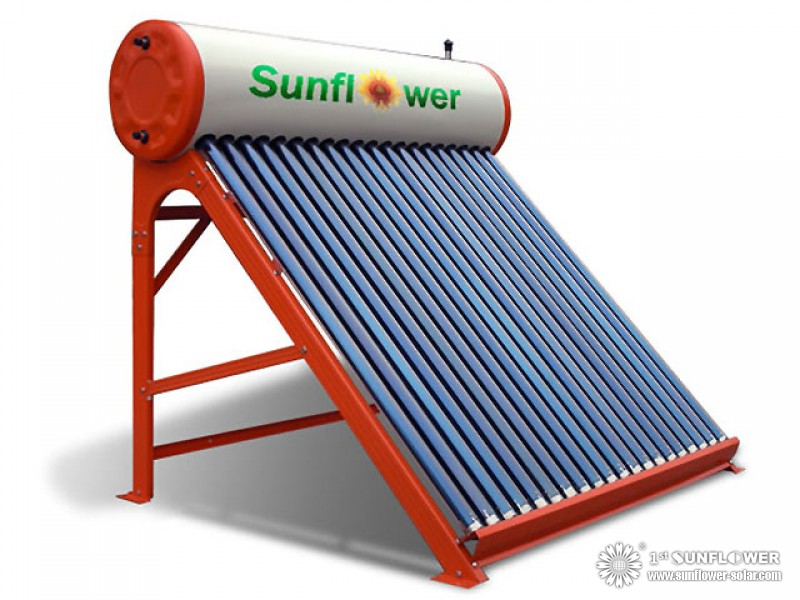

Chauffe-eau solaire à thermosiphon à basse pression, Solar Geyser

Chauffe-eau solaire à thermosiphon à basse pression. Le système de circulation naturelle le plus populaire et économique.
  • Série SF-A-HJ
  • sunflower
Quantité:

Description du produit

La conception de ce type utilise le principe du thermosiphon.

Le panneau de chauffe-eau solaire à tube sous vide SFA est le système de tube à vide le plus simple disponible. Le cylindre en acier inoxydable au sommet du panneau est le cylindre à eau chaude bien isolé. Il est à double paroi et comporte deux pouces de mousse de polyuréthane entre les deux peaux. La construction en acier inoxydable évite la corrosion et sa simplicité ne nécessite aucun composant accessoire. Les tubes à vide sont à double paroi, avec un vide entre les deux couches de verre. L'eau dans le cylindre peut pénétrer dans la section centrale de chaque tube à vide, où elle est chauffée par le soleil. Les tubes eux-mêmes sont efficaces à 93% - ils sont donc capables de chauffer de l'eau même par faible ensoleillement ou lorsque la température de l'air ambiant est basse. L'eau plus chaude et moins dense monte dans le cylindre de stockage, déplaçant l'eau plus froide qui descend dans le tube pour le chauffage.

La conception de ce type utilise le principe du thermosiphon. Ce type de système n'utilise pas de caloducs; au lieu de cela, l'eau est introduite dans les tubes, qui chauffent à tour de rôle le réservoir collecteur (qui peut varier entre 85 et 220 litres) par convection. Cependant, il est moins fonctionnel, trop volumineux pour apparaître comme intégré au toit, ne peut pas accepter les kits de système de pression. Ce type est couramment utilisé dans les pays chauds tels que la Turquie, la Grèce, la Méditerranée, l’Afrique, etc.

Chauffe-eau solaire


1) Beau design et très pratique pour un usage familial
2) Fiable et efficace avec des tubes solaires en verre double
3) Installation facile du plug-in
4) Matériau extérieur du réservoir: plaque en acier inoxydable ou tôle d'acier revêtue de poudre
5) Matériau du réservoir intérieur: plaque en acier inoxydable de qualité alimentaire SUS304 de 0,5 mm d'épaisseur
6) matériel de cadre: acier de couleur
7) Conservation supérieure de la chaleur assurée par une couche d’isolation en mousse de polyuréthane de 50 à 65 mm. Profitez de l'eau chaude en soirée froide
8) pas de corrosion: il peut empêcher la corrosion du plomb d'ion de chlore, d'eau de mer, d'eau salée ou d'eau de bouc
9) Aucune fuite: appliquer pour une couche anti-corrosine spéciale
10) Eau sanitaire: Les qualités présentées ci-dessus permettent de rendre la qualité de l'eau pure et de ne pas polluer deux fois
11) Conception préalable du trou du thermoplongeur pour les jours nuageux, neigeux et pluvieux

Le principe du thermosiphon pour chauffe-eau solaire


Le principe du thermosiphon solaire pour chauffe-eau

A. Tube couplé à un réservoir traversant B. Tube couplé à un réservoir fermé C. Thermosiphon ouvert

En raison de la plus grande proportion d'eau chaude que d'eau froide, l'eau froide coule vers le bas et l'eau chaude monte. L'eau sera chauffée en continu entre le réservoir d'eau et le tube à vide. Dans les autres quartiers, l'eau chaude flotte toujours sur de l'eau froide.
L'eau chaude circule dans le réservoir d'eau à partir des tubes à vide. En raison de cette proportion, l’eau froide coule dans les tubes à vide du réservoir d’eau.
L'eau froide est chauffée dans des tubes à vide.Après devenir de l'eau chaude, elle retourne dans le réservoir d'eau. L'eau circule constamment entre le réservoir d'eau et les tubes à vide; l'eau froide dans le réservoir d'eau sera de plus en plus chaude.
Enfin, toute l'eau froide sera chauffée pour devenir de l'eau chaude. C'est le cours de chauffage de l'eau froide.

Principe de fonctionnement des chauffe-eau solaires

Tube & interaction des réservoirs pendant les pics de rayonnement solaire.

Champ d'application:


Série SFA Chauffe-eau solaires populaires en Asie, en Afrique, dans les zones torrides et les zones chaudes.

Remarquer :


1) L'angle du cadre peut être modifié dans la production en tant que condition de latitude locale des clients. Nous pouvons concevoir l'angle approprié pour les clients
2) Nous offrons gratuitement les accessoires et tubes de rechange pour votre commande
3) Nous pouvons offrir le matériel différent du réservoir d'eau, des tubes d'ANF de cadre selon votre demande
4) Nous offrons les raccords de ce système, comme un thermoplongeur, un fournisseur d'eau, du magnésium, etc..Vous pouvez acheter selon vos besoins.


spécification

Spécifications de chauffe-eau solaires de la série SFA:

Numéro d'articlespécificationRéservoirs
Capacité
Réservoir
et solaire
tubes '
Capacité
EfficaceQté (set)

Diamètre de
réservoir d'eau

Qté de
solaire
tubes
Diamètre
de solaire
tube
Longueur
de solaire
tube
collectionneur
zone M2
20GP40HQ
SFA47155818470mm5pcsØ 58mm1,8 M130L175L1.8954130
SFA47185818470mm18 pcsØ 58mm1,8 M155L210L2.2746110
SFA47205818470mm20pcsØ 58mm1,8 M170L230L2.5242100
SFA47245818470mm24pcsØ 58mm1,8 M210L280L3.033685
SFA47305818470mm30pcsØ 58mm1,8 M260L350L3.792868

Explication:
1. Explication du modèle: prenons SFA47155818, par exemple, «SFA» est le chauffe-eau solaire Sunflower de la série SF-A. «47» signifie que le diamètre extérieur du réservoir d'eau est de 470 mm. ”Signifie que le tube à vide mesure 1,8 m 58mm.
2. La capacité nette du réservoir d'eau solaire ci-dessus est de ± 2%.


Taille

Ensemble et taille des chauffe-eau solaires de la série SFA:

Chauffe-eau solaire

Modèle Taille (mm)
A B C
SFA47155818-HJ 1348 1228 1594 1655
SFA47185818-HJ 1591 1471 1594 1655
SFA47205818-HJ 1753 1633 1594 1655
SFA47245818-HJ 2077 1957 1594 1655
SFA47305818-HJ 2563 2443 1594 1655

Paquet:Réservoir d'eau solaire, cadres debout solaires, tubes solaires sont emballés séparément dans un carton. Les cartons peuvent être chargés directement dans le conteneur.


accessoires

Accessoires en option pour les chauffe-eau solaires de la série SFA:



Article Image prénom Décrire

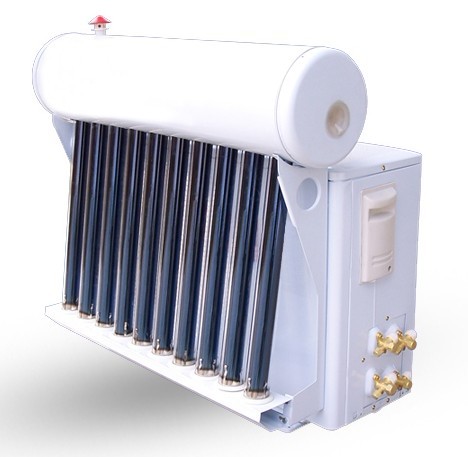

1 Air AC Fournisseur d'eau Utilisé pour remplir l'eau dans le grand réservoir d'eau automatiquement.
2 Contrôleur solaire Panneau d'affichage avec boîte de connexion
Capteur de température et capteur de niveau d'eau pour réservoir d'eau
valve électromagnétique pour le remplissage en eau
220V 50HZ / 110V 60HZ
Si vous choisissez cela, vous n'avez pas besoin de fournisseur d'eau
3 Tige de magnésium Il peut aider l’équipement du système de chauffage solaire, tel que le réservoir d’eau, le tube sous vide, etc., en empêchant l’incrustation d’eau, la fonte des sédiments et en prévenant l’érosion à moindre coût.
4 Chauffage électrique Utiliser pour chauffer de l'eau les jours pluvieux
5 Robinet à tournant sphérique En tant que commutateur dans le système
6 Mélangeur à température constante Fonction: Il est utilisé pour mélanger l’eau froide et l’eau chaude du système, afin d’éviter le danger potentiel lorsque la température de sortie de l’eau chaude est trop élevée. Vous pouvez régler vous-même la température, vous apporter un bain plus confortable dans de l'eau chaude et économiser de l'énergie.
Remarque:Gamme de tension 110 V ~ 240 V, fréquence 50 Hz ou 60 Hz, la fiche peut être sélectionnée pour les spécifications de votre pays.
