سبليت تجميع الطاقة الشمسية الساخنة

تصفح الكمية:4318     الكاتب:دوار الشمس     نشر الوقت: 2012-04-12      المنشأ:محرر الموقع رسالتك

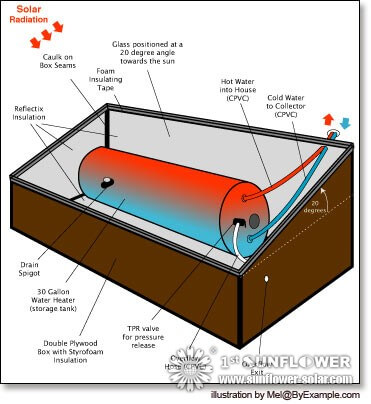

مجمع تجميع الماء الساخن بالطاقة الشمسية

عيد الشكر الماضي ، جاءت أختي إلى أريزونا إلى منزلي الجديد لأول مرة. كنت أتطلع إلى إظهار الساخنة محلية الصنع ومعالجة كارولين إلى الاستحمام الشمسي منعش. الآن ، قبل يوم واحد من وصوله ، كان لدينا تجميد مفاجئ ومبتكر ليلاً. استيقظنا لاكتشاف أن الجامع بواسطة أنبوب انفجار تم تعطيله. في الواقع ، هذا يعني عدم وجود ماء ساخن.
سيكون إجازتنا لعطلة عيد الشكر لمدة أسبوع هي الآن لإنشاء نظام مياه ساخنة جديد وأكثر كفاءة من شأنه أن يصمد أمام درجات الحرارة الباردة بشكل أفضل. عملت كارولين معنا على مدار الأسبوع ، ولكن من المحزن أن نقول ، إننا لا ننتهي ، قبل أن يذهبا ، ما زالت تستمتع بلذة الاستحمام الشمسي.

ابدء

كانت خطوتنا الأولى هي الحصول على سخانات مياه مستعملة. لذا أفرغت أنا وكارولين الجزء الخلفي من عربة المحطة وذهبت إلى بورفي من التوفير. كان لدى بورفي حوالي 10 دبابات للاختيار من بينها. كانوا كلهم ​​هناك وفازوا بنوع من النظرة ، لكنه أقسم أنهم جميعاً عملوا وأن أحداً منهم لم يكن لديه تسريبات. لدينا حوالي 20 دولارًا على دبابة أصغر حجمًا ، وتمهيدها وأخذتها إلى المنزل ، لمعرفة ما إذا كانت ستنجح أم لا.
تحضير الخزان
وصلنا إلى المنزل ، وانتقلنا من الغلاف الخارجي والعزل وأظهرنا الخزان المعدني. وعلاوة على ذلك ، كان لا بد من إزالة جميع التجهيزات القديمة. كانت هذه المهمة في الواقع صعبة للغاية لأنه بعد سنوات من الصدأ أصيبت بالعديد من خيط الأنابيب ، بينما علقت العناصر. وكان هناك تحد آخر قابل للدبابة القديمة هو تراكم الرواسب في الخزان إلى أسفل. الرواسب المجففة والمتربة في قاع الخزان وكان من الصعب إزالتها ، إذا كانت ناجحة عن طريق أدوار وتوجيه السفينة ذهابا وإيابا. ثم ملأنا الخزان بالشطف ، والسعادة ، كانت خالية من الكثافة!

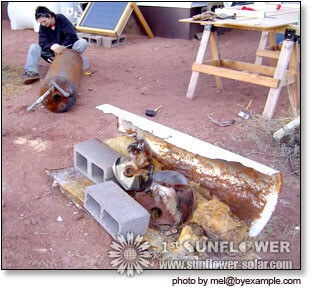

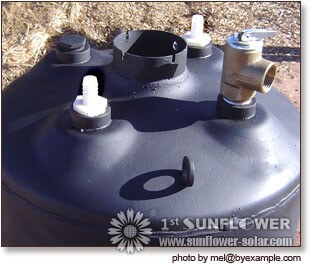

جامع تجميع الطاقة الشمسية الساخنة (1) مجمع تجميع الماء الساخن بالطاقة الشمسية (2)
بمجرد أن تم تحريرها وتنظيفها كان الخزان جيدا ثم رش الطلاء الأسود المجفف. لدينا عدة طبقات من طلاء الرش لمنحها أقصى تغطية. كان رذاذ الطلاء ضروريًا لحماية الخزان المعدني من الرطوبة وزيادة امتصاص حرارة الخزان. ثم تم عمل نسخ احتياطية من التركيبات المقابلة ووصل فتحات إضافية. هناك 2 التجهيزات خرطوم ، صمام تخفيف الضغط ومقبس الصرف.
بناء وعزل صندوق جامع
بعد العمل على الخزان ، قمنا ببناء صندوق التجميع. تم حساب قياساتنا لاستيعاب حجم الزجاج ، وحجم خزاننا ، ورغبتنا في التعرض الأمثل للطاقة الشمسية. استناداً إلى مسار الشمس ، قررنا أن أفضل زاوية للزجاج هو 20 درجة. بمجرد بناء الإطار ، قمنا بتثبيت تلبيسة الألواح الخشبية على الجزء الداخلي من الهيكل. ثم يبدو أن جميع المناطق الداخلية قد انحشرت ونحتضنا ورسمنا الخشب.

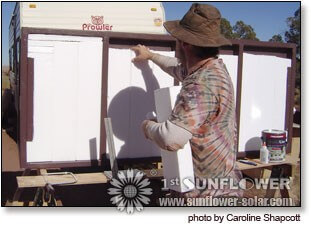

مجمع تجميع الطاقة الشمسية الساخنة (3) مجمع تجميع الماء الساخن بالطاقة الشمسية (4)
التالي كانت قطع قطع الستايروفوم المعاد تدويره ومثبتة في هيكل الإطار بمثابة العزل. لدينا حتى طبقة إضافية من الورق المقوى على نحو أكبر لزيادة الستايروفوم للعزل الحراري. نقوم بحفظ الفستق المعبأ بالتغليف القابل للتلف و التغليف الفقاعي المعاد تدويره كعزلة - نحن نحب المواد ، ليس عليك أن تشتري! لقد تعلمنا أيضا أن عزل مفتاح الحفاظ على الحرارة.
بعد العزل ، قمنا بطلاء الغلاف الخارجي وإليها إلى خارج الإطار. أساسا ، هو جامع مجال مربع الخشب الرقائقي داخل مربع أكبر مع الخشب الرقائقي مع طبقة من الستايروفوم والعزل بينهما.
دبابات يدعم وتزجيج
قبل تركيب الخزان ، قمنا بتقطيع 2x4s من منحنى الخزان تقابله وتثبيته في المجمع. تم تصميم هذه المؤسسات للحفاظ على الخزان وكمية كبيرة من الوزن للحمل. استخدمنا باب جرار زجاجي معاد تدويره من الزجاج المجمع. زجاجنا الزجاجي يفضل الزجاج المزدوج المزجج لخصائص العزل الفائقة.

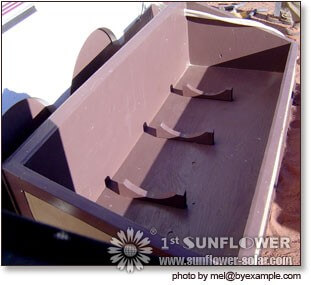

مجمع تجميع الماء الساخن بالطاقة الشمسية (5)
تركيب الخزان
بعد أن تم بناء الصندوق ورسمته في الغالب ، فإننا نشرك الخزان النهائي.
ثم تم وضع الماء والعودة للخروج من المنزل في مخزن جامع. يتدفق الماء البارد في خزان نظام المياه المقطورة. هكذا هو خزان المياه وتسخين المياه. يطفو الماء الساخن في الأعلى وتبقى المياه الباردة في قاع الخزان. يحمل خرطوم من الجزء العلوي من الخزان سخونة المياه في المنزل. في وقت لاحق أصبح خرطوم التدفق هو صمام TPR على المقياس الذي يقوم به المجمع.

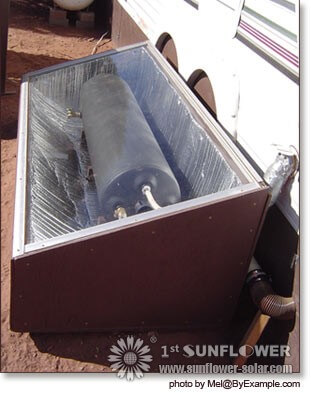

مجمع تجميع الطاقة الشمسية الساخنة (6)
لدينا الداخلية مع ضوء ReflectiX العزل الأقصى المباشر في اتجاه الخزان ، والمزيد من العزلة من مربع. لأن ReflectiX هو عكس يتم تعيين الشمس على الأرض وضرب الجزء الخلفي من الحاوية ، والتي عادة ما تكون في الظل. لدينا أيضا الحافة العلوية للمربع مع شريط رغوة ، أمامك الزجاج في مكانه.
متوفرة مع جميع الأجزاء ولم تعد ، لدينا كارولين على المجمع للتجربة. يعرض اليوم الأول من التعرض الكامل لأشعة الشمس الماء الساخن وعادنا إلى العمل. خدم هذا جامع جدا لنا طوال فصل الشتاء ولا يزال قيد التشغيل. في الليل أخذنا لتغطية جامع مع كيس للنوم ، وفقدان الحرارة لتقليل الساخنة حتى الماء حتى نادرة في فصل الشتاء. مع معظم الأنابيب الموجودة داخل المجمع ، لم نعد نتجمد أو نفجر الأنبوب. في الربيع تعثرنا على التحديات الجديدة وغيرها. لدينا سخان الماء الساخن محلية الصنع لديها تقريبا بكفاءة مع أشعة الشمس أطول وأكثر كثافة. المياه في درجات حرارة عالية في ارتفاع اليوم ، وقد استخدم منفذ CPVC خراطيم المياه والحرارة وانفجار الضغط! لقد خلصنا إلى أن الأنابيب المعدنية ستكون ضرورية ، بالإضافة إلى نظام الحماية من الحرث.
نحن جميعا راضون عن أداء جامع. أعتقد أنه يكلف أكثر بقليل من الأول ، لكنه أكثر كفاءة بكثير. أود أن أوصي به كمصدر ممتاز للمياه الساخنة ، أو كمكمل لأنظمة التدفئة التقليدية.
هذا لا يعني أن التجارب ليس لديها الماء الساخن تحدياتها! لدينا جامع محلية الصنع تحت إصلاح ومراجعة مستمرة.
