Split Solar Warmwassersammler

Anzahl Durchsuchen:4318     Autor:Sonnenblume     veröffentlichen Zeit: 2012-04-12      Herkunft:Powered

erkundigen

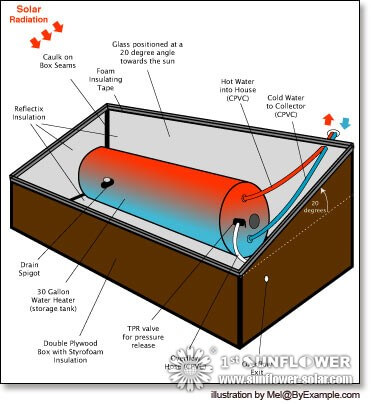

Solar-Warmwasser-Sammelkollektor

Letztes Thanksgiving, meine Schwester kam zum ersten Mal nach Arizona in mein neues Zuhause. Ich freute mich darauf, unser hausgemachtes Hot und Caroline bei einer erfrischenden Sonnendusche vorzuführen. Nun, etwa einen Tag bevor es ankommen sollte, hatten wir plötzlich ein frisches Gefrieren. Wir wachten auf und entdeckten, dass der Sammler durch eine Rohrbruchleitung deaktiviert war. In der Praxis bedeutete dies kein heißes Wasser.
Unser einwöchiger Thanksgiving-Urlaub wäre jetzt für den Bau eines neuen und effizienteren Warmwassersystems gedacht, das besser den kalten Temperaturen standhalten würde. Caroline arbeitete die ganze Woche mit uns, aber es ist traurig zu sagen, dass wir nicht aufhören sollten, bevor sie gingen, genoss sie immer noch das Vergnügen einer Sonnendusche.

Fertig machen

Unser erster Schritt war, gebrauchte Warmwasserbereiter zu bekommen. Also leerten Caroline und ich die Rückseite des Kombis und gingen zu Porfie der Sparsamkeit. Porfie hatte ungefähr 10 Panzer zur Auswahl. Sie waren alle da draußen und schlugen einen Blick, aber er schwor, dass sie alle arbeiteten und keiner von ihnen keine Lecks hatte. Wir haben ungefähr 20 US-Dollar für einen kleineren Panzer. Er hat gebootet und nach Hause gebracht, um zu sehen, ob er funktionieren würde.
Tank vorbereiten

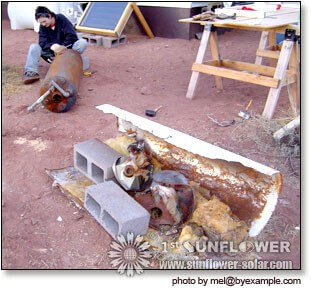

Zuhause angekommen, zogen wir vom Außenmantel und der Isolierung ab und zeigten den Metalltank. Außerdem mussten alle alten Beschläge entfernt werden. Diese Aufgabe war eigentlich ziemlich schwierig, da nach vielen Rostrosten viele der Rohrfäden angesteckt wurden, während die Elemente aufgehängt waren. Eine weitere Herausforderung bei einem alten Tank war die Ansammlung von Sedimenten im Tank. Getrocknetes Sediment und erstarrte im Boden des Tanks und war schwierig zu entfernen, wenn es erfolgreich durch Rollen und Lenken des Schiffes hin und her gelangte. Dann füllten wir den Tank zum Spülen und freuten sich, es war dicht frei!
Solar-Warmwasser-Sammelbehälter (1) Solar-Warmwasser-Sammelbehälter (2)

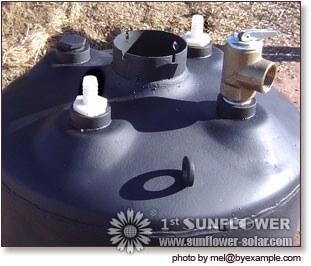

Einmal befreit und gereinigt wurde der Tank gründlich und anschließend schwarze Farbe sprühgetrocknet. Wir haben mehrere Sprühlackschichten, um eine maximale Abdeckung zu erzielen. Die Sprühfarbe war notwendig, um den Metalltank vor Feuchtigkeit zu schützen und die Wärmeabsorption im Tank zu erhöhen. Die entsprechenden Beschläge wurden dann gesichert und zusätzliche Löcher gesteckt. Es gibt 2 Schlauchanschlüsse, ein Überdruckventil und eine Ablassschraube.
Aufbau und Isolierung der Sammelbox

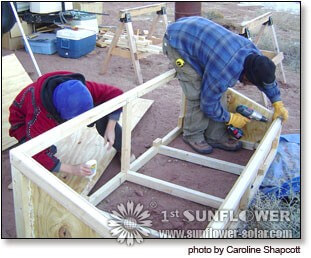

Nachdem wir am Tank gearbeitet hatten, bauten wir die Sammelbox. Unsere Messungen wurden berechnet, um der Größe des Glases, der Größe unseres Tanks und unserem Wunsch nach optimaler Sonneneinstrahlung Rechnung zu tragen. Basierend auf dem Sonnenpfad stellten wir fest, dass der beste Winkel für das Glas 20˚ war. Sobald der Rahmen gebaut wurde, befestigten wir Sperrholzverkleidungen im Inneren der Struktur. Dann wurde das gesamte Innere verstemmt und wir haben das Holz grundiert und lackiert.
Solar-Warmwasser-Sammelbehälter (3) Solar-Warmwasser-Sammelbehälter (4)

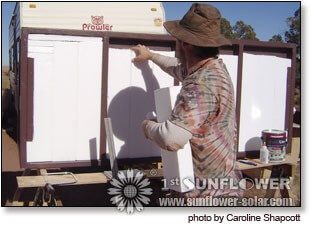

Als nächstes wurden Stücke aus recyceltem Styropor geschnitten und in die Rahmenkonstruktion eingeklemmt. Wir haben sogar noch eine zusätzliche Pappschicht, um den Styropor für die Wärmedämmung zu erhöhen. Wir sparen Styroporverpackungen und recycelte Luftpolsterfolien - wir lieben Materialien, die Sie nicht kaufen müssen! Wir haben auch gelernt, dass die Isolierung des Schlüssels Wärme ist.
Nach dem Isolieren haben wir die Außenseite des Rahmens befestigt. Im Wesentlichen ist der Kollektor ein Feld aus Sperrholzkiste in einer größeren Sperrholzkiste mit einer Styroschaumschicht als Isolation dazwischen.
Tankstützen und Verglasung

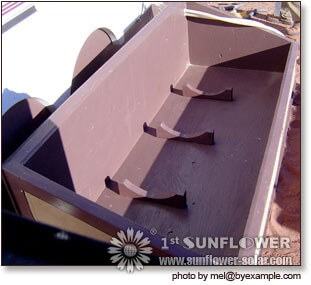

Vor dem Einbau des Tanks schneiden wir 2x4s der Panzerkurve ab und fixieren sie im Sammler a. Diese Einrichtungen sind so konzipiert, dass sie den Tank halten und ein beträchtliches Gewicht tragen können. Wir haben eine recycelte Glasschiebetür der Kollektorverglasung verwendet. Unser Glas ist jedoch wegen seiner überlegenen Isoliereigenschaften bevorzugt doppelt verglastes Glas.
Solar-Warmwasser-Sammelbehälter (5)
Den Tank installieren
Nachdem die Box gebaut und überwiegend lackiert wurde, greift der fertige Tank ein.
Dann wurden Wasser und Rückgabe aus dem Haus in den Sammelladen gelegt. Kaltwasser fließt in den Wassertank des Anhängers. So ist der Wasserspeicher und erwärmt das Wasser. Das heiße Wasser schwimmt oben und das kälteste Wasser bleibt am Boden des Tanks. Ein Schlauch von der Oberseite des Tanks führt das heißeste Wasser im Haus. Später wurde ein Überlaufschlauch vom TPR-Ventil auf Manometer aus dem Sammler herausgeführt.

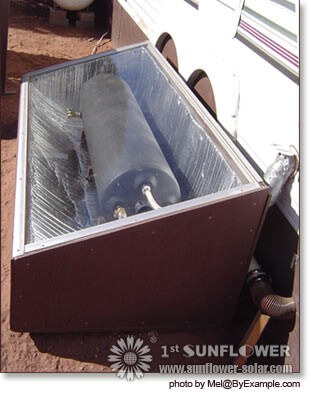

Solar-Warmwasser-Sammelbehälter (6)
Wir haben den Innenraum mit ReflectiX-Isolierung maximales Licht in Richtung Tank und mehr Isolierung der Box. Da ReflectiX reflektiert, steht die Sonne auf dem Boden und schlägt auf die Rückseite des Containers, die normalerweise im Schatten wäre. Wir haben auch die gefütterte Oberkante der Schachtel mit Schaumstoffband vor Ihnen das Glas an ihrem Platz.
Erhältlich mit allen Teilen und nicht mehr, haben wir Caroline die Sammlerin auf die Probe gestellt. Unser erster Tag voller Sonneneinstrahlung erzeugt heißes Wasser und wir waren wieder im Geschäft. Dieser Sammler diente uns den ganzen Winter über und ist immer noch in Betrieb. Nachts mussten wir den Kollektor mit einem Schlafsack abdecken, um den Wärmeverlust zu reduzieren, obwohl das Wasser im Winter selten war. Mit der Mehrzahl der Röhren im Inneren des Kollektors hatten wir keine gefrorenen oder geplatzten Rohre mehr. Im Frühjahr stießen wir auf neue und andere Herausforderungen. Unser hausgemachter Warmwasserbereiter ist bei längerem und intensiverem Sonnenlicht fast zu effizient. Das Wasser hat auf der Höhe des Tages brühende Temperaturen, und am CPVC-Auslass wurden Schläuche für Wasser, Hitze und Druck verwendet. Wir sind zu dem Schluss gekommen, dass Metallrohre sowie ein Verbrühschutzsystem erforderlich sind.
Wir sind alle zufrieden mit der Leistung des Sammlers. Ich denke, es kostet etwas mehr als das erste, aber es ist viel effizienter. Ich würde es als ausgezeichnete Warmwasserquelle oder als Ergänzung zu herkömmlichen Heizsystemen empfehlen.
Das heißt nicht, dass Experimente kein heißes Wasser mit sich bringen müssen. Unser hausgemachter Sammler wird ständig repariert und überarbeitet.
