Collecteur d'Eau Chaude Solaire Split

Nombre Parcourir:4319     auteur:Tournesol     publier Temps: 2012-04-12      origine:Propulsé

enquête

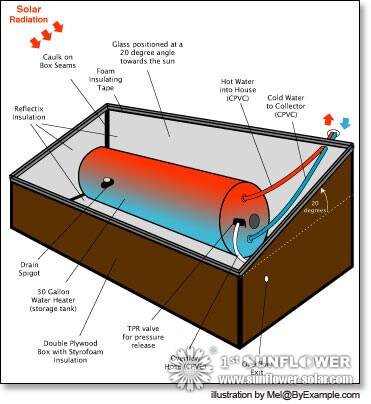

Collecteur de lots d'eau chaude solaire

Lors de la dernière fête de Thanksgiving, ma sœur est venue en Arizona pour ma première visite. J'avais hâte de montrer notre chaude maison et le traitement de Caroline à une douche solaire rafraîchissante. Maintenant, environ un jour avant son arrivée, nous avons eu un gel soudain et prématuré de la nuit. Nous nous sommes réveillés pour découvrir que le collecteur situé près d'un tuyau d'éclatement avait été désactivé. En pratique, cela signifiait pas d'eau chaude.
Notre semaine de vacances de Thanksgiving serait consacrée à la construction d’un nouveau système d’eau chaude, plus efficace, qui résisterait mieux aux basses températures. Caroline a travaillé avec nous tout au long de la semaine, mais il est triste de dire que nous ne devons pas finir, avant qu’ils ne partent, elle appréciait encore le plaisir d’une douche solaire.

Commencer

Notre première étape consistait à obtenir un chauffe-eau usagé. Caroline et moi avons vidé l’arrière du break et sommes allés à Porfie of the Thrift. Porfie avait environ 10 chars à choisir. Ils étaient tous là-bas et avaient l'air assez battu, mais il a juré qu'ils fonctionnaient tous et qu'aucun d'entre eux n'avait de fuite. Nous avons environ 20 dollars sur un réservoir plus petit, il a démarré et l'a emporté à la maison pour voir si cela fonctionnerait.
Préparer le réservoir

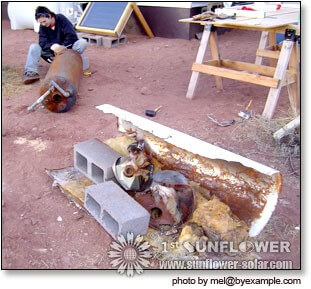

Arrivés à la maison, nous sommes sortis de l'enveloppe extérieure et de l'isolation et avons montré le réservoir en métal. De plus, tous les vieux raccords devaient être enlevés. Cette tâche était en fait assez difficile car après des années de rouille, de nombreux fils du tuyau avaient été infectés, tout en suspendant les éléments. Un ancien réservoir a rencontré un autre défi: l’accumulation de sédiments dans le réservoir en aval. Les sédiments séchés et solidifiés dans le fond de la citerne étaient difficiles à enlever s'ils réussissaient par leurs rôles et leur direction. Ensuite, nous avons rempli le réservoir pour le rincer, et heureux, il était densément libre!
Collecteur de lot d'eau chaude solaire (1) Capteur de lot d'eau chaude solaire (2)

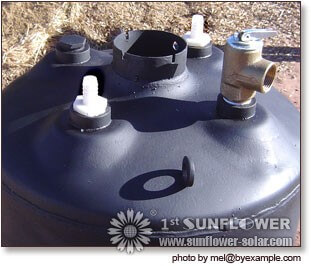

Une fois libéré et nettoyé, le réservoir était soigneusement nettoyé puis séché à la peinture noire. Nous avons plusieurs couches de peinture en aérosol pour lui donner une couverture maximale. La peinture en aérosol était nécessaire pour protéger le réservoir en métal de l'humidité et augmenter l'absorption de chaleur par le réservoir. Les raccords correspondants ont ensuite été sauvegardés et des trous supplémentaires bouchés. Il y a 2 raccords de tuyau, une soupape de surpression et un bouchon de vidange.
Construire et isoler le collecteur

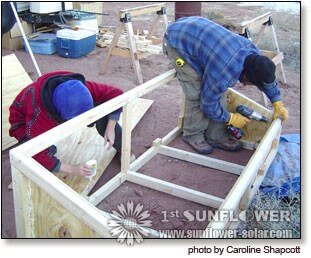

Après avoir travaillé sur le réservoir, nous avons construit la boîte collectrice. Nos mesures ont été calculées pour tenir compte de la taille du verre, de la taille de notre réservoir et de notre désir d’exposition solaire optimale. Sur la base de la trajectoire du soleil, nous avons déterminé que le meilleur angle d'assise du verre était de 20˚. Une fois le cadre construit, nous avons fixé des panneaux de contreplaqué à l’intérieur de la structure. Puis tout l'intérieur semble avoir été calfeutré et nous avons apprêté et peint le bois.
Collecteur de lot d'eau chaude solaire (3) Capteur de lot d'eau chaude solaire (4)

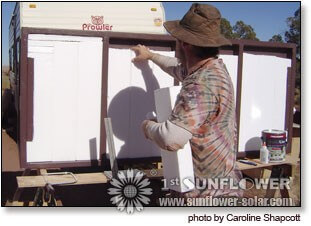

Ensuite, des morceaux coupés de polystyrène recyclé et coincés dans la structure du cadre servent d’isolant. Nous avons même une couche supplémentaire de carton sur encore plus pour augmenter la mousse de polystyrène pour l'isolation thermique. Nous économisons les arachides d'emballage en polystyrène et les emballages à bulles recyclés en tant qu'isolants - nous adorons les matériaux, vous n'avez pas à acheter! Nous avons également appris que l'isolation de la clé pour maintenir la chaleur est.
Après avoir isolé, nous avons peint l'extérieur et le cadre. Le collecteur est essentiellement un champ de boîtes en contreplaqué dans une boîte plus grande en contreplaqué avec une couche de polystyrène isolant entre les deux.
Supports de réservoir et vitrage

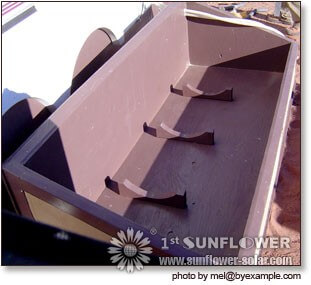

Avant l'installation du réservoir nous avons coupé 2x4s de la courbe du réservoir correspondent et qu'elle s'est fixée dans le collecteur a. Ces institutions sont conçues pour garder le réservoir et une quantité considérable de poids à porter. Nous avons utilisé une porte coulissante en verre recyclé du vitrage collecteur. Notre verre, le vitrage, est mais préfère le verre à double vitrage pour ses propriétés isolantes supérieures.
Capteur de lot d'eau chaude solaire (5)
Installer le réservoir
Une fois la boîte construite et principalement peinte, nous engageons le réservoir fini.

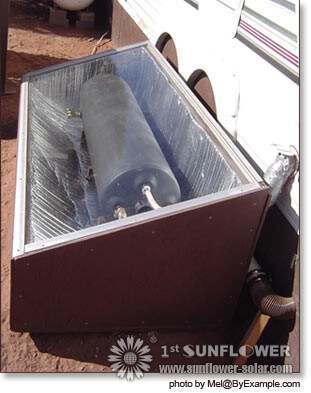

Ensuite, l'eau et le retour ont été placés à l'extérieur de la maison dans le magasin du collectionneur. L'eau froide coule dans le réservoir du système d'eau de la remorque. Il en va de même du réservoir de stockage d'eau et chauffe l'eau. L'eau chaude flotte au sommet et l'eau la plus froide reste au fond du réservoir. Un tuyau situé au sommet du réservoir transporte l'eau la plus chaude de la maison. Plus tard, un tuyau de trop-plein est devenu la valve TPR sur le collecteur.
Collecteur de lot d'eau chaude solaire (6)
Nous avons l'intérieur avec isolation ReflectiX lumière directe maximale dans la direction du réservoir, et plus d'isolation de la boîte. Parce que ReflectiX réfléchit, le soleil est couché sur le sol et frappe l’arrière du conteneur, qui serait normalement à l’ombre. Nous avons également le bord supérieur doublé de la boîte avec du ruban adhésif en mousse, devant vous le verre à sa place.
Disponible avec toutes les pièces et non plus, nous avons Caroline le collectionneur à l'épreuve. Notre premier jour d'exposition au plein soleil produit de l'eau chaude et nous étions de retour dans les affaires. Ce collecteur a servi à nous facturer tout l’hiver et est toujours en activité. La nuit, nous avons recouvert le collecteur d'un sac de couchage, la perte de chaleur permettant de réduire la surchauffe alors que l'eau était rare en hiver. Avec la majorité des tubes à l'intérieur du collecteur, nous n'avions plus de tuyaux gelés ou éclatés. Au printemps, nous sommes tombés sur de nouveaux défis. Notre chauffe-eau fait maison a presque trop efficacement avec la lumière du soleil plus longue et plus intense. L'eau est à des températures brûlantes au plus fort de la journée, et la sortie du CPVC a utilisé des tuyaux pour l'eau et la chaleur et la pression ont éclaté! Nous avons conclu que des tuyaux en métal seraient nécessaires, ainsi qu'un système de protection contre les brûlures.
Nous sommes tous satisfaits des performances du collecteur. Je pense que cela coûte un peu plus cher que le premier, mais c'est beaucoup plus efficace. Je le recommanderais comme excellente source d’eau chaude ou comme complément aux systèmes de chauffage classiques.
Cela ne veut pas dire que les expériences n'ont pas d'eau chaude ses défis! Notre collectionneur maison est en constante réparation et révision.
