L'angle d'installation du chauffe-eau solaire

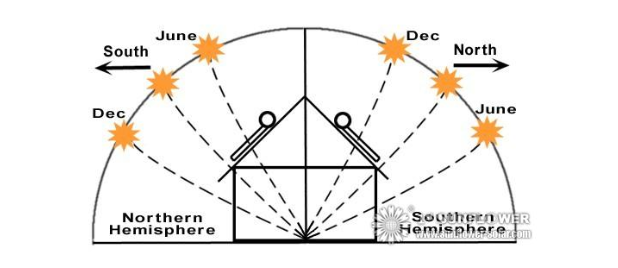

Lors de l'installation de chauffe-eau solaires, l'angle et la direction d'installation sont très importants car ils affectent l'efficacité du capteur solaire. Naturellement, vous voulez que le capteur reçoive le maximum de lumière solaire chaque jour et tout au long de l'année. En règle générale, si Si vous êtes dans l'hémisphère nord, le capteur doit faire face au sud et si vous êtes dans l'hémisphère sud, le capteur doit faire face au nord. Voir schéma ci-dessous.

L'angle auquel vous montez le capteur doit correspondre approximativement à la latitude de votre emplacement. Par exemple :

- Melbourne, Australie a une latitude de 37° Sud – le collecteur doit donc faire face au nord à un angle de 37°.

- Londres, Royaume-Uni a une latitude de 51° Nord - le collecteur doit donc faire face au sud à un angle de 51°.

Vous n'avez pas besoin d'être trop prudent lorsque vous montez le capteur à l'angle exact suggéré. Si l'angle de votre toit est inférieur à 10°+/- de l'angle souhaité, vous pouvez simplement monter le capteur solaire contre la surface du toit. L'ajustement du collecteur à un angle précis n'est pas garanti car cela n'entraînera pas une grande amélioration de l'efficacité.

Si vous utilisez le capteur solaire pour le chauffage des locaux ainsi que pour la production d'eau chaude, ou si vous souhaitez simplement un apport solaire plus important, vous aurez besoin d'un système qui dépassera largement les besoins en chaleur en été. Malheureusement, à l'heure actuelle, le refroidissement solaire pour les applications domestiques n'est pas encore économiquement viable, alors que faire de la chaleur supplémentaire ? Si vous avez une piscine ou un spa, la chaleur excédentaire peut être utilisée pour compléter le chauffage. Éteindre la pompe et laisser le collecteur stagner n'est pas idéal car une pression et des températures élevées peuvent en résulter et de grands volumes de vapeur évacuée (eau gaspillée).

Si vous ne disposez pas d'un moyen supplémentaire d'utiliser l'excès de chaleur, le réglage de l'angle du capteur peut aider à réduire la production de chaleur en été. Comme le montre le schéma ci-dessus, le soleil est bas dans le ciel pendant l'hiver et haut. Les conceptions de maisons intelligentes solaires en profiteront en ayant de grandes fenêtres orientées nord ou sud (selon votre emplacement) permettant une absorption maximale du soleil d'hiver, avec de grandes veilles ou une véranda pour bloquer le soleil d'été.

En augmentant l'angle vertical du capteur d'environ 20° par rapport à la latitude de l'emplacement (c'est-à-dire 60° au lieu de 40°), on obtiendra de meilleures performances hivernales car le capteur est "face" au soleil (angle perpendiculaire - longitudinal ). En raison de la position plus élevée du soleil dans le ciel pendant l'été, le capteur sera à environ 40° de la perpendiculaire et, par conséquent, la production de chaleur sera réduite car le capteur n'est pas entièrement "face" au soleil. Cette solution simple seule peut réduire considérablement la production de pointe en été, réduisant ainsi les problèmes associés à une production excessive de chaleur en été.

La photo ci-dessus montre un exemple idéal d'un angle d'installation qui optimise la production de chaleur en hiver, au printemps et en automne, tout en minimisant la production d'été.L'angle élevé maximise non seulement l'exposition directe au soleil d'hiver, mais permet également à la lumière du soleil d'être réfléchie par le maintenant En été, lorsque le soleil est haut, la surface exposée est faible, surtout avec le toit en surplomb qui ombragerait partiellement le capteur. Dans les zones sans chute de neige (et une plage de latitude de 30-40°) un angle celui présenté ci-dessus conviendrait.

Remarque : Pour le chauffe-eau solaire, les performances optimales du caloduc sont obtenues dans la plage d'angles de 20 à 70 °. Bien que vos emplacements puissent avoir une latitude inférieure à 20 °, cette directive d'installation de base doit être respectée. Angles horizontaux de +/- 5° sont acceptables et peuvent être appropriés si le collecteur doit être vidangable (modèles à orifice d'extrémité uniquement).
