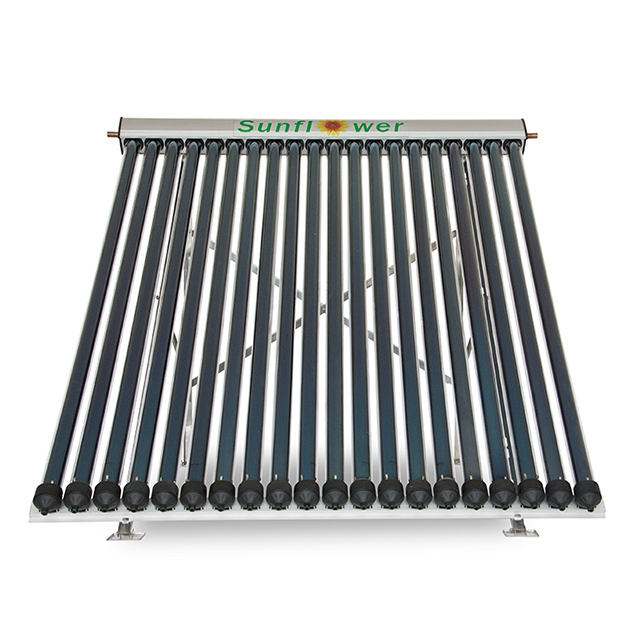

Capteur solaire de caloduc SFB

Le SFB est un capteur solaire à pression divisée, convertissant l'énergie rayonnante solaire absorbée en énergie thermique à l'aide d'un tube à vide solaire. L'énergie thermique sera transférée dans le chemin de cuivre par le principe du caloduc, finalement transformée en énergie thermique qui peut être utilisée par les systèmes de chauffage solaire.
  • SFB
  • Cuivre rouge + alliage d'aluminium
  • Le caloduc absorbe l'énergie thermique
  • Structure sous pression
  • 5 années
  • 10  12  15  16  20  24  30
  • 100L  120L  150L  160L  200L  240L  300L
Quantité:

1. Présentation du produit

1.1Aperçu

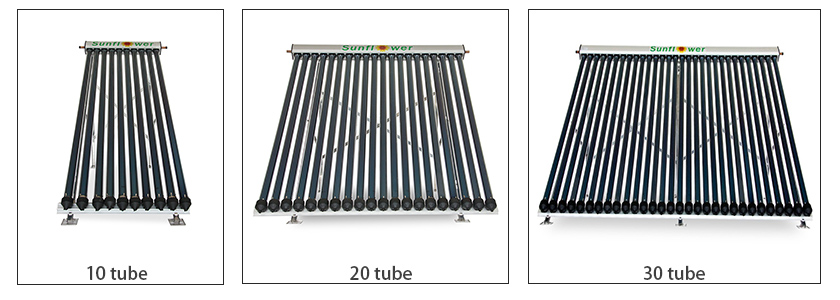

SFB 拼图

  • Le SFB, un capteur solaire à pression divisée, utilisant un rapport d'absorption de vide élevé et des caractéristiques de revêtement à faible rapport d'émission des tubes à vide solaires, convertit l'énergie rayonnante solaire absorbée en énergie thermique en utilisant un tube à vide solaire. L'énergie thermique sera transférée dans le chemin de cuivre par le principe du caloduc, finalement transformée en énergie thermique qui peut être utilisée par les systèmes de chauffage solaire.

  • Cette énergie peut être utilisée pour le chauffage d'eau chaude domestique et commercial, l'approvisionnement centralisé en eau chaude dans les hôtels et les hôpitaux, le chauffage de piscine, le chauffage des locaux, le dessalement solaire et la production d'énergie solaire thermique.

  • SFB se compose de 7 modèles couramment utilisés, 10 tubes, 12 tubes, 15 tubes, 16 tubes, 20 tubes, 24 tubes, 30 tubes.


1.2 Structure

SFB se compose d'un collecteur, de tubes à vide en verre, caloducset support.

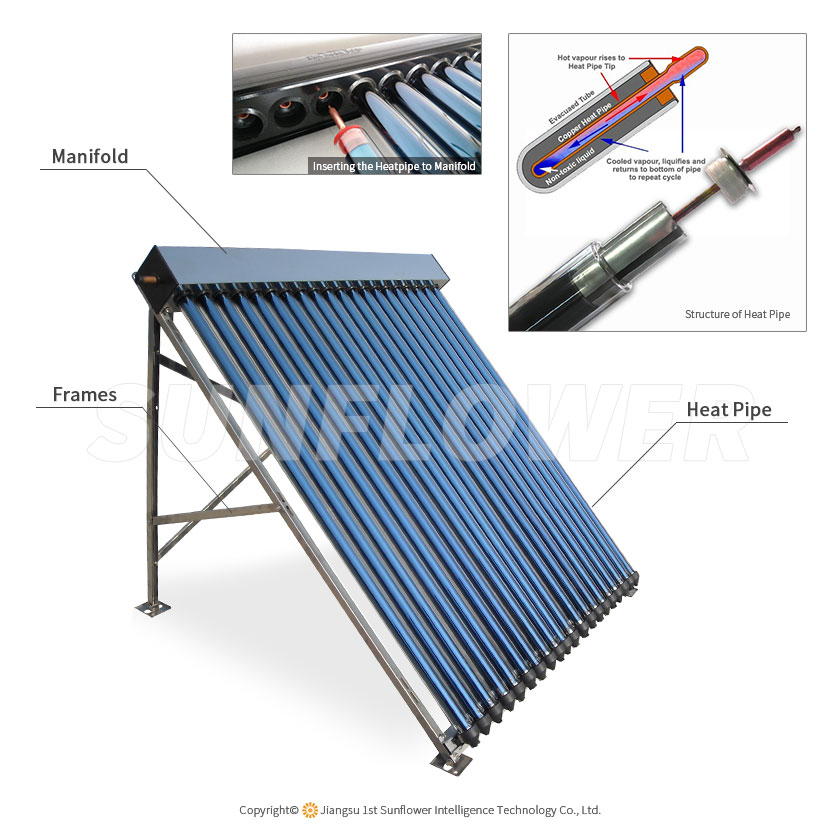

SFB 结构 图 官 网

Détails du produit, veuillez vérifier ici:


1.3Principe de fonctionnement

Le tube de capteur de vide solaire absorbe l'énergie solaire et transfère la chaleur au coureur à travers le caloduc. Le milieu en circulation est chauffé lors du passage dans le coulisseau. Dans le même temps, l'énergie thermique est transférée vers le réservoir, la piscine ou l'échangeur de chaleur par un fluide caloporteur.

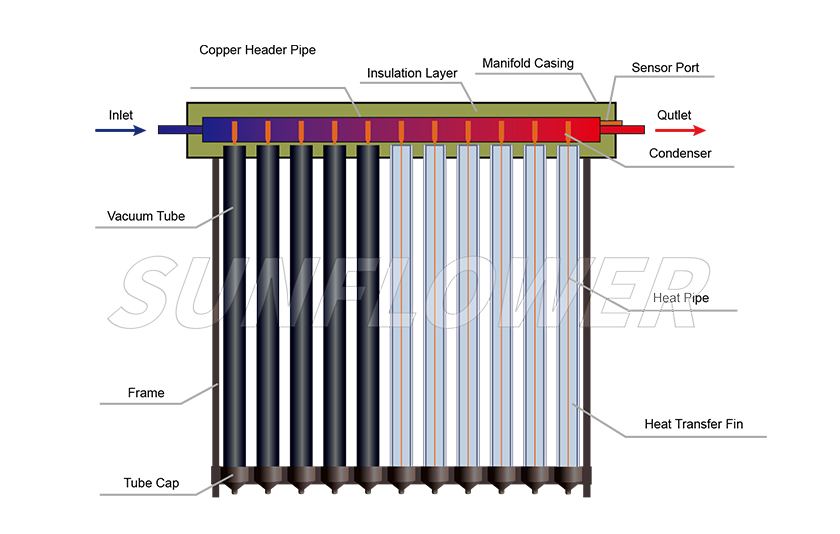

SFB 工作 原理 图




2. Caractéristiques et spécifications

2.1Les caractéristiques

  • Capteur solaire à pression, pression de travail 0,6 MPa, pression d'essai 0,9 MPa.

  • Le caloduc solaire adopte une conception de transfert de chaleur à changement de phase, avec un démarrage rapide de la chaleur. Le caloduc peut atteindre 222 ° C sous le soleil lorsqu'il est en veille. qui peut fournir de l'eau chaude à haute température. Tube de capteur de vide solaire à double couche, revêtement AL / N / AL / SS / CU, taux d'absorption> 92%, réflectivité <8%. La durée de vie est de 15 ans.

  • Coulisseau de cuivre de production d'équipement automatisé de haute précision.

  • Parfaitement intégré au bâtiment et intégré en un seul. Convient pour une installation sur des toits plats, des toits en pente et au sol

  • Connexion transparente avec réservoirs d'eau, chaudières, pompes à chaleur, chauffe-eau à gaz, etc.


2.2 Spécifications

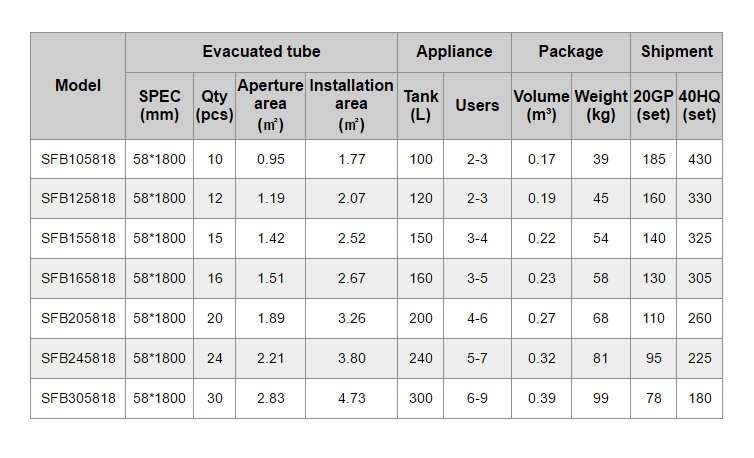

SFB-p2.2


2.3 Taille

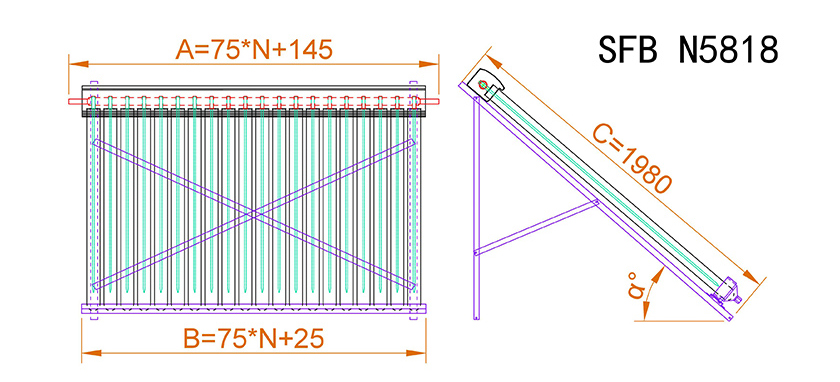

SFB 尺寸 图

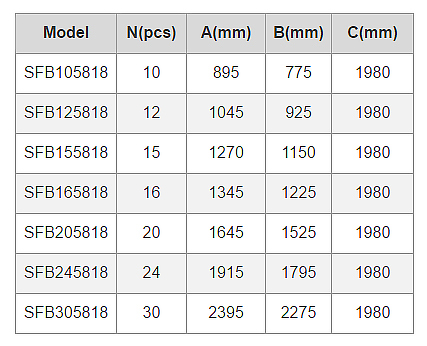

SFB 尺寸 1



2.4Accessoires optionnels

固定 条






Utilisé pour l'installation de toit incliné.

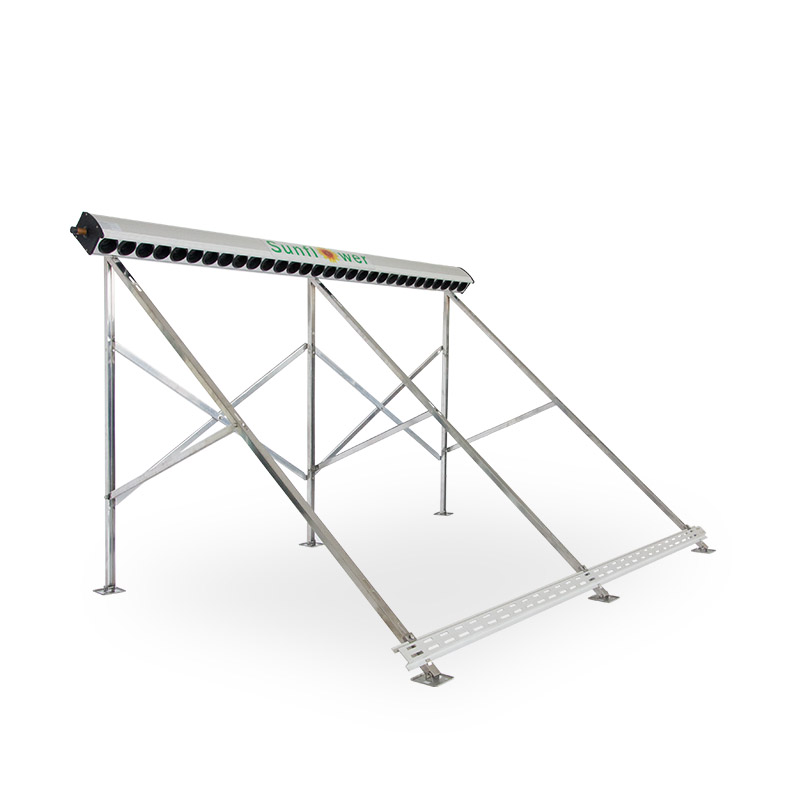

1 (2)




Support debout


Pour l'installation au sol ou sur toit plat.
连接 器




Connecteur


Pour collecteur ou raccord de tuyau.


3. Installation et boîtier du produit

3.1 Installation

  • Le SFB peut être monté au sol, sur un toit plat ou sur un toit en pente. Le support et la base de montage sont connectés de manière fixe.
  • Étapes d'installation et d'utilisation: Sélectionnez l'emplacement d'installation, l'assemblage du support, la réserve du collecteur, installez le caloduc solaire, connectez le réservoir, la pompe de circulation, le contrôleur, remplissez le milieu de transfert de travail dans la mise en service du pipeline, l'utilisation normale, l'inspection et l'entretien réguliers.

    Veuillez vérifier ici les méthodes et procédures d'installation:

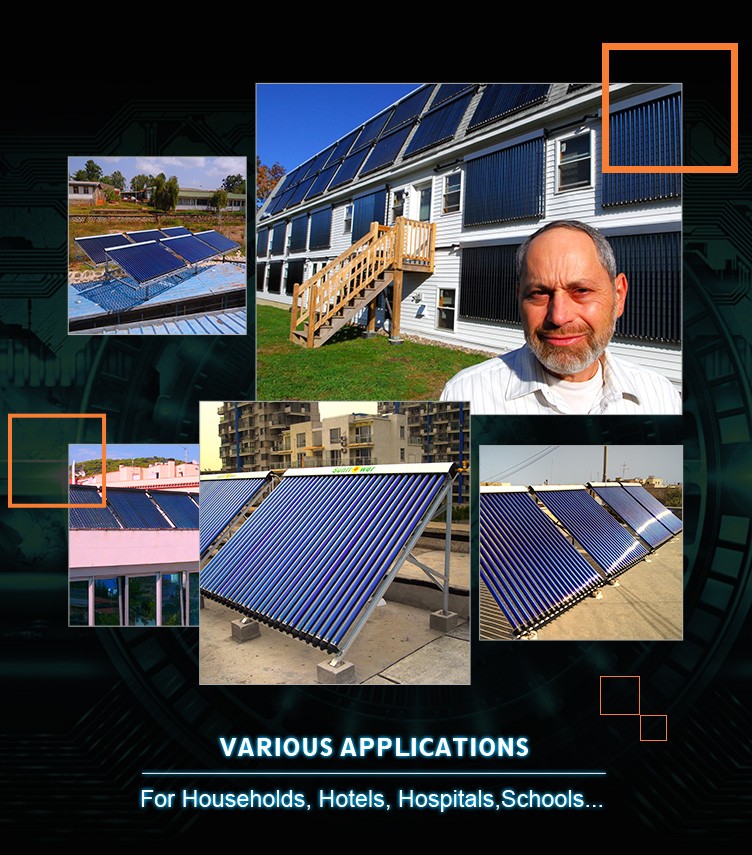

3.2Étuis


SFB 安装 实例


4. Garantie et certificat

  • Le premier tournesol a passé la certification ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark et d'autres systèmes de gestion de la qualité et de test des produits.

  • Période de garantie: 5 ans.



5. Emballage et transport

  • Le chauffe-eau solaire est emballé dans du carton, équipé d'une mousse anti-pression. Pour l'expédition LCL, nous ajouterons des caisses en contreplaqué en cas de dommages lors de la livraison

  • D'autres cartons peuvent être empilés niveau par niveau, mais le sous-sol doit être plat et uniformément sollicité. La limite maximale des cartons de tubes à vide est de 17 niveaux.
