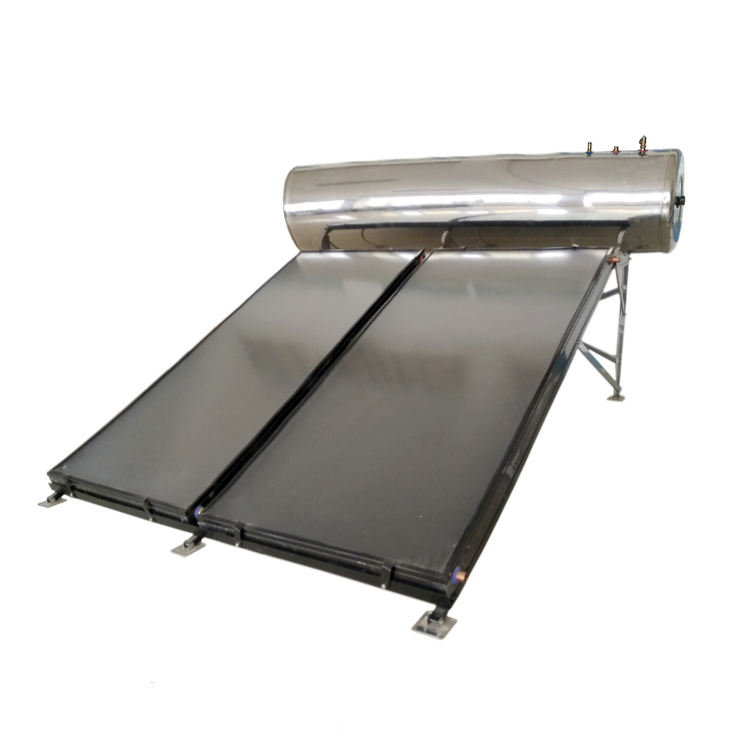

SFFP Integrated Pressureized Flat Plate Solarwarmwasserbereiter

1.1 Übersicht

• SFFP ist ein integrierter Druck-Solarwarmwasserbereiter für den Haushalt, der Sonnenkollektoren verwendet, um Lichtenergie zu absorbieren und eine natürliche Zirkulation aktiv durchzuführen.

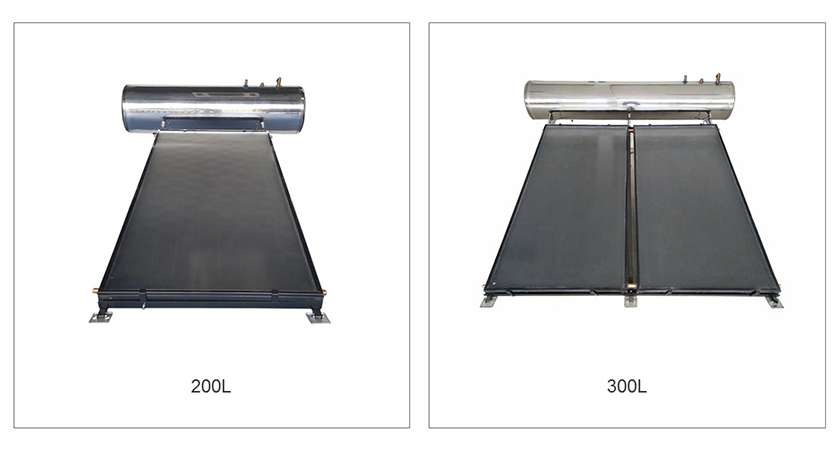

• SFFP besteht hauptsächlich aus 3 häufig verwendeten Modellen, 150L, ​​200L und 300L, um den Bedürfnissen von Familien in verschiedenen Regionen gerecht zu werden. SFFP hat ein breites Anwendungsspektrum in heißen Regionen.

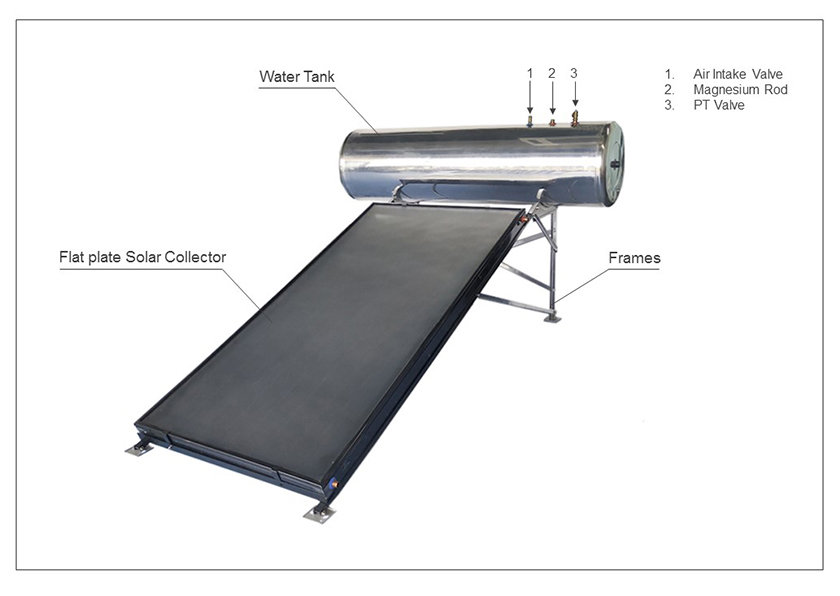

1.2 Struktur

1.3 Arbeitsprinzip

Der Flachkollektor absorbiert Lichtenergie durch eine endotherme Beschichtung, wandelt Lichtenergie in Wärme um und speichert Wärme im isolierten Tank. Er basiert auf dem Prinzip des Thermosiphons für den natürlichen Umlaufheizwassertank. Geschlossener Druckwassertank liefert heißes Hochdruckwasser .

2.1 Eigenschaften

• Die natürliche Zirkulation wird aktiv nach dem Prinzip des Thermosiphons durchgeführt, und der Druck des heißen Wassers ist groß und der Druck ist gleich dem fließenden Wasserdruck.

• Der Wassertank ist mit einer drucktragenden Struktur mit einem Prüfdruck von 0,9 MPa und einem Arbeitsdruck von 0,6 MPa ausgelegt. Das Material des Innentanks besteht aus Edelstahl SUS304 in Lebensmittelqualität, der vollautomatisches Argon-Lichtbogenschweißen und doppelseitiges Argon ist Gasschutz. Die Lebensdauer des Innentanks beträgt mehr als 15 Jahre.

• Der Solarwassertank ist mit Polyurethan mit unabhängigen Blasen isoliert, die Schaumdichte beträgt 36 kg / m3 und der Temperaturabfall von heißem Wasser innerhalb von 12 Stunden beträgt weniger als 2 ° C. Die Temperatur wurde 24 Stunden lang bei 25 ° C gehalten, und dies wurde lange nicht deformiert.

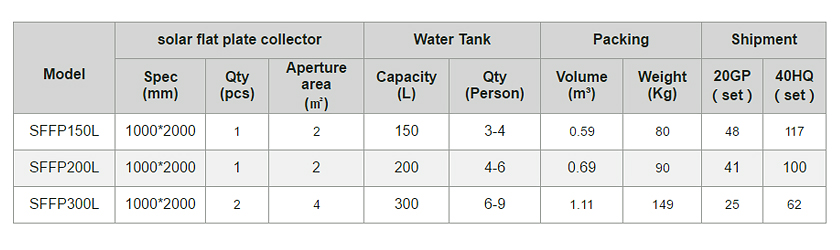

2.2 Technische Daten

2.3 Optionales Zubehör

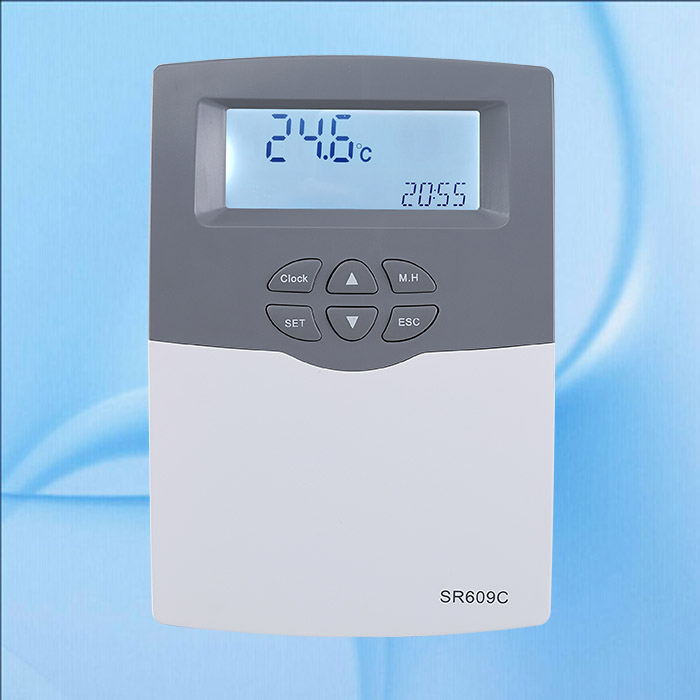

1. SR609C-Controller Anzeige der Wassertemperatur, vollautomatische Steuerung.

2. Elektrische Heizung Zusatzheizgeräte.

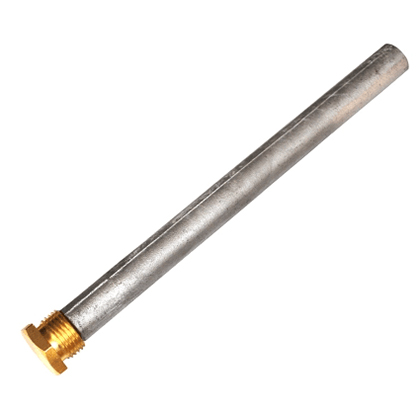

3. Magnesiumstab Anodenschutz, schützen Sie den Innenzylinder vor Korrosion.

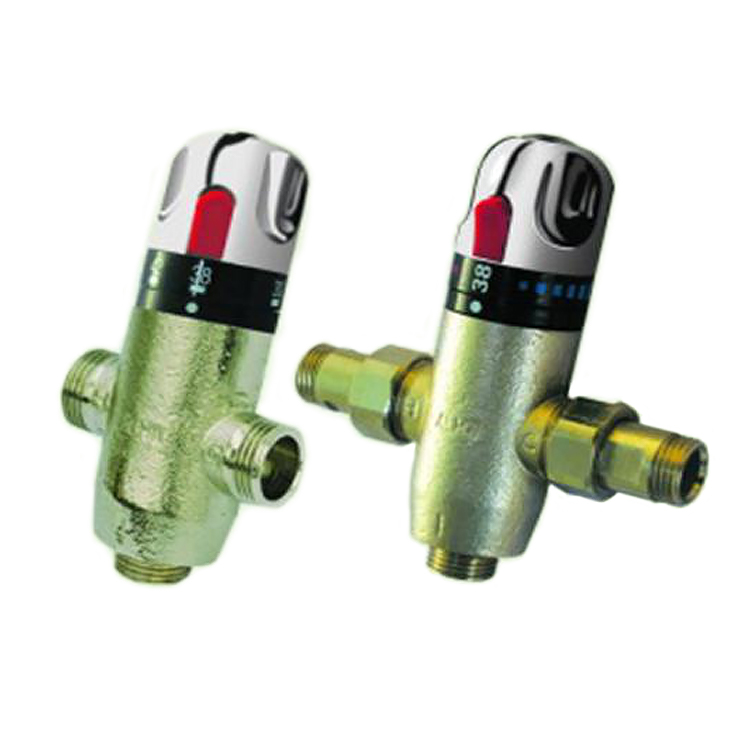

4. Thermostatventil Regelmäßige Steuerung der Auslasstemperatur entsprechend der Einstellung.

3.1 Installation

• SFFP kann auf dem Boden, auf einem Flachdach oder auf einem schrägen Dach installiert werden. Die Halterung und die Montagebasis sind fest miteinander verbunden.
• Installations- und Verwendungsschritte: Wählen Sie den Installationsort, die Halterungsbaugruppe und den Wassertank aus, installieren Sie die Solarwärmeleitung, schließen Sie die Warm- und Kaltwasserleitungen an, füllen Sie Wasser in den Tank und überprüfen Sie das System, den normalen Gebrauch, die regelmäßige Inspektion und Wartung.

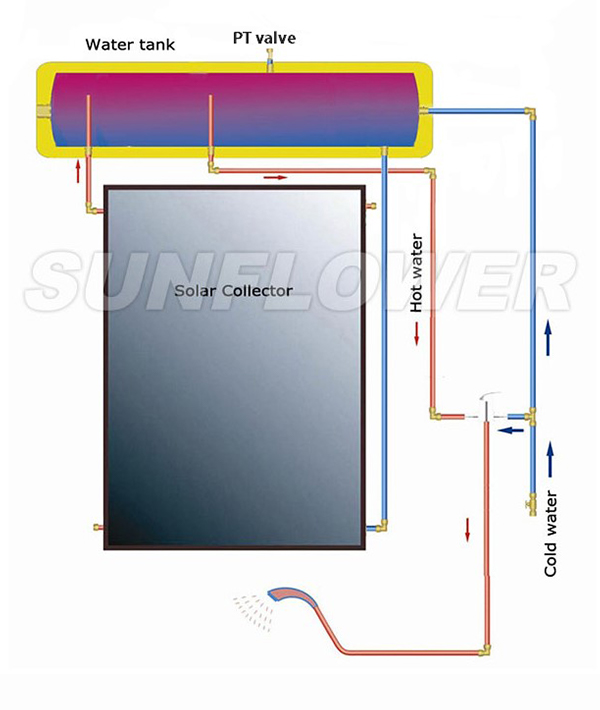

3.2 Rohrverbindung

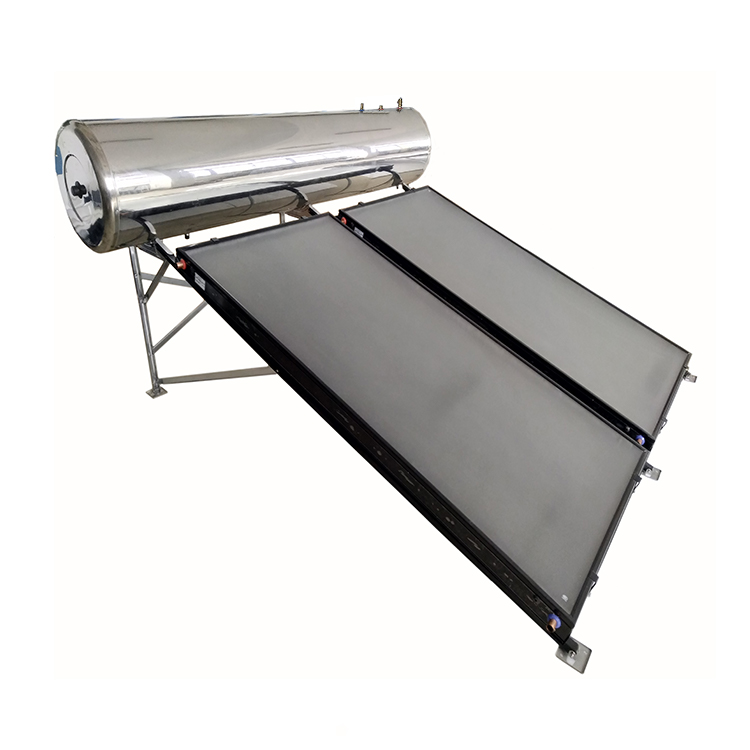

3.3 Fälle
