SFB أنبوب تجميع الطاقة الشمسية

SFB عبارة عن مجمّع شمسي بضغط مقسم ، يحول الطاقة المشعة الشمسية الممتصة إلى طاقة حرارية باستخدام أنبوب فراغ شمسي. سيتم نقل الطاقة الحرارية إلى مجاري النحاس بواسطة مبدأ الأنابيب الحرارية ، وتحولها أخيرًا إلى طاقة حرارية يمكن استخدامها من قبل أنظمة التدفئة الشمسية.
  • SFB
  • النحاس الأحمر + سبائك الألومنيوم
  • يمتص الأنبوب الحراري الطاقة الحرارية
  • هيكل مضغوط
  • 5 سنوات
  • 10  12  15  16  20  24  30
  • 100L  120L  150L  160L  200L  240L  300L
الكمية:

1. مقدمة المنتج

1.1نظرة عامة

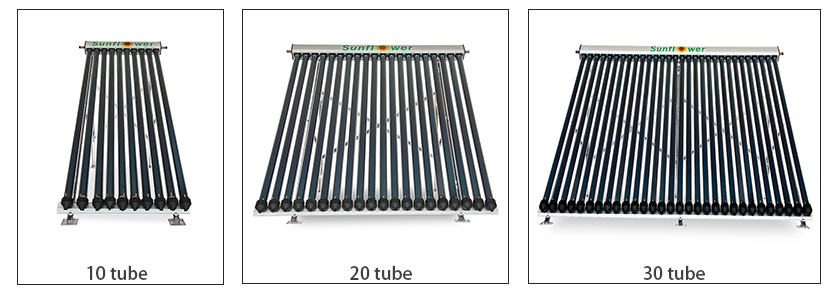

SFB 拼图

  • SFB ، مجمع طاقة شمسية مقسوم الضغط ، يستخدم نسبة امتصاص فراغ عالية وخصائص طلاء نسبة انبعاث منخفضة لأنابيب فراغ شمسي ، يحول الطاقة الشمسية المشعة الممتصة إلى طاقة حرارية باستخدام أنبوب فراغ شمسي. سيتم نقل الطاقة الحرارية إلى مجاري النحاس بواسطة مبدأ الأنابيب الحرارية ، وتحولها أخيرًا إلى طاقة حرارية يمكن استخدامها من قبل أنظمة التدفئة الشمسية.

  • يمكن استخدام هذه الطاقة لتسخين المياه الساخنة المنزلية والتجارية ، والإمداد المركزي بالمياه الساخنة في الفنادق والمستشفيات ، وتسخين المسابح ، وتدفئة الفضاء ، وتحلية الطاقة الشمسية وتوليد الطاقة الحرارية الشمسية.

  • يتكون SFB من 7 نماذج شائعة الاستخدام ، 10 أنابيب ، 12 أنبوبًا ، 15 أنبوبًا ، 16 أنبوبًا ، 20 أنبوبًا ، 24 أنبوبًا ، 30 أنبوبًا.

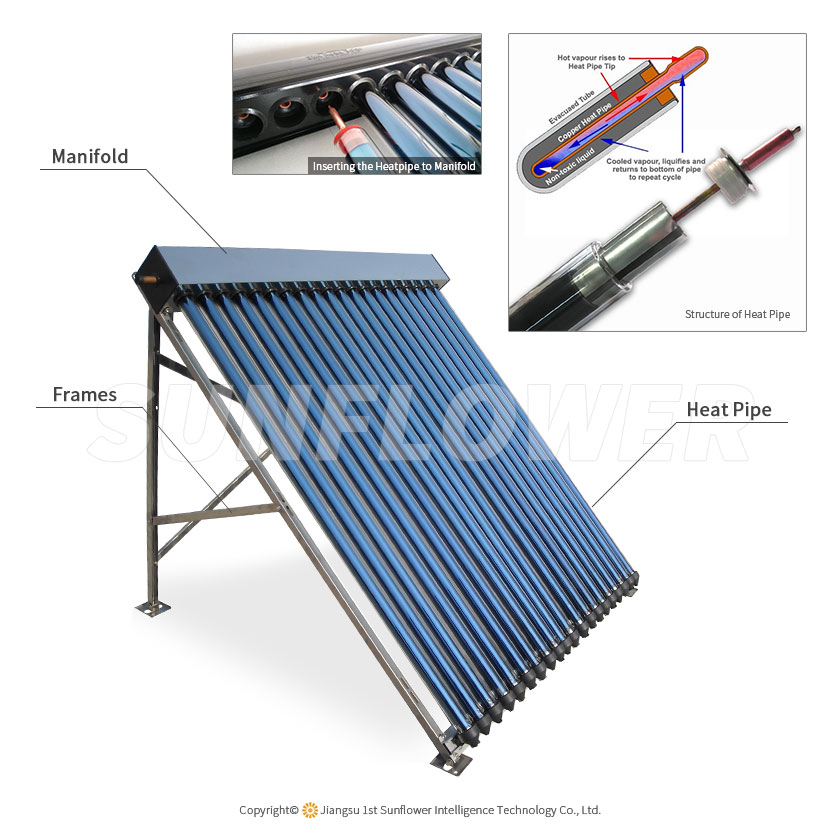

1.2 الهيكل

يتكون SFB من أنابيب فراغ زجاجية متعددة ، أنابيب حراريةوقوس.

SFB 结构 图 官 网

تفاصيل المنتج يرجى التحقق هنا:

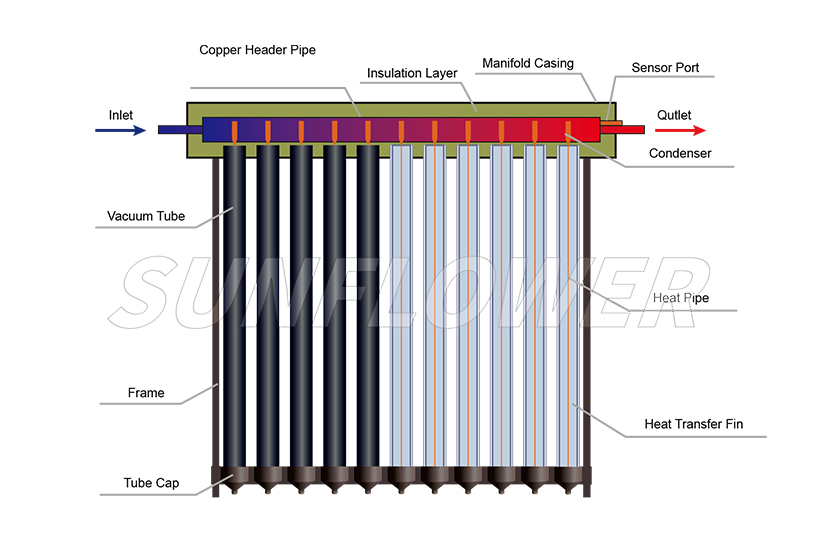

1.3مبدأ العمل

يمتص أنبوب تجميع الفراغ الشمسي الطاقة الشمسية وينقل الحرارة إلى المجاري من خلال الأنابيب الحرارية. يتم تسخين الوسط المتداول عند المرور عبر العداء. في نفس الوقت ، يتم نقل الطاقة الحرارية إلى الخزان أو البركة أو المبادل الحراري بواسطة وسيط نقل الحرارة.

SFB 工作 原理 图




2. الميزات والمواصفات

2.1مميزات

  • جامع الشمسية من نوع الضغط ، ضغط العمل 0.6Mpa ، ضغط الاختبار 0.9Mpa.

  • يعتمد أنبوب التسخين الشمسي على تصميم نقل الحرارة لتغيير الطور ، مع بدء تشغيل سريع للحرارة. يمكن أن يصل أنبوب الحرارة إلى 222 درجة مئوية تحت أشعة الشمس عندما يكون في وضع الاستعداد. والتي يمكن أن توفر الماء الساخن بدرجة حرارة عالية. أنبوب تجميع الفراغ الشمسي مزدوج الطبقة ، طلاء AL / N / AL / SS / CU ، معدل الامتصاص> 92٪ ، الانعكاسية <8٪. عمر الخدمة 15 سنة.

  • عداء النحاس إنتاج المعدات الآلية بدقة عالية.

  • تتكامل تمامًا مع المبنى ومتكاملة في واحد. مناسبة للتركيب على الأسطح المستوية والأسقف المائلة وعلى الأرض

  • اتصال سلس مع خزانات المياه والغلايات والمضخات الحرارية وسخانات المياه الغازية ، إلخ.

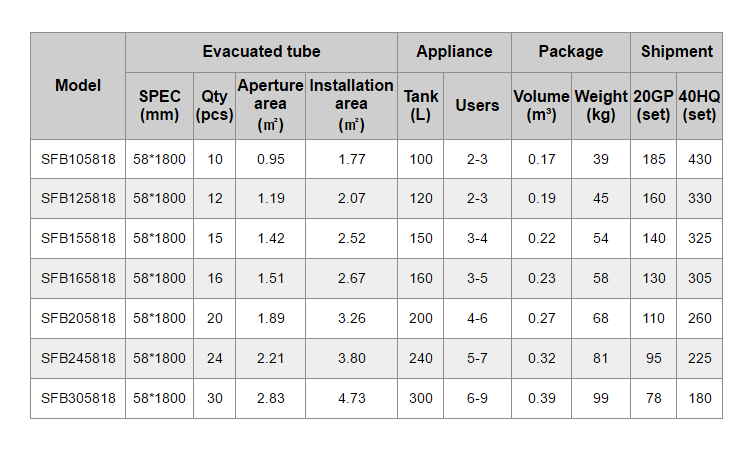

2.2 المواصفات


SFB-p2.2

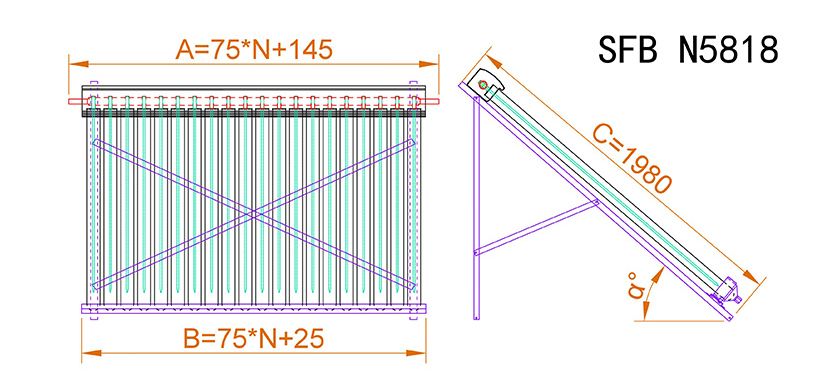

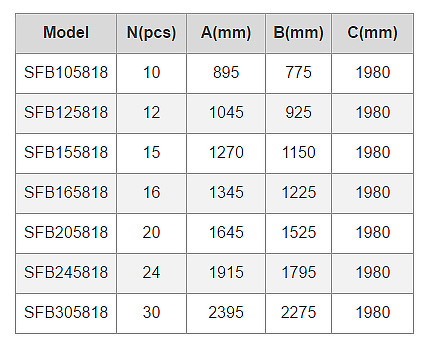

2.3 الحجم


SFB 尺寸 图


SFB 尺寸 1



2.4الملحقات الاختيارية

固定 条






تستخدم لتركيب السقف المائل.
1 (2)

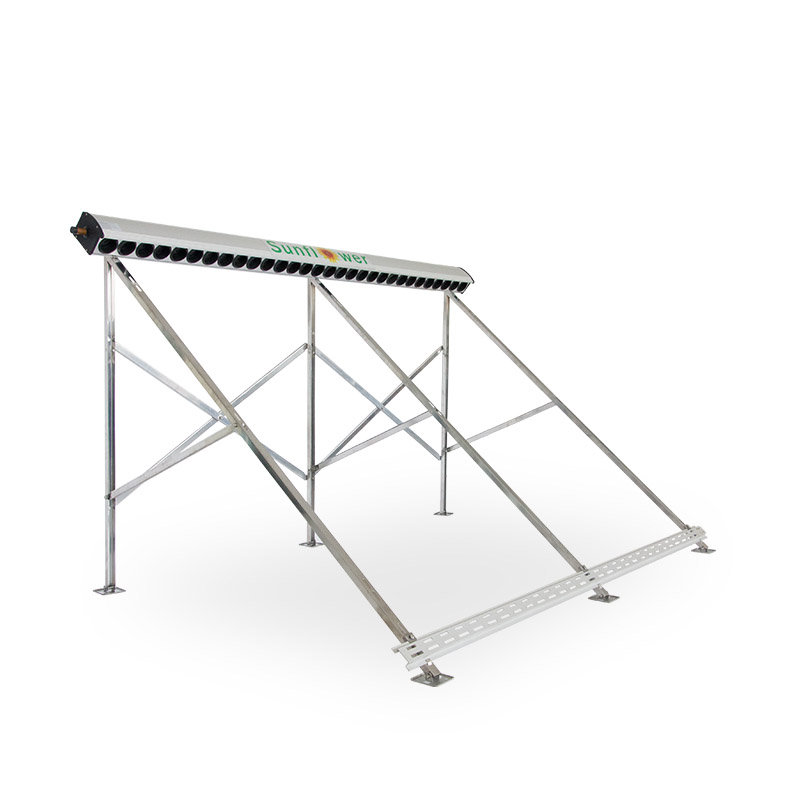

قوس قائم


لتركيب السقف الأرضي أو المسطح.
连接 器




موصل


لجامع أو اتصال الأنابيب.


3. تثبيت المنتج وحالة

3.1 التثبيت

  • يمكن تثبيت SFB على الأرض أو على سطح مستو أو على سطح مائل. الحامل وقاعدة التثبيت متصلان بثبات.
  • خطوات التثبيت والاستخدام: حدد موقع التثبيت ، تجميع الحامل ، الاستعداد المتعدد ، تثبيت أنبوب الحرارة الشمسي ، توصيل الخزان ، مضخة التدوير ، وحدة التحكم ، ملء وسط نقل العمل إلى تشغيل خطوط الأنابيب ، الاستخدام العادي ، الفحص والصيانة الدورية.

    يرجى التحقق هنا من طرق وإجراءات التثبيت:

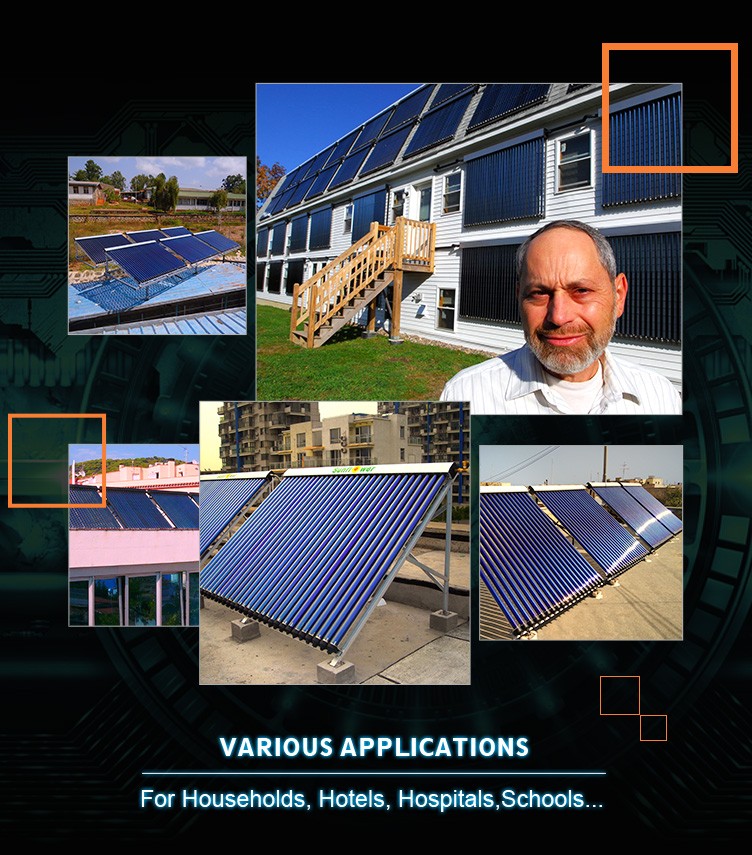

3.2الحالات


SFB 安装 实例


4. الضمان والشهادة

  • اجتاز عباد الشمس الأول ISO9000 ، CE ، Solarkeymark ، SRCC ، BV ، SGS ، Watermark وأنظمة إدارة الجودة الأخرى وشهادات مؤسسات اختبار المنتجات.

  • فترة الضمان: 5 سنوات.



5. التعبئة والنقل

  • سخان الماء الشمسي معبأ في كرتون ، مزود برغوة مقاومة للضغط. بالنسبة لشحنة LCL ، سنضيف حالات من الخشب الرقائقي إلى الخارج في حالة حدوث تلف في التسليم

  • يمكن تكديس كرتون آخر على مستوى الكرتون حسب المستوى ، ولكن يجب أن يكون الطابق السفلي مسطحًا ومجهدًا بالتساوي. الحد الأقصى لكرتون الأنبوب المفرغ هو 17 مستوى.
