Classification et caractéristiques du capteur solaire à tube sous vide tout verre

[Abstrait]

À l'heure actuelle, il existe trois séries de capteurs solaires à tube sous vide tout verre sur le marché: capteur solaire à tube sous vide tout verre ordinaire, capteur solaire à tube sous vide tout verre à tube thermique et capteur solaire à tube sous vide tout verre en U. Trois séries de produits. À l'heure actuelle, le type général de capteur solaire à tube sous vide tout en verre est encore principalement utilisé. La structure et les caractéristiques des trois séries de produits sont présentées une par une.

[Texte]

Capteur solaire ordinaire à tube sous vide tout verre

1.Composition: tube à vide, en-tête, poupée mobile et support

Il existe deux types de tubes croisés et de tubes verticaux.Sa puissance est relativement importante, vous devez réserver 4 mètres carrés de fil d'âme en cuivre pour installer le chauffe-eau. De plus, en raison de la grande puissance, une grande quantité d'énergie électrique est consommée pendant le fonctionnement, bien que les composants internes du chauffe-eau électrique électrique puissent effectivement économiser de l'énergie électrique, mais par rapport au chauffe-eau électrique général, une partie de l'énergie électrique est perdu.

1.1 Construction du tube à vide: Le tube à vide est le composant central du capteur de tube à vide tout en verre et le moteur de l'ensemble du système solaire. Ses performances déterminent les performances de chauffage et la durée de vie de l'ensemble du système.

Diagramme de construction du tube à vide

1.2 Exigences relatives au matériau du tube à vide: le tube à vide adopte du verre borosilicaté 3.3 (teneur en oxyde de fer inférieure à 5%; bonne stabilité thermique; faible coefficient de dilatation thermique est de 3,3 × 10-6 / ° C; bonne résistance aux chocs thermiques, différence de température résistante à la chaleur est plus grande supérieure à 200 ° C; a une résistance mécanique élevée; une bonne résistance à la corrosion chimique; a de bonnes propriétés optiques, une transmission de la lumière ≥ 0,89)

1.3 Exigences techniques du tube à vide:

une. matériau utilisant du verre borosilicaté 3.3;

b. paramètres de performance de séchage à l'air y ≥ 175m2 • ° C / kW (lorsque l'irradiance solaire G ≥ 800W / m2, température ambiante t entre 8 ~ 30 ° C)

c. L'exposition du soleil à la température de l'eau a augmenté de 35 ° C

ré. exposition au rayonnement solaire requise ≤ 3,8 MJ / m2 (lorsque l'irradiance solaire G ≥ 800 W / m2, la température ambiante t entre 8 ~ 30 ° C)

e. coefficient moyen de perte de chaleur ≤0,9 W / m2 · ° C

F. degré de vide ≤5 × 10-2Pa;

g. la résistance aux chocs thermiques doit pouvoir résister à de l'eau froide inférieure à 25 ° C et à de l'eau chaude supérieure à 90 ° C répétée 3 fois en alternance sans dommage;

h. le choc de pression doit pouvoir résister à une pression de 0,6 MP;

Les exigences anti-grêle ne doivent pas être endommagées sous l'impact de i. je. grêle d'une dimension radiale ne dépassant pas 25 mm.

1.4 Technologie de revêtement des tubes sous vide

À l'heure actuelle, il existe deux types de processus de revêtement pour les tubes à vide: le processus de revêtement par gradient et le processus de revêtement par interférence. Le processus de revêtement par interférence est un développement supplémentaire de la technologie de revêtement des tubes à vide, avec un taux d'absorption plus élevé et un taux de dissipation thermique plus faible.

2. caractéristiques du collecteur de tube à vide en verre:

le tube à vide chauffe directement l'eau, l'efficacité d'absorption de chaleur la plus élevée; longue vie; le coût le plus bas. À l'heure actuelle, 80% des projets d'approvisionnement en eau centralisé de l'énergie solaire sur le marché utilisent cette série de produits. Cette série de produits a des exigences élevées sur la conception, l'installation et la construction du système. Si la conception est incorrecte ou l'installation est mauvaise, l'éclatement du tuyau se produira.

Type de caloduc type tube à vide capteur solaire

Le capteur solaire à tube à vide de type caloduc est un nouveau produit développé sur la base du capteur à tube à vide ordinaire. Il a été largement utilisé dans certains domaines spéciaux.

1. type de caloduc type tube à vide capteur solaire caractéristiques

1.1 Structure

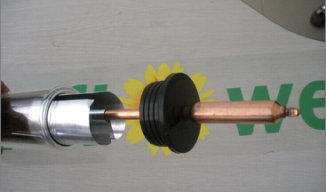

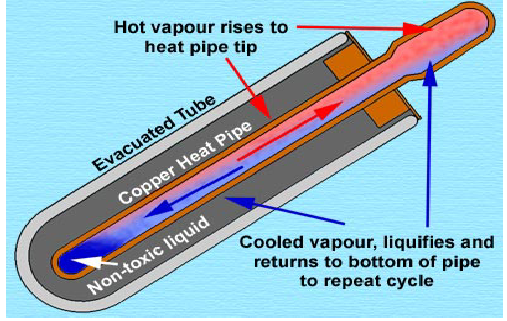

Comme le montre la figure ci-dessus, le caloduc est inséré dans le tube à vide ordinaire, et le caloduc est enveloppé avec l'ailette de profil en aluminium, et l'ailette de profil en aluminium est en contact avec la paroi intérieure du tube à vide pour transmettre la chaleur. Le caloduc est un tube aveugle qui est fermé aux deux extrémités. La technologie de traitement consiste à utiliser un tube en cuivre pur (teneur en cuivre pur ≥ 99,99%, communément appelé cuivre sans oxygène) pour injecter de l'eau distillée, et une séparation et un obturation sous vide. L'eau distillée a un point d'ébullition très bas sous vide, et le transfert de chaleur est effectué par l'absorption de chaleur par évaporation et la libération de chaleur de condensation de l'eau distillée, et l'efficacité du transfert de chaleur est élevée. Cependant, étant donné que le degré de vide du caloduc a une grande influence sur l'efficacité du transfert de chaleur, le tuyau d'échappement (vide) du caloduc a des exigences strictes sur les matériaux et les processus.

Le matériau doit utiliser du cuivre sans oxygène et le noyau de cuivre sans oxygène peut empêcher les ions d'oxygène de pénétrer dans le tuyau. Bien sûr, le prix de ce matériau est également assez cher, ce qui entraîne un coût élevé des produits de caloducs. Les processus de production ordinaires sont difficiles à garantir la qualité du caloduc. L'environnement de production et les équipements de production sont très stricts. Même une petite tache à la main rendra l'aspirateur difficile à garantir. Une fois le vide réduit, l'efficacité du transfert de chaleur sera considérablement réduite.

1.2 Caractéristiques:

Pas de fuite, système stable; haute efficacité thermique; courte durée de vie et coût élevé. Les exigences pour le cuivre sont strictes et le processus de production est strict. Plus l'angle entre le collecteur et le plan de sol est grand, plus l'efficacité est élevée. Le degré de vide dans le tube de cuivre est élevé, et une fois que l'air fuit, l'efficacité chute fortement jusqu'à ce qu'il tombe en panne.

Capteur solaire de type tube à vide de type U

1. structure

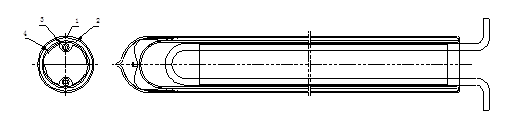

1: tube à vide; 2: couche de film enduit; 3: tube de cuivre en forme de U; 4: aileron profilé aluminium.

Comme le montre la figure ci-dessus, le tube en cuivre en forme de U est inséré dans le tube à vide ordinaire, et le tube en cuivre en forme de U est entouré par l'ailette de type aluminium, et l'ailette de type aluminium et la paroi intérieure sont en contact avec le tube à vide pour transférer la chaleur. Le tube en cuivre en forme de U et le système de tuyauterie, ainsi que les serpentins d'échange de chaleur dans le réservoir d'eau, forment une boucle fermée et échangent de la chaleur par circulation forcée du fluide.

2. caractéristiques:

Transfert de chaleur indirect, fonctionnement sous pression, aucune fuite du tube d'explosion, efficacité thermique élevée et angle d'installation arbitraire. Cependant, l'emballage et le transport sont peu pratiques, doivent être installés et transportés dans leur ensemble et n'ont aucune capacité antigel.

[Conclusion]

En résumé, les trois types de capteurs solaires ont leurs propres caractéristiques. Le type commun de capteurs solaires occupe la majeure partie du marché solaire avec son faible coût, sa longue durée de vie et son rendement élevé. Les produits de transfert de chaleur ont des effets de conduction thermique. Principalement utilisés dans certains équipements industriels de transfert de chaleur et de dissipation de chaleur à grande vitesse, les produits en tube en U sont principalement utilisés dans des endroits résidentiels haut de gamme et exigeants en eau avec des exigences de qualité de l'eau élevées.
