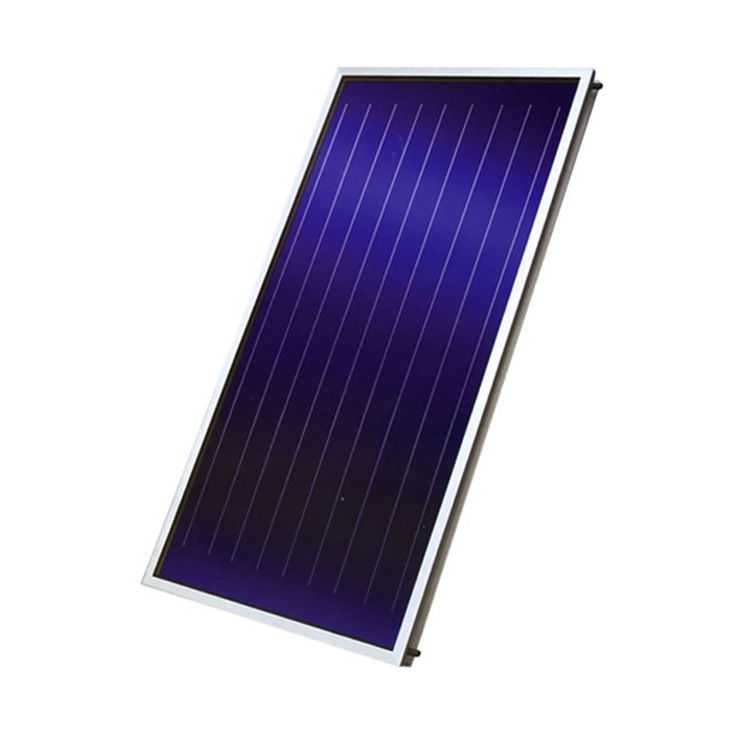

Capteurs solaires à plaque plate SFF

Les capteurs solaires à plaques plates SFF sont les composants de base de l'utilisation de la chaleur solaire à basse température. Les capteurs solaires à plaques plates ont été largement utilisés dans le chauffage de l'eau domestique, le chauffage de piscine, le chauffage d'eau industriel, le chauffage au sol et la climatisation, et de nombreux autres domaines.
  • SFF
  • 1 * 2M
  • Cuivre rouge, alliage d'aluminium, laine de roche
  • Collecte de l'énergie solaire avec un revêtement endothermique
  • Conception structurale sous pression
  • 5 années
Quantité:

1. Description du produit

1.1Aperçu

Le capteur solaire plat SFF est un appareil qui absorbe l'énergie du rayonnement solaire et transfère la chaleur au milieu de travail. Après avoir ajouté le tuyau de circulation et le réservoir d'eau isolé, la température de l'eau est augmentée.


1.2Structure

Le capteur solaire plat SFF est composé d'un noyau absorbant la chaleur, d'un boîtier, d'un couvercle transparent, d'un matériau isolant et des composants associés.


SFF-p1.2


1. Cadre: alliage Alunimum,
2. Noyau intérieur de la carte: cuivre violet
3. Couche: placage chrome noir (absorbance 95%, émittance 10%)
4. Panneau de couverture: verre trempé de 4 mm
5. Conservation de la chaleur: coton de roche (arrière), polyéthylène (côté);
6. Panneau arrière: panneau galvanisé de 0,5 mm
1- Revêtement TXT ordinaire: absorbance 93%, émittance 45% ~ 50%;
2- Placage Revêtement chromé: absorbance 95% ~ 96%, émittance 10%;
3- Revêtement TINOX (Allemagne): absorbance 96%, émittance 6%.


1.3 principe de fonctionnement

La lumière du soleil est irradiée sur la surface du corps absorbant la chaleur avec une couche de revêtement à travers une plaque de couverture transparente, et la majeure partie de l'énergie du rayonnement solaire est absorbée par l'absorbeur, convertie en énergie thermique et transmise au fluide de travail dans le coureur. Ainsi, le fluide de travail froid du fond du collecteur est chauffé par l'énergie solaire dans le canal, et la température est progressivement augmentée, et le fluide de travail chauffé est déchargé du côté supérieur du collecteur dans le réservoir de stockage. En même temps, en raison de l'augmentation de la température du corps absorbant la chaleur, la chaleur est dissipée dans l'environnement à travers le couvercle transparent et le boîtier extérieur, constituant ainsi diverses pertes de chaleur du capteur solaire plat.


2. Caractéristiques et spécifications

2.1Les caractéristiques

  • Capteur solaire à pression, pression de travail 0,6 MPa, pression d'essai 0,9 MPa.

  • Avec revêtement d'absorption sélective, absorption élevée, faible réflectivité.

  • Convient aux exigences de températures moyennes et basses inférieures à 50 ° C.

  • En raison des caractéristiques structurelles, les performances d'isolation sont médiocres, la dissipation thermique est rapide lorsque la température est élevée et la perte de chaleur est importante.

  • Dans la zone glacée hivernale, il s'agit généralement d'éliminer la vidange.

  • Les composants collecteurs de chaleur étant en contact direct avec l'air, ils se corrodent facilement.

  • Parfaitement intégré au bâtiment et intégré en un seul. Convient pour une installation sur des toits plats, des toits en pente et au sol.


2.2 Taille

SFF-p2.2


2.3 Accessoires en option

4roofstraps300

1. Bande fixe

Utilisé pour l'installation de toit incliné.

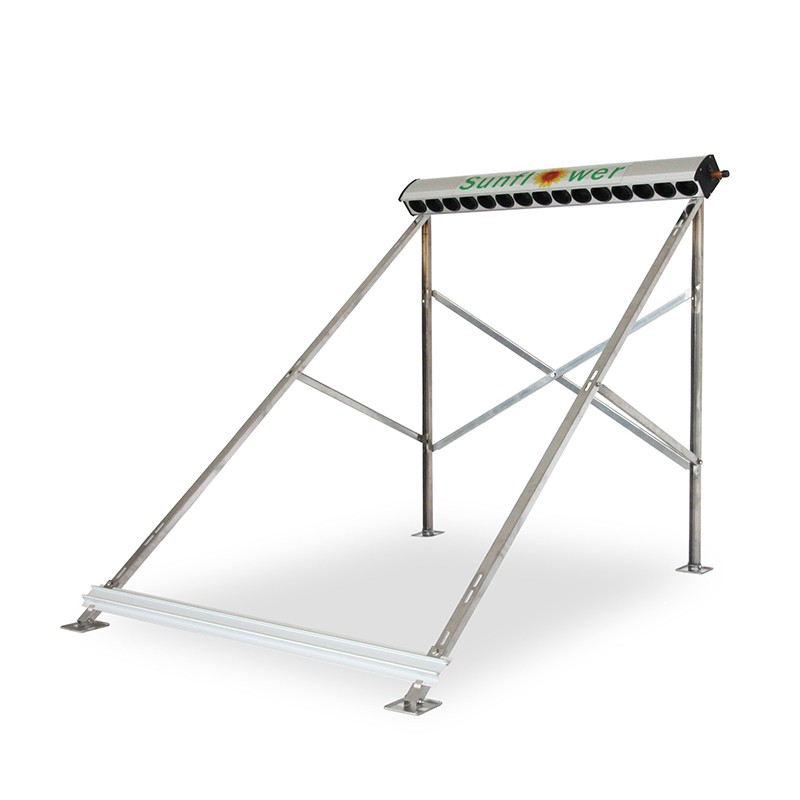

banque de photos (2)

2. Support debout

Pour l'installation au sol ou sur toit plat.

连接 器

3. Connecteur

Pour collecteur ou raccord de tuyau.


3. Cas d'installation du produit

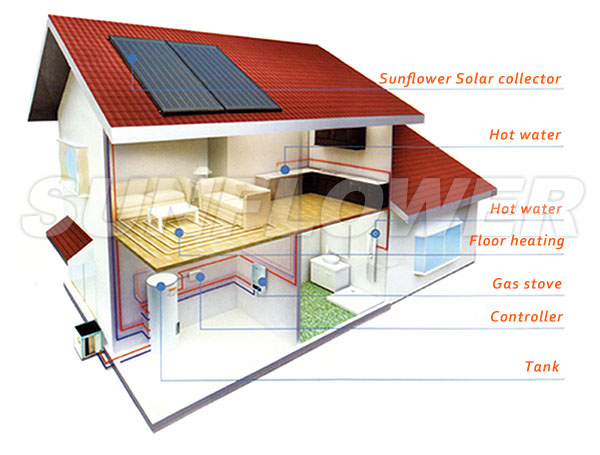

SFF-p3-1

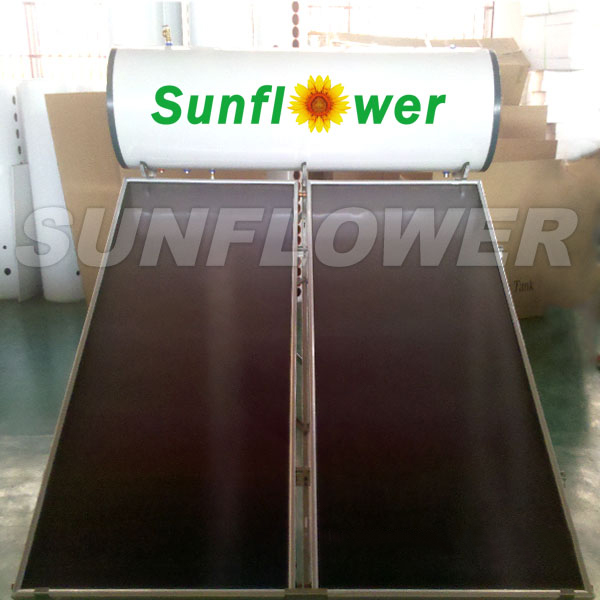

SFF-p3-2
