SR609C Solarcontroller für integrierte unter Druck stehende Solarwarmwasserbereiter

SR609C ist eine intelligente Steuerung für integrierte Solarwarmwasserbereiter. Der Controller lässt sich leicht installieren und hat ein schönes Aussehen, stabile und zuverlässige Leistung.
  • SR609C
  • Geeignet für SFH / SFFP
  • Geeignet für SFH / SFFP
  • Geeignet für SFH / SFFP
  • Geeignet für SFH / SFFP
  • Geeignet für SFH / SFFP
Menge:

1. Produktbeschreibung

1.1 Überblick

SR609C ist eine intelligente Steuerung für integrierte unter Druck stehende Solarwarmwasserbereiter, die vom neuesten Hochleistungs-Mikrocontroller von NXP intelligent gesteuert wird. Alle Geräte arbeiten mit Industriestandards für den Betrieb in kalten, hohen Temperaturen und feuchten Umgebungen, während sie einen Uhrenchip für eine präzise Zeitsteuerung verwenden. Der Controller ist ein LCD-Typ mit schönem Aussehen, stabiler und zuverlässiger Leistung, einfach zu installieren das idealste zubehörprodukt für integrierte drucksolarwarmwasserbereiter.


1.2 Hauptfunktionen

SR609C Solar-Controller kann Wassertemperatur anzeigen, und kann elektrische Heizung und andere Zusatzgeräte, intelligente Allround-Steuerung von Solar-Warmwasserbereitern.

Die Liste mit weiteren Funktionen lautet wie folgt:

  1. LCD

  2. Uhrenanzeige

  3. THEH Timing Heizung

  4. TCYC Einstellung der Temperatur / des Durchflusses für die Warmwasserpumpe, die innerhalb von drei Zeitabschnitten läuft

  5. PHTC Zeitgesteuerter Schutz der Rohrbandheizung

  6. CFR Tank Frostschutz

  7. Einheit Grad Celsius und Fahrenheit Einheit

  8. BEEP Piepser Fehlerwarnung

  9. RST Reset-Funktion

  10. M.H Manuelle Heizung

  11. Intelligenter Heizmodus

  12. Sparmodus

  13. Schutzfunktion

  14. Speicherschutz

  15. Bildschirmschutz

  16. Störungsschutz

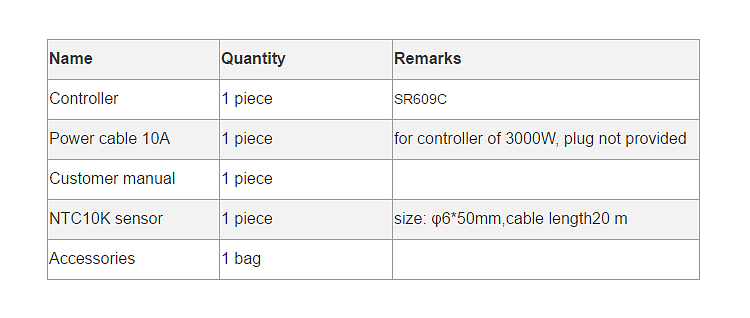

1.3 Lieferumfang

609C 控制器 配置


2. Technische Parameter

2.1 Technische Parameter

  • Stromversorgung: AC100-240V , 50 / 60Hz.

  • Leistungsaufnahme: < 3W.

  • Genauigkeit der Temperaturmessung: ± 1 ° C.

  • Messbereich der Speichertemperatur: 0 bis 100 ° C.

  • Geeignete Leistung der elektrischen Heizung , ≤2000W.

  • Steuerbare elektrische Verfolgung R1 , ≤600W (optional).

  • Umgebungstemperatur: -10 ° C ~ 50 ° C.

  • Wasserdichtigkeitsgrad: IP40.

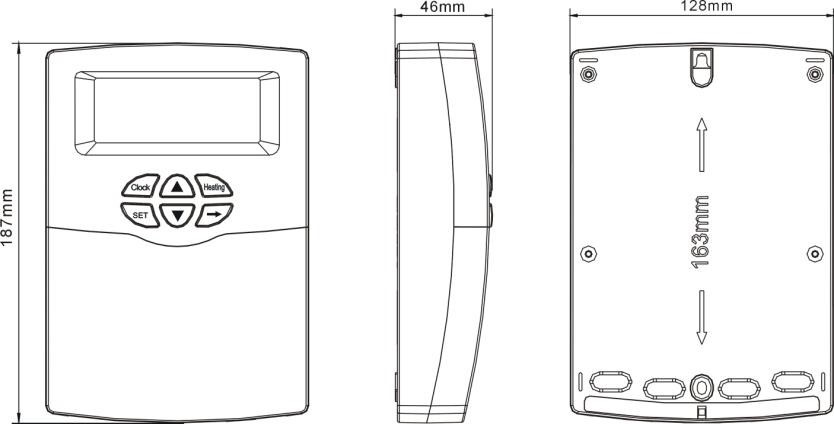

2.2 Größe

187 mm x 128 mm x 46 mm


609 控制器 尺寸



2.3 Optionales Zubehör

2.3.1 Elektromagnetisches Relais: SR802, kann elektrische Heizung von ≤4000W steuern.


drhgeheh

Schützeinheit mit hoher Leistung: SR802

Wenn der Benutzer eine elektrische Heizung als Backup-Gerät wählt, empfehlen wir die Verwendung der Einheit SR802, die den Controller und die elektrische Heizung verbindet.

Technische Daten von SR802 Dimension: 100mmx100mmx65mm

Stromversorgung: 110 V ~ 240 V / Wechselstrom 50/60 Hz

Geeignete Leistung: ≤ 4000W

Verfügbare Umgebungstemperatur: -10 ~ 50 ° C Wasserdichtigkeit: IP43


SR802 ANSCHLUSSDIAGRAMM:



SR802 安装 示意图

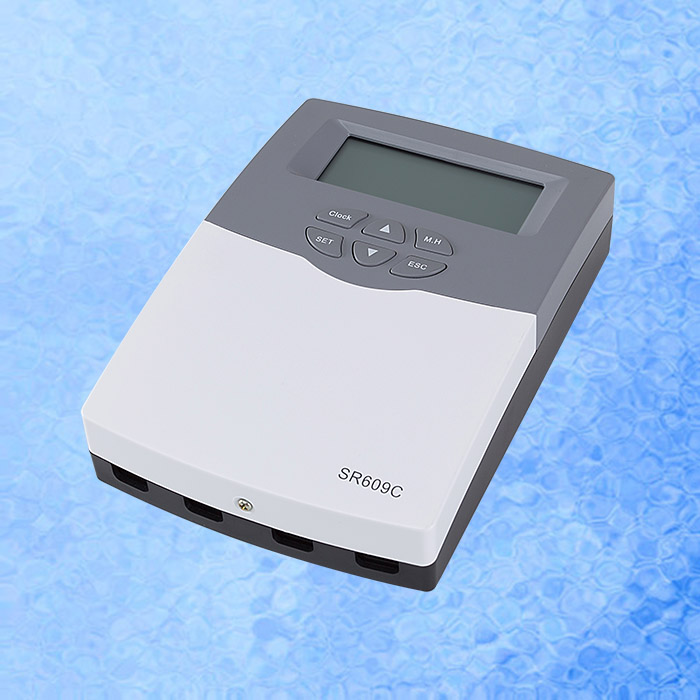

2.3.2 SR609C (steuerbare elektrische Heizung mit 3000 W)

Formabmessungen des Produkts:205 mm x 150 mm x 50 mm


1-160G1160Z5-51


3. Produktinstallation

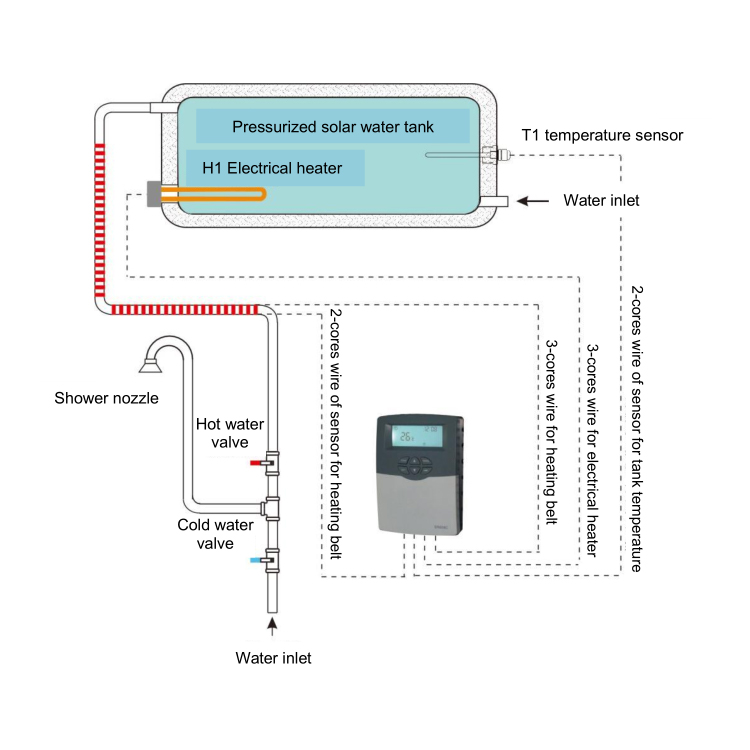

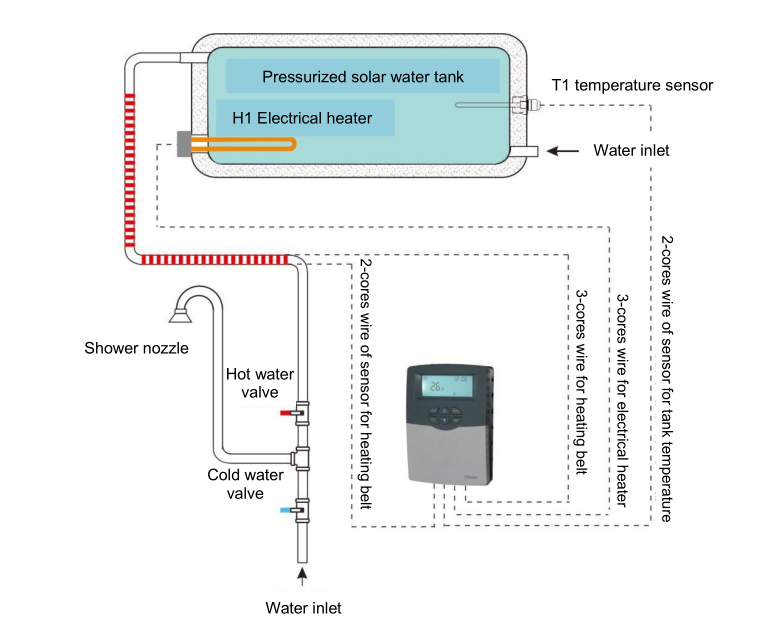

3.1 SR609C-Installationsdiagramm lautet wie folgt:

609c 控制器 安装 详情 页 用


3.2 SR609C Installationslink zum Herunterladen:

SR609C-DE-20170725.pdf
