SFO-PT20 Drucktemperaturventil (P / T)

Das PT-Ventil ist für Solarwarmwasserbereiter mit Druck geeignet und verfügt über zwei Schutzfunktionen für Temperatur und Druck.
  • SFO-PT20

  • für SFH / SFBS / SFFP

  • Kupfer

  • Schutzsystem

  • Doppelte Schutzfunktionen von Temperatur und Druck

  • 1 Jahr

Menge:

1. Produktbeschreibung

  • Das PT-Ventil ist ein Druck- und Temperatursicherheitsventil für Solarwarmwasserbereiter (geschlossene Behälter) und kann das System durch Temperatur und Druck schützen. Es ist eine Sicherheitsschutzvorrichtung für Solarwarmwasserbereiter.


  • Wenn im Wassertank die Wassertemperatur steigt, dehnt sich das Wasservolumen aus und gleichzeitig steigt der Druck im Inneren. Das PT-Ventil verfügt über zwei Arbeitsmodi: Druck und Temperatur.


1) Wenn der Tankdruck auf den eingestellten Wert ansteigt, öffnet das PT-Ventil und schützt das Solarwasserheizsystem durch Ablassen des Drucks.

2) Wenn die Temperatur des Tanks auf den eingestellten Wert ansteigt, das PT-Ventil öffnet und das Wasser abläuft, während kaltes Wasser in den Tank gelangt, um das solare Wasserheizsystem zu schützen, indem Temperatur und Druck im Inneren reduziert werden.


  • Das PT-Ventil öffnet, wenn entweder Temperatur oder Druck den eingestellten Wert erreicht haben.


2. Arbeitsprinzip

  • Das PT-Ventil ist nicht auf eine äußere Kraft angewiesen, sondern nutzt die Kraft des Mediums selbst und die Kraft, die durch die Wärmeausdehnung des Temperaturerfassungselements erzeugt wird, um die Last der Feder zum Öffnen der Ventilklappe zu überwinden und die Nennflüssigkeitsmenge abzulassen um zu verhindern, dass Druck und Temperatur den Sicherheitsnennwert überschreiten.

  • Wenn sich Druck und Temperatur wieder normalisieren, schließt das Ventil wieder und verhindert, dass das Medium weiter herausfließt.

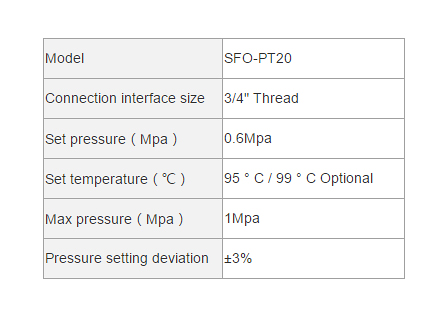

3. Technische Parameter

PT 阀 详情 页 规格 表

Der eingestellte Druck und die Temperatur der PT-Ventile können je nach Kundenwunsch chargenweise angepasst werden.


4. Produktinstallation

  • Die Auswahl des PT-Ventildruckeinstellwerts liegt im Allgemeinen geringfügig unter dem Maximaldruck (Pmax), dem das gesamte System standhalten kann. In einem Solarwasserheizsystem werden im Allgemeinen 0,6 MPa (6 bar) gewählt.
  • Der Druck des PT-Ventils kann nicht mit dem normalen Betriebsdruck übereinstimmen. Eine zu nahe am normalen Betriebsdruck kann zu einer häufigen Druckentlastung des Ventils führen und die Lebensdauer des Ventils verkürzen.
  • Normalerweise wird empfohlen, dass der Kaltwassereinlassdruck 2,5-3 bar (0,25-0,3 MPa) beträgt. Wenn der Kaltwassereinlassdruck zu hoch ist, empfehlen wir die Installationa WasserdruckregelventilWasserdruckregelventil


5. Produktinstallation

  • Das PT-Ventil sollte oben oder seitlich am Warmwasserbereiter installiert werden und das Temperaturfühlerelement muss vollständig in Wasser eingetaucht sein.
  • Das PT-Ventil kann horizontal oder vertikal installiert und nicht umgedreht werden.

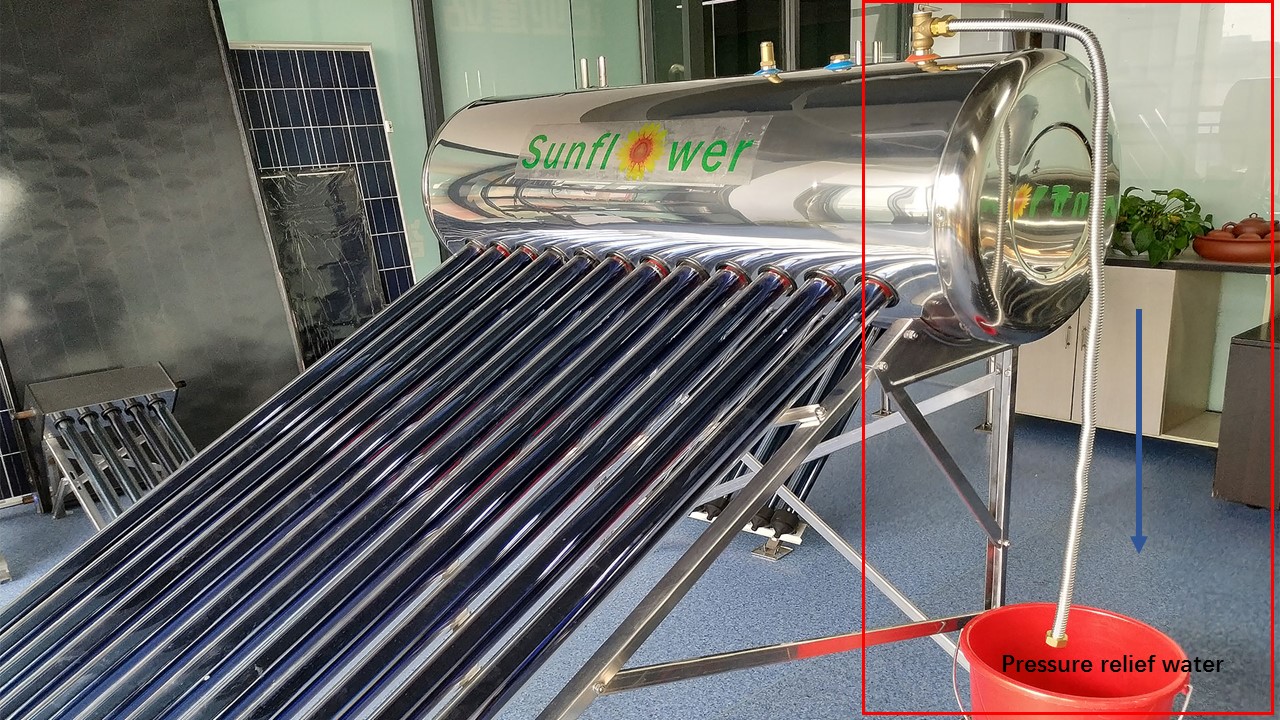

  • Installieren Sie die Abflussrohre, um eine Kontamination der Tankoberfläche zu vermeiden. Das Abflussrohr sollte an den Bodenablauf oder den Kollektor angeschlossen werden.
  • Stellen Sie beim Anschließen des Abflussrohrs sicher, dass wir den Abfluss beobachten können. Das Abflussrohr sollte gut gegen Einfrieren und Auslaufen geschützt sein, es frei halten und Verstopfungen verhindern.
  • A Wasserdruckregelventil mMuss im Heißwassersystem installiert werden, um einen plötzlichen Anstieg des Wasserdrucks zu verhindern und den normalen Betrieb des Sicherheitsventils zu beeinträchtigen.
  • Regelmäßige Inspektion, der Sicherheitsventilgriff wird mindestens einmal im Jahr geschwungen, Wasser verlässt den Griff und kehrt in seine ursprüngliche Position zurück, kein Wasser, um anzuzeigen, dass das Ventil ungültig ist, es sollte sofort ersetzt werden.
  • Schmutz wirkt sich direkt auf den Betrieb des Ventils aus. Bitte verwenden Sie eine saubere Wasserversorgung. Hartwasserbereiche müssen die Anzahl der regelmäßigen Inspektionen erhöhen.

PT 阀 阀
