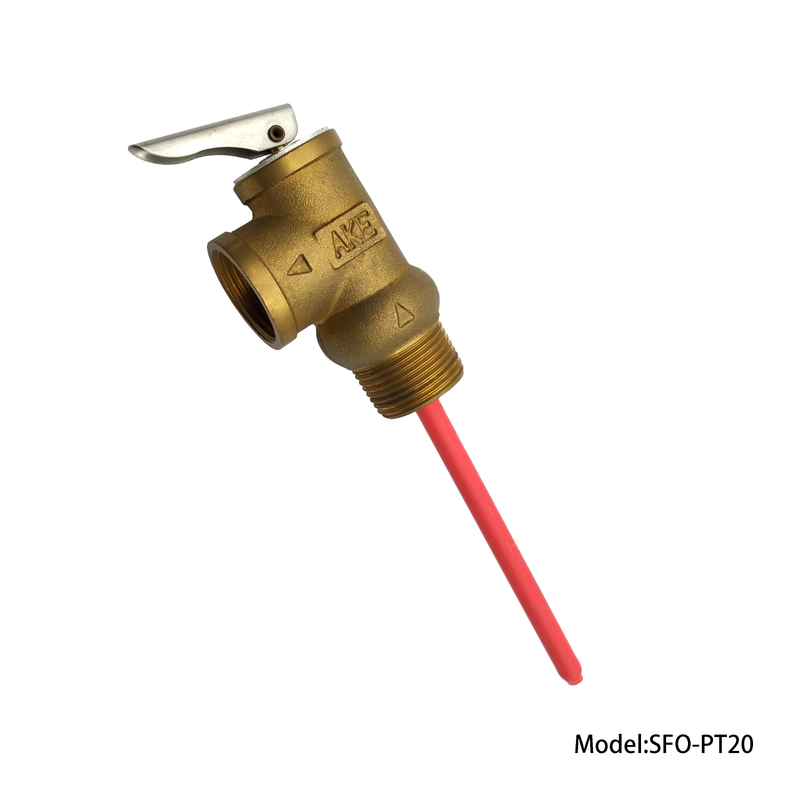

Soupape de température de pression SFO-PT20 (P / T)

La vanne PT convient aux chauffe-eau solaires à pression et a deux fonctions de protection de la température et de la pression.
  • SFO-PT20

  • pour SFH / SFBS / SFFP

  • cuivre

  • Système de protection

  • Double fonction de protection de la température et de la pression

  • 1 année

Quantité:

1. Description du produit

  • La vanne PT est une soupape de sécurité de pression et de température, pour les chauffe-eau solaires à pression (conteneurs fermés) et peut protéger le système par la température et la pression. Il s'agit d'un dispositif de protection de sécurité pour les chauffe-eau solaires.


  • Dans le réservoir du système de chauffage solaire, lorsque la température de l'eau augmente, le volume de l'eau augmente et la pression à l'intérieur augmente en même temps. La vanne PT possède deux modes de fonctionnement: pression et température.


1) Lorsque la pression du réservoir augmente jusqu'à la valeur définie, la vanne PT s'ouvre et protège le système de chauffe-eau solaire en vidangeant la pression.

2) Lorsque la température du réservoir augmente jusqu'à la valeur définie, la vanne PT s'ouvre puis l'eau s'écoule pendant que l'eau froide entre dans le réservoir pour protéger le système de chauffage solaire de l'eau en réduisant la température et la pression à l'intérieur.


  • La vanne PT s'ouvre lorsque la température ou la pression atteint la valeur définie.


2. Principe de fonctionnement

  • La valve PT ne dépend d'aucune force externe, mais utilise la force du fluide lui-même et la force générée par l'expansion thermique de l'élément de détection de température pour surmonter la charge du ressort pour ouvrir le volet de la valve, drainer la quantité nominale de fluide pour empêcher la pression et la température de dépasser la valeur de sécurité nominale.

  • Lorsque la pression et la température reviennent à la normale, la vanne se referme et empêche le fluide de continuer à s'écouler.


3. Paramètres techniques

PT 阀 详情 页 规格 表

La pression et la température de consigne des vannes PT peuvent être personnalisées par lots selon les exigences du client.


4. Installation du produit

  • La sélection de la valeur de réglage de la pression de la vanne PT est généralement légèrement inférieure à la pression maximale (Pmax) que l'ensemble du système peut supporter. 0,6 MPa (6 bar) est généralement sélectionné dans un système de chauffage solaire de l'eau.
  • La pression de la vanne PT ne peut pas être identique à la pression de fonctionnement normale, trop proche de la pression de fonctionnement normale peut entraîner une décompression fréquente de la vanne, réduire la durée de vie de la vanne.
  • Habituellement, il est recommandé que la pression d'entrée d'eau froide soit de 0,25-0,3 MPa (2,5-3 bar) .Si la pression d'entrée d'eau froide est trop élevée, nous vous recommandons d'installera vanne de régulation de pression d'eau. (Vanne de régulation de pression d'eau


5. Installation du produit

  • La vanne PT doit être installée sur le dessus ou sur le côté du chauffe-eau et l'élément de détection de température doit être complètement immergé dans l'eau.
  • La vanne PT peut être installée horizontalement ou verticalement et ne peut pas être inversée.
  • Installez la tuyauterie de vidange pour éviter la contamination de la surface du réservoir.
  • Lors du raccordement du tuyau de vidange, assurez-vous que nous pouvons observer la vidange.Le tuyau de vidange doit être bien protégé contre le gel et les fuites, le garder dégagé et éviter tout blocage.
  • A vanne de régulation de pression d'eau mdoit être installé dans le système d'eau chaude pour éviter une augmentation soudaine de la pression de l'eau et affecter le fonctionnement normal de la soupape de sécurité.
  • Inspection périodique, la poignée de la soupape de sécurité est balancée au moins une fois par an, l'eau quitte la poignée et revient à sa position d'origine, pas d'eau pour indiquer que la soupape n'est pas valide, elle doit être remplacée immédiatement.
  • La saleté affectera directement le fonctionnement de la vanne, veuillez utiliser une alimentation en eau propre.Les zones d'eau dure doivent augmenter le nombre d'inspections régulières.

PT 阀 安装
