SFF-Flachkollektoren

SFF-Flachkollektoren sind die Grundkomponenten der solaren Niedertemperatur-Wärmenutzung. Flachkollektoren sind in der häuslichen Warmwasserbereitung, Schwimmbadheizung, industriellen Warmwasserbereitung, Fußbodenheizung und Klimaanlage sowie in vielen anderen Bereichen weit verbreitet.
  • SFF

  • 1 * 2M

  • Rotes Kupfer, Aluminiumlegierung, Steinwolle

  • Sonnenenergie mit endothermer Beschichtung sammeln

  • Drucktragende Konstruktion

  • 5 Jahre

Menge:

1. Produktbeschreibung

1.1Überblick

Der flache SFF-Solarkollektor ist ein Gerät, das Sonnenenergie absorbiert und Wärme an das Arbeitsmedium überträgt. Nach dem Hinzufügen des Umlaufrohrs und des isolierten Wassertanks wird die Wassertemperatur erhöht.


1.2Struktur

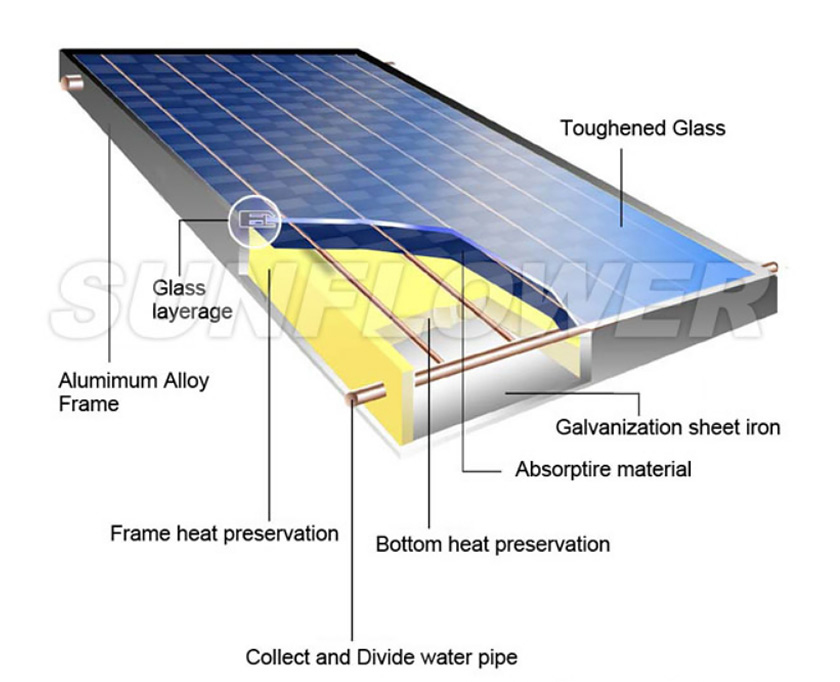

Der flache SFF-Solarkollektor besteht aus einem wärmeabsorbierenden Kern, einem Gehäuse, einer transparenten Abdeckung, einem Isoliermaterial und verwandten Komponenten.


SFF-p1.2


1. Rahmen: Alunimum Alloy,
2. Innerer Kern der Platine: Lila Kupfer
3. Schicht: Schwarzchrom beschichten (Absorption 95%, Emittanz 10%)
4. Abdeckplatte: 4 mm gehärtetes Glas
5. Wärmeerhaltung: Rock Cotton (Rückseite), Polyethylen (Seite);
6. Rückwand: 0,5 mm verzinkte Platte
1- Gewöhnliche TXT-Beschichtung: Absorption 93%, Emittanz 45% ~ 50%;
2- Beschichtung Verchromung: Absorption 95% ~ 96%, Emittanz 10%;
3- TINOX (Deutschland) -Beschichtung: Absorption 96%, Emittanz 6%.


1.3 Funktionsprinzip

Das Sonnenlicht wird mit einer Beschichtungsschicht durch eine transparente Abdeckplatte auf die Oberfläche des wärmeabsorbierenden Körpers bestrahlt, und der größte Teil der Sonnenstrahlungsenergie wird vom Absorber absorbiert, in Wärmeenergie umgewandelt und auf das Arbeitsfluid im Läufer übertragen. Somit wird das kalte Arbeitsfluid vom Boden des Kollektors durch die Sonnenenergie im Läufer erwärmt, und die Temperatur wird allmählich erhöht, und das erwärmte Arbeitsfluid wird von der Oberseite des Kollektors in den Speichertank abgegeben. Gleichzeitig wird aufgrund des Temperaturanstiegs des wärmeabsorbierenden Körpers Wärme über die transparente Abdeckung und das äußere Gehäuse an die Umgebung abgegeben, wodurch verschiedene Wärmeverluste des flachen Sonnenkollektors entstehen.


2. Merkmale und Spezifikationen

2.1Eigenschaften

  • Drucksolarkollektor, Arbeitsdruck 0,6 MPa, Prüfdruck 0,9 MPa.

  • Mit selektiver Absorptionsbeschichtung, hoher Absorption, geringem Reflexionsvermögen.

  • Geeignet für mittlere und niedrige Temperaturanforderungen unter 50 ° C.

  • Aufgrund der strukturellen Eigenschaften ist die Isolationsleistung schlecht, die Wärmeableitung ist schnell, wenn die Temperatur hoch ist, und der Wärmeverlust ist groß.

  • Im eisigen Wintergebiet wird in der Regel die Entsorgung geleert.

  • Da die Wärmesammelkomponenten in direktem Kontakt mit der Luft stehen, können sie leicht korrodieren.

  • Perfekt in das Gebäude integriert und in eines integriert. Geeignet für die Installation auf Flachdächern, Schrägdächern und auf dem Boden.

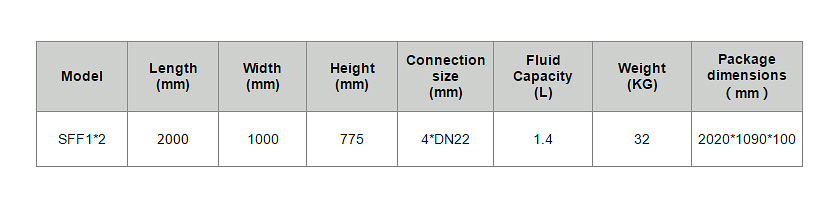

2.2 Größe

SFF-p2.2


2.3 Optionales Zubehör

4 Dachgurte300

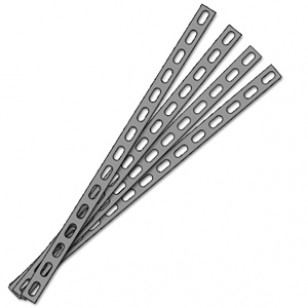

1. Fester Streifen

Wird für die Schrägdachmontage verwendet.


Fotobank (2)

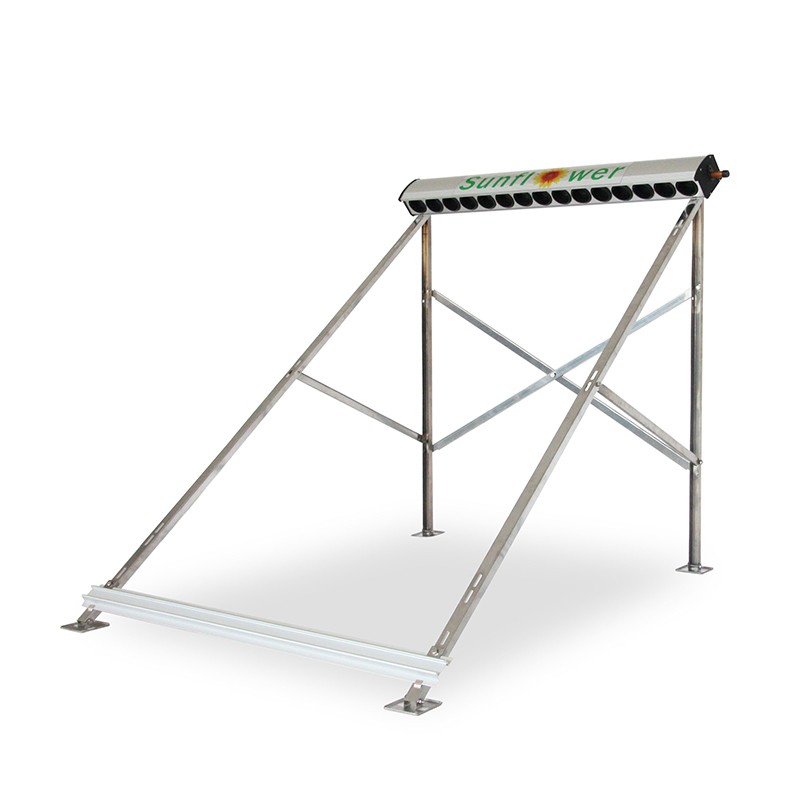

2. Stehende Halterung

Für Boden- oder Flachdachmontage.

连接 器

3. Anschluss

Für Kollektor- oder Rohranschluss.

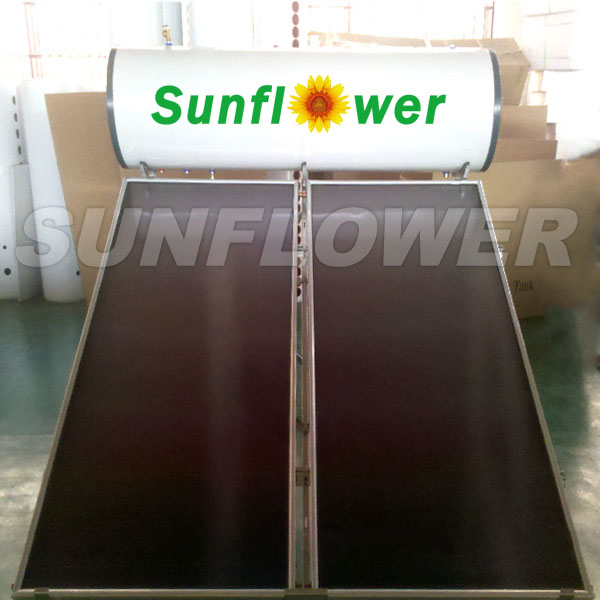

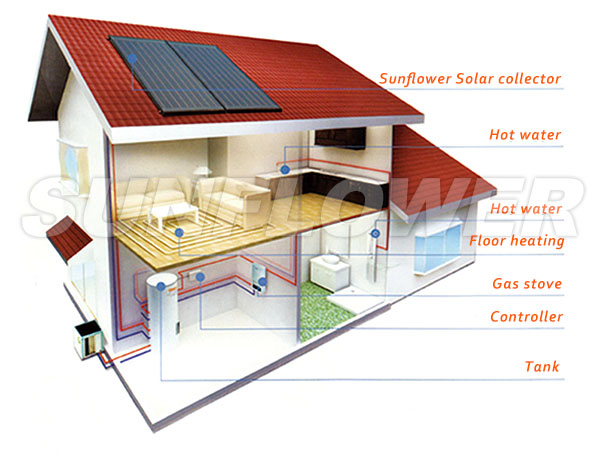

3. Produktinstallationsfall

SFF-p3-1



SFF-p3-2
