Несколько наиболее часто используемых солнечных коллекторов с вакуумными трубками

Вакуумный трубчатый солнечный коллектор представляет собой солнечный коллектор, который использует стеклянную трубку и имеет вакуумное пространство между стенкой трубки и радиатором. Вакуумный трубчатый солнечный коллектор также содержит цельностеклянные вакуумные трубчатые коллекторы и вакуумные трубчатые коллекторы со стеклометаллической структурой. По структуре вакуумные солнечные коллекторы можно разделить на три категории, а именно: цельностеклянные солнечные коллекторы с вакуумными трубками, U-образные солнечные коллекторы с вакуумными трубками и солнечные коллекторы с вакуумными трубками с тепловыми трубками.

Цельностеклянный вакуумный трубчатый солнечный коллектор.

Коллектор коллектора в полностью стеклянном солнечном коллекторе с вакуумированными трубками состоит из вакуумированных коллекторных трубок, коллекторов, задних бабок, кронштейнов и других компонентов, а цельностеклянный вакуумный коллектор используется как компонент коллектора, а затем соединение. вакуумные трубки вместе, чтобы образовать единое целое. Если вода находится в стеклянной трубке, солнечное излучение будет проходить через покровное стекло вакуумного коллектора и затем поглощаться внутренней стеклянной трубкой, покрытой селективным поглощающим покрытием. Вода в трубке может непосредственно нагреваться. Как правило, коллектор в основном используется для систем, не работающих под давлением.

Поскольку внутренняя труба коллекторной трубы коллектора коллектора находится в прямом контакте с водой, а металлические материалы, такие как медь и нержавеющая сталь, не используются, экономичность все еще довольно высока, а стеклянная труба имеет высокую коррозионную стойкость, поэтому Сборник цельностеклянных вакуумных трубок Замена и обслуживание нагревателя также относительно удобны и просты, поэтому этот коллектор подходит для проектов горячего водоснабжения и солнечной энергии. Однако коллектор закрыт силиконовым кольцом, что не позволяет ему работать под давлением. Если вакуумная трубка разорвется во время работы под давлением, вся система может быть парализована. В городах с высокой жесткостью воды в коллекторах и коллекторах легче накапливается накипь, поэтому их необходимо регулярно чистить.

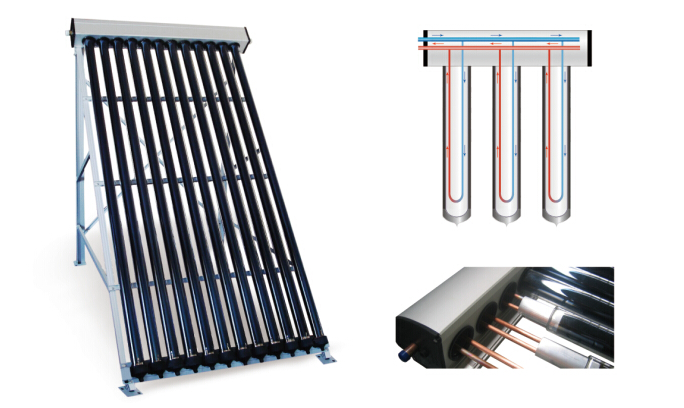

Цельностеклянный вакуумный трубчатый коллектор с U-образной трубкой

Цельностеклянный вакуумный трубчатый коллектор с U-образной трубкой использует цельностеклянные вакуумные коллекторные трубы в качестве теплоносителя, металлические U-образные трубки и двухслойное стекло для вакуумной изоляции. Поглотитель тепла представляет собой внутреннее стекло, покрытое селективным поглощающим покрытием. Рабочая среда теплопередачи в металлической U-образной трубке затем нагревается теплопередающим компонентом. Это улучшенный тип коллектора жатки. Это делает цельностеклянную вакуумную трубку для сбора тепла полностью работоспособной в системе, работающей под давлением. Повышенная надежность. Даже если некоторые из стеклянных вакуумных трубок для сбора тепла будут сломаны, внутренний металлический канал для рабочей жидкости теплопередачи не будет протекать, так что он все еще может нормально работать.

Теплопоглощающий корпус из трубчатого вакуумного солнечного коллектора со стеклометаллической структурой и трубки вакуумного солнечного коллектора без фазового перехода в теплоносителе. Точно так же эта коллекторная труба представляет собой коллектор из коллекторных элементов. Стекло-металлический герметизирующий вакуум представляет собой герметичную конструкцию. Это однослойная стеклянная вакуумная трубка. Полоса поглощения металла используется как пластина поглощения тепла. U-образная трубка используется в качестве металлического проточного канала теплопоглощающего тела. Теплоноситель не будет поэтапным. Существует два метода запечатывания: запечатывание расплавом и запечатывание под действием тепла.

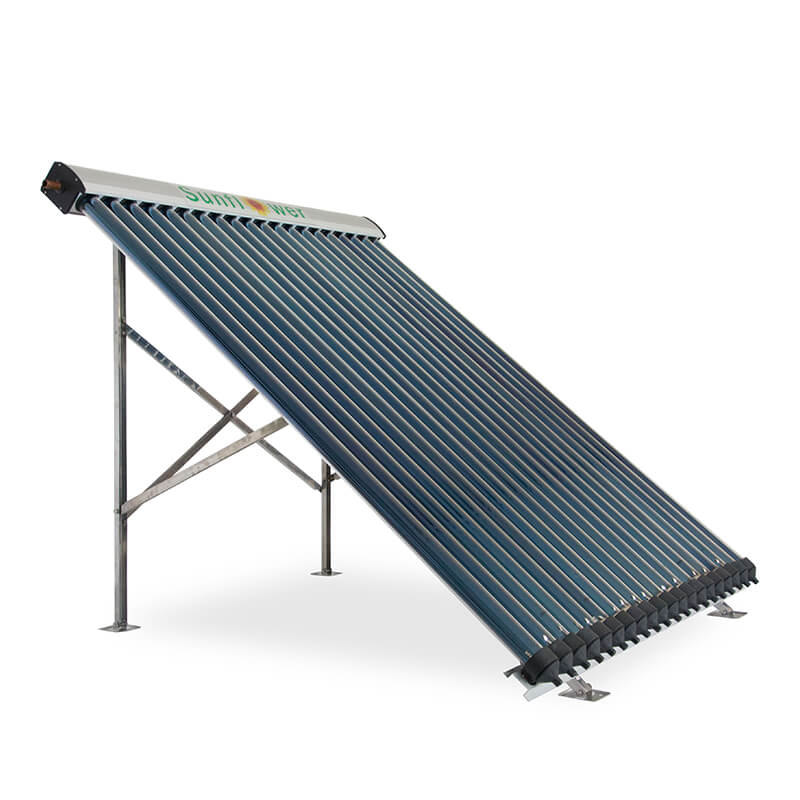

Цельностеклянный вакуумный трубчатый коллектор с тепловыми трубками

Цельностеклянный вакуумный коллектор с тепловыми трубками использует цельностеклянные вакуумные теплообменные трубы в качестве теплоносителя, а также имеет двойное остекление для вакуумной изоляции. Радиатор представляет собой внутреннюю стеклянную трубку, покрытую селективным абсорбирующим покрытием, которая затем проходит через компонент теплопередачи. Секция испарения металлической тепловой трубы нагревается, и тепло передается от металлической тепловой трубы к секции конденсации металлической тепловой трубы, а затем вода или рабочая жидкость теплопередачи в коллекторе нагревается. Его можно использовать в системах, работающих под давлением, а также в системах, не работающих под давлением, и его характеристики относительно надежны. Исходя из предыдущего абзаца, даже если некоторые из стеклянных трубок вакуумного коллектора сломаны, внутренний металлический канал рабочей жидкости теплопередачи не будет протекать, так что он все еще может нормально работать.

Вакуумная трубка с тепловыми трубками означает, что теплопередающим элементом теплоотводящей трубки является тепловая трубка. Аналогичным образом, вакуумный коллектор с тепловой трубкой представляет собой тепловой коллектор, состоящий из вакуумных трубок с тепловыми трубками. Стекло-металлический герметизирующий вакуум представляет собой герметичную конструкцию. Это однослойная стеклянная вакуумная трубка. Металлическая абсорбционная полоса служит теплоотводящей пластиной. Теплопоглощающий корпус содержит металлическую тепловую трубку. Рабочая жидкость с фазовым переходом внутри тепловой трубы проходит через фазовый переход, а затем отводит тепло из испарительной секции тепловой трубы, передается нагревательной и теплопередающей рабочей среде секции конденсации, и есть два метода уплотнения для стекло и металл, сварка плавлением и термосварка.
