Classification et caractéristiques des capteurs à tubes sous vide

【Abstrait】

  À l'heure actuelle, il existe trois séries de capteurs solaires à tube sous vide tout en verre sur le marché: un capteur solaire à tube sous vide tout en verre ordinaire, un capteur solaire à tube sous vide tout verre à tube chauffant et un capteur solaire à tube en U tout verre à tube sous vide. Trois séries de produits. À l'heure actuelle, le type général de capteur solaire à tube sous vide tout en verre est encore principalement utilisé. La structure et les caractéristiques des trois séries de produits sont présentées une par une.

【Texte】

Collecteur solaire ordinaire à tube sous vide tout verre

1.Composition: tube à vide, en-tête, poupée mobile et support

   Il existe deux types de tubes transversaux et de tubes verticaux. Sa puissance est relativement importante, vous devez réserver 4 mètres carrés de fil de cuivre pour installer le chauffe-eau. De plus, en raison de la grande puissance, une grande quantité d'énergie électrique est consommée pendant le fonctionnement, bien que les composants internes du chauffe-eau électrique électrique puissent effectivement économiser de l'énergie électrique, mais par rapport au chauffe-eau électrique général, une certaine énergie électrique est perdu.

1.1 Construction du tube à vide: Le tube à vide est le composant central du collecteur à tube à vide tout en verre et le moteur de l'ensemble du système solaire. Ses performances déterminent les performances de chauffage et la durée de vie de l'ensemble du système.

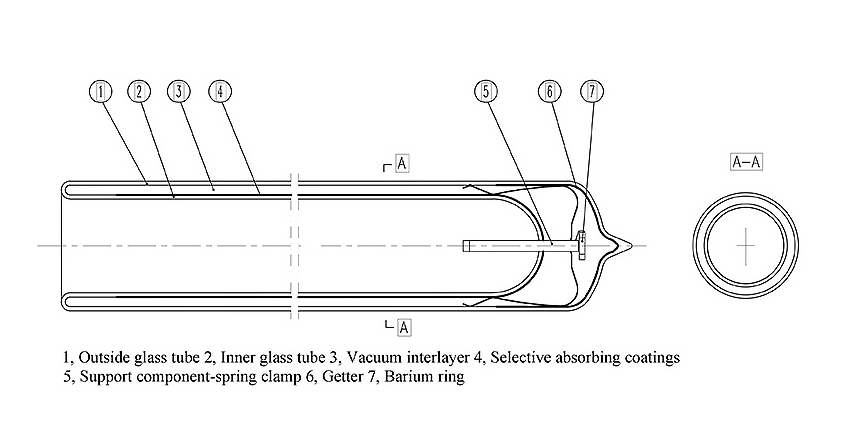

Schéma de construction du tube à vide

1.2 Exigences matérielles du tube à vide: le tube à vide adopte du verre borosilicate 3.3 (teneur en oxyde de fer inférieure à 5%; bonne stabilité thermique; faible coefficient de dilatation thermique est de 3,3 × 10-6 / ° C; bonne résistance aux chocs thermiques, la différence de température résistante à la chaleur est plus grande plus de 200 ° C; a une résistance mécanique élevée; une bonne résistance à la corrosion chimique; a de bonnes propriétés optiques, une transmittance lumineuse ≥ 0,89)

1.3 Exigences techniques du tube à vide:

une. matériau utilisant du verre borosilicaté 3.3;

b. paramètres de performance de séchage à l'air y ≥ 175m2 • ° C / kW (lorsque l'irradiance solaire G ≥ 800W / m2, température ambiante t entre 8 ~ 30 ° C)

c. L'exposition solaire à la température de l'eau a augmenté de 35 ° C

ré. exposition au rayonnement solaire requise ≤ 3,8 MJ / m2 (lorsque l'irradiance solaire G ≥ 800 W / m2, la température ambiante t entre 8 ~ 30 ° C)

e. coefficient de perte de chaleur moyen ≤ 0,9 W / m2 · ° C

F. degré de vide ≤ 5 × 10-2Pa;

g. la résistance aux chocs thermiques doit pouvoir résister à l'eau froide en dessous de 25 ° C et à l'eau chaude au-dessus de 90 ° C en alternance répétée 3 fois sans dommage;

h. le choc de pression doit pouvoir résister à une pression de 0,6 Mp;

Les exigences anti-grêle ne doivent pas être endommagées sous l'impact de i. je. grêle dont la dimension radiale ne dépasse pas 25 mm.

2. caractéristiques du collecteur de tube à vide en verre

le tube à vide chauffe directement l'eau, l'efficacité d'absorption de chaleur la plus élevée; longue vie; le coût le plus bas. À l'heure actuelle, 80% des projets d'approvisionnement en eau centralisés par énergie solaire sur le marché utilisent cette série de produits. Cette série de produits a des exigences élevées en matière de conception, d'installation et de construction du système. Si la conception est incorrecte ou si l'installation est médiocre, l'éclatement du tuyau se produira.

Capteur solaire de type tube à vide de type caloduc

   Le capteur solaire de type tube à vide de type caloduc est un nouveau produit développé sur la base du capteur à tube à vide ordinaire. Il a été largement utilisé dans certains domaines spéciaux.

1. caractéristiques du capteur solaire de type tube à vide de type caloduc

1.1 Structure

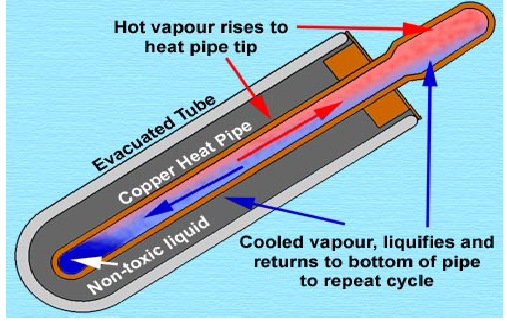

Comme le montre la figure ci-dessus, le caloduc est inséré dans le tube à vide ordinaire, et le caloduc est enveloppé avec l'ailette profilée en aluminium, et l'ailette profilée en aluminium est en contact avec la paroi intérieure du tube à vide pour transmettre la chaleur. Le caloduc est un tube borgne fermé aux deux extrémités. La technologie de traitement consiste à: utiliser un tube en cuivre pur (teneur en cuivre pur ≥ 99,99%, communément appelé cuivre sans oxygène) pour injecter de l'eau distillée, et séparer et boucher sous vide. L'eau distillée a un point d'ébullition très bas sous vide, et le transfert de chaleur est réalisé par l'absorption de chaleur d'évaporation et le dégagement de chaleur de condensation de l'eau distillée, et l'efficacité de transfert de chaleur est élevée. Cependant, étant donné que le degré de vide du caloduc a une grande influence sur l'efficacité du transfert de chaleur, le tuyau d'échappement (vide) du caloduc a des exigences strictes sur les matériaux et les processus.

1.2 Caractéristiques:

   Aucune fuite, système stable; haute efficacité thermique; courte durée de vie et coût élevé. Les exigences pour le cuivre sont strictes et le processus de production est strict. Plus l'angle entre le capteur et le plan du sol est grand, plus l'efficacité est élevée. Le degré de vide dans le tube de cuivre est élevé et une fois que l'air fuit, l'efficacité diminue fortement jusqu'à ce qu'elle tombe en panne.

Capteur solaire de type tube à vide de type U

1. structure

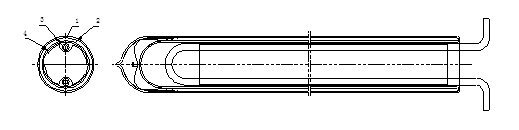

1 —— tube à vide 2 —— couche de film enduit 3 —— tube en cuivre en forme de U 4 —— ailette profilée en aluminium

   Comme le montre la figure ci-dessus, le tube de cuivre en forme de U est inséré dans le tube à vide ordinaire, et le tube de cuivre en forme de U est entouré par l'ailette de type aluminium, et l'ailette de type aluminium et la paroi intérieure sont en contact avec le tube à vide pour transférer la chaleur. Le tube de cuivre en forme de U et le système de tuyauterie, ainsi que les serpentins d'échange de chaleur dans le réservoir d'eau, forment une boucle fermée et échangent de la chaleur par circulation forcée du fluide.

2. caractéristiques:

Transfert de chaleur indirect, fonctionnement sous pression, pas de fuite du tube d'explosion, efficacité thermique élevée et angle d'installation arbitraire. Cependant, l'emballage et le transport sont peu pratiques, doivent être installés et transportés dans leur ensemble et n'ont pas de capacité antigel.

【Conclusion】

    En résumé, les trois types de capteurs solaires ont leurs propres caractéristiques. Le type commun de capteurs solaires occupe la majeure partie du marché solaire avec son faible coût, sa longue durée de vie et son rendement élevé. Les produits de transfert de chaleur ont des effets de conduction thermique. Principalement utilisés dans certains équipements industriels de transfert de chaleur et de dissipation de chaleur à grande vitesse, les produits à tubes en U sont principalement utilisés dans les endroits résidentiels haut de gamme et exigeants en eau avec des exigences de qualité d'eau élevées.
