Hoy, más y más personas eligen usar la energía solar en sus vidas. Además de proporcionar el agua doméstica más básica, también espero usar la piscina de mi casa. A través del sistema de calefacción solar, al tiempo que protege el agua doméstica de la familia, también puede calentar la piscina y prolongar el tiempo de uso de la piscina. Este artículo adopta el esquema de diseño del sistema de piscina de calefacción solar para su referencia.
一 , La situación básica
Gary, de Dubai, planea instalar un sistema de calefacción solar en una piscina usada en su hogar. Aunque el clima local es caluroso, la piscina siempre necesita alcanzar una temperatura adecuada para el cuerpo humano antes de que pueda usarse. Su piscina es de 5m * 12m, y no hay requisitos específicos sobre el tiempo de uso. Pero hay seis personas en la casa de Gary, con la esperanza de proporcionar a su familia suficiente agua caliente sanitaria mientras calientan la piscina.
How , ¿Cómo diseñar una solución completa de piscina para el hogar con calefacción solar?

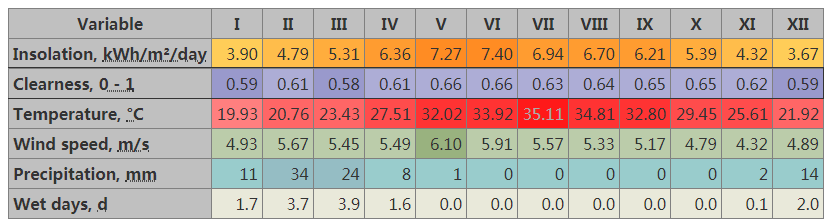

1. Combinado con los datos meteorológicos de Dubai como base de diseño:
El clima es cálido y soleado en Dubai. El área de la piscina de Gary es de 5m * 12m. De acuerdo con los datos climáticos de Dubai y la eficiencia térmica del colector solar, se requieren 4 juegos de colectores solares de tubería de calor SFB305818.
Además de calentar la piscina, considere la necesidad de que Gary y su familia usen agua caliente durante todo el año. De acuerdo con el requerimiento diario de 60L y 60 ℃ de agua caliente para cada persona, hemos diseñado un conjunto de piscina de calefacción solar doméstica de 300L y una solución de agua doméstica para Gary.

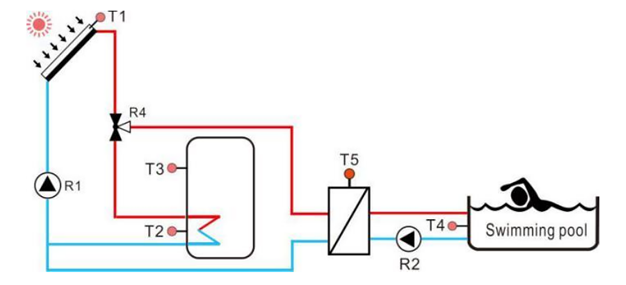

2. El diagrama de operación del sistema es el siguiente:
Este es un sistema de calefacción solar de tipo presión, que no está limitado por la altura de la instalación. Ya sea que se instale alto o bajo, traerá a Gary y su familia agua cómoda y caliente. En cualquier momento, el colector solar calentará preferentemente el tanque de agua a través de la bobina en la parte inferior del tanque de agua. Cuando el tanque de agua alcanza la temperatura establecida (como 60 ° C), la bomba de circulación R4 gira hacia el intercambiador de calor y el agua caliente circula a través del intercambiador de calor para comenzar a calentar la piscina.
Este sistema no solo le proporciona a Gary el calor necesario para usar la piscina, sino que también le proporciona a él y a su familia agua doméstica durante todo el año.
三 , Los problemas encontrados
1. P: Los Garys salen por un período de vacaciones cada año. Entonces, en el verano cálido y seco, si el colector solar no se usa por un período de tiempo, ¿se sobrecalentará?
Respuesta: No te preocupes si encuentras tales problemas. En los sistemas de calefacción solar, hemos tomado medidas efectivas para evitar los posibles efectos del sobrecalentamiento y proteger el sistema de daños.
① En el sistema de calefacción solar que hemos configurado, el controlador tiene una función de protección de alta temperatura. Cuando la temperatura del tanque de agua alcanza un valor establecido (la configuración predeterminada es 60 ° C, también puede configurar esta temperatura usted mismo), la bomba de circulación deja de funcionar inmediatamente y se acumula el calor solar. El calentador deja de calentar el tanque de agua.
Usually Por lo general, recomendamos equipar el tanque de agua con una válvula P / T. Cuando la presión del tanque de agua alcanza los 6 bar (o la temperatura alcanza los 95 ° C), la válvula P / T se abrirá automáticamente para drenar el agua, reduciendo la temperatura y la presión del tanque de agua. Evite una presión de calor excesiva en el tanque de agua para dañar el tanque de agua y afectar la vida útil.
③ Configuraremos un tanque de expansión en el sistema de calefacción solar, que puede ajustar efectivamente la presión en la tubería de circulación.
④ El colector de calor solar utiliza un tubo de calor. La temperatura de la tubería de calor en el aire puede alcanzar los 222 ° C. Por lo tanto, cuando la bomba de circulación deja de funcionar, no hay necesidad de preocuparse por el daño del colector solar.
2. P: ¿Hay alguna solución?
Respuesta: Además de las medidas efectivas que hemos tomado en el diseño del producto en la primera pregunta, hay dos soluciones para que elija hacer que su sistema sea más seguro.
Controller El controlador solar tiene una función de derivación a alta temperatura para disipar el exceso de calor a través del radiador. Debe aumentar el costo de la válvula solenoide de tres vías y el radiador, así como el costo de la electricidad utilizada para hacer funcionar la bomba.
② Cubra el colector de calor solar con un paño en la temporada cuando se produzca un sobrecalentamiento.
Esta solución de piscina de calefacción solar debe diseñarse y configurarse de acuerdo con la situación real, que es adecuada para familias que necesitan calentar la piscina doméstica y proporcionar agua caliente sanitaria. Su mayor ventaja es que, si bien garantiza el uso diario del agua, también puede usar la piscina inactiva, lo que brinda mucha diversión a la vida familiar. En la actualidad, este sistema se ha instalado y utilizado, y la operación es estable, lo que cumple totalmente con las expectativas de Gary. Si está interesado, puede contactarnos. También puede encontrar más soluciones de calentamiento solar de agua aquí:
