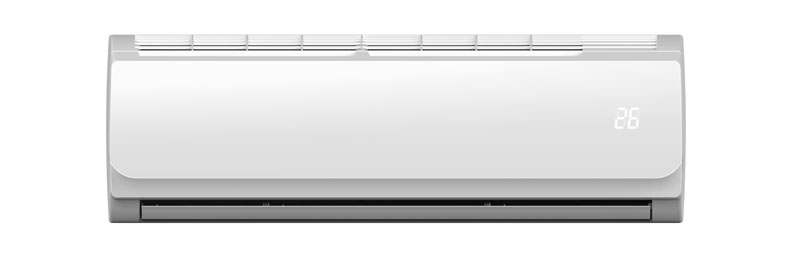

An der Wand montierte thermische Hybrid-Solarklimaanlage

1.1 Struktur

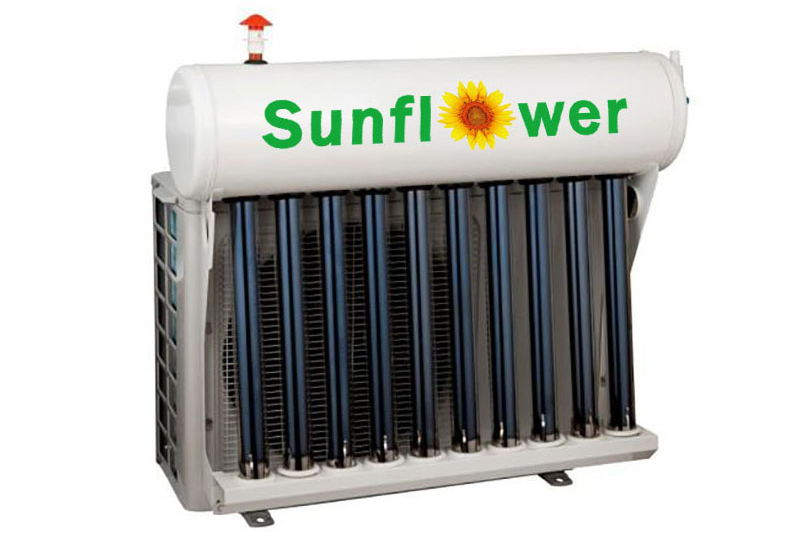

Photothermische Hybrid-Solarklimaanlagen bestehen hauptsächlich aus Innengerät, Außengerät und Solarkollektor(Solarvakuumröhre und isolierter Wassertank).

1.2 Funktionen

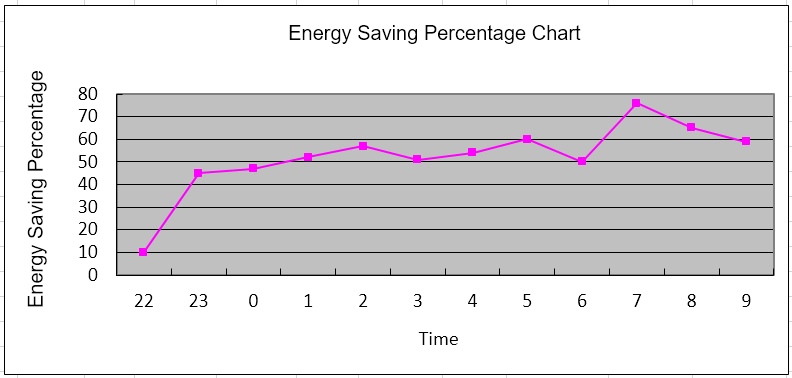

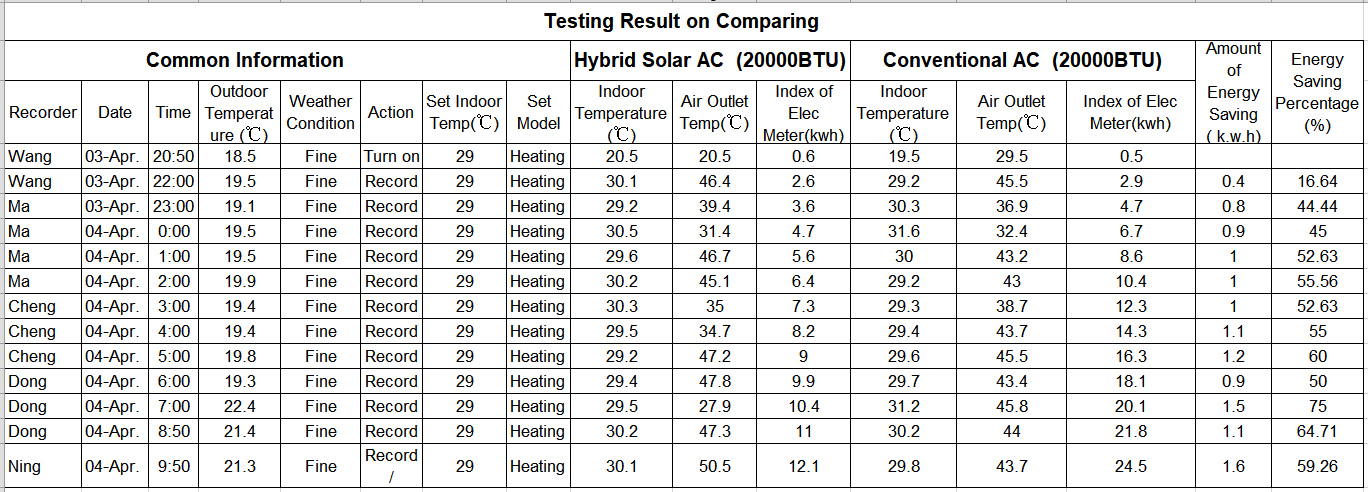

• Energiesparendes EER> 3.72. Solare Klimaanlagen können im Vergleich zu herkömmlichen Klimaanlagen 30% bis 50% Strom sparen.

• Hybride Solarklimaanlage wird mit Strom und Solarenergie als Hilfsenergie betrieben.

• Wir sind zuverlässig und langlebig und verwenden Kompressoren bekannter Marken und hochwertige Vakuumröhren.

• Starke Umweltverträglichkeit, es kann bei super hohen oder niedrigen Temperaturen laufen.

• Einfache Konstruktion, einfache Installation und Wartung erfordern keinen zusätzlichen Installationsraum und niedrige Installationskosten.

• Solare Klimaanlage kombiniert das Absorptionsarbeitssystem mit dem Kompressionssystem, indem umweltfreundliche Medien zum Kühlen und Heizen auf der Grundlage der herkömmlichen Klimaanlagentechnologie verwendet werden, um Energieeinsparung und Umweltschutz zu erzielen.

• Es wird ein Vakuumröhrensolarkollektor verwendet, der eine hohe Absorptionsleistung und ein niedriges Reflexionsverhältnis aufweist.

• Im Vergleich zu anderen Arten von energiesparenden Klimaanlagen ist der Prozess ausgereift, die Leistung stabil, die Eingangskosten niedrig und die Kostenleistung hoch.

• Es muss ein handelsübliches Netzteil vorhanden sein, damit es ordnungsgemäß funktioniert.

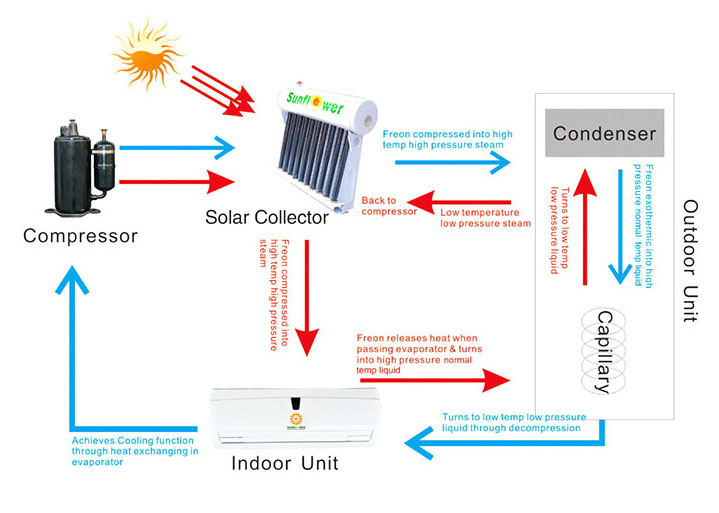

1.3 Arbeitsprinzip

An der Wand montierte thermische Hybrid-Solarklimaanlage wandelt Lichtenergie mit effizienten Solarkollektoren in Wärme um und speichert die Wärme im isolierten Wassertank. Wenn die Klimaanlage läuft, kann der Stromverbrauch reduziert werden.

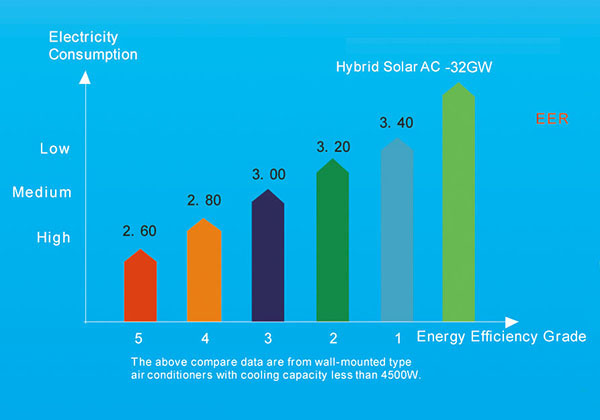

1.4Warum Energie sparen?

• Heißes Wasser im Kollektor hilft, den Verbrauch am Kompressor zu senken.

• AC verwendet ein hocheffizientes Wärmeaustauschsystem.

3.1 Können im Falle eines Stromausfalls Solarklimaanlagen eingesetzt werden?

Nein, dies ist eine hybride Solarklimaanlage. Es muss eine handelsübliche Stromversorgung vorhanden sein, damit die Klimaanlage ordnungsgemäß funktioniert. Solarenergie spielt eine Rolle bei der Energieeinsparung.

3.2 Können Klimaanlagen mit Solarenergie nachts Energie sparen?

Ja, solange sich im Solarkollektor heißes Wasser befindet, kann Energie gespart werden.

3.3 Ist der Installationsabstand zwischen Innengerät und Außengerät begrenzt?

Ja, im Allgemeinen empfehlen wir keine Installationsentfernungen von mehr als 3,5 Metern. Wenn der Abstand größer als 3,5 m ist, muss das Transportkältemittel mehr elektrische Energie verbrauchen, und der Energiespareffekt wird verringert.

3.4 Welches Kältemittel wird verwendet?

R410a, umweltfreundliches Kältemittel.

3.5 Können wir Ihre Solarkollektoren einfach kaufen und in unsere regulären Klimaanlagen einbauen, um Energieeinsparungen zu erzielen?

Nein, es gibt zwei Hauptgründe.

• Das Verhältnis der von uns verwendeten Kapillarkühlkörper wird gemäß den Betriebseigenschaften und technischen Parametern von Solarklimageräten optimiert, um einen optimalen Betrieb zu erzielen.

• Die externe Einheit der Solarklimaanlage verfügt über 4 Anschlüsse, während die normale Klimaanlage nur über 2 Anschlüsse verfügt und Sie die Installation nicht abschließen können.

Es ist sehr einfach, Sie können die Installation von Solarklimaanlagen abschließen, solange Sie über die Installationstechnologie gewöhnlicher Klimaanlagen verfügen. Einfach ausgedrückt, Sie fügen der Installation gewöhnlicher Klimaanlagen Solarkollektoren hinzu, und die Installation von Solarkollektoren ist sehr einfach durchzuführen. Sie können die Installation schnell abschließen, indem Sie unsere Installationsanweisungen beachten.

Kein Unterschied.

Es gibt keinen signifikanten Unterschied. Für einfach gekühlte Solarklimageräte empfehlen wir jedoch die Verwendung von Rohrkollektoren, die ein größeres Tankvolumen und bessere Energieeinsparungen aufweisen.

1. Ursache: Stromausfall oder Sicherung sind durchgebrannt.
   Lösung: Überprüfen Sie, ob das Netzteil nicht mit Strom versorgt wird, die Steckdose und der Stecker lose sind. Reparieren Sie die Steckdose und ersetzen Sie die durchgebrannte Sicherung.
2. Ursache: Die Versorgungsspannung ist zu niedrig.
   Lösung: Wenn die Versorgungsspannung unter 10% der Nennspannung liegt, müssen Sie das Problem ermitteln
3. Ursache: Schalterfehler;
   Lösung: Ersetzen Sie den ausgefallenen Switch durch dasselbe Modell und dieselbe Größe.

4.2 Klimaanlage läuft noch, aber kein Heiz- oder Kühlraum mehr

1. Ursache: falsche Einstellung des Thermostats;

   Lösung: niedrigere Temperatur einstellen;

2. Ursache: Kältemittelmangel oder Leckage;

   Lösung: Überprüfen Sie die Lecksuche und füllen Sie sie gemäß den Bestimmungen des Kältemittels ein.

3. Ursache: zu viel Staub auf dem Filter;

   Lösung: Reinigungsfilter;

4. Ursache: Der Kompressor selbst ist ineffizient.

   Lösung: Installieren Sie den neuen Kompressor.

1. Ursache: Der Luftfilter ist verschmutzt oder verstopft.
   Lösung: Reinigen Sie den Filter, um den Luftstrom zu verbessern.
2. Ursache: Tür oder Fenster ist offen;
   Lösung: Schließen Sie die Tür oder das Fenster, um zu vermeiden, dass Heiz- oder Kühlluft austritt.
3. Ursache: Die von Ihnen eingestellte Innentemperatur ist zu niedrig, um eine Erwärmung zu verhindern.
   Lösung: Erhöhen Sie die eingestellte Temperatur.

4.4 Die Klimaanlage reicht nicht aus, wenn der Raum gekühlt wird

1. Ursache: Die mit der Fernbedienung eingestellte Innentemperatur ist zu hoch.

   Lösung: Verringern Sie die eingestellte Temperatur.

2. Ursache: Der Filter ist verschmutzt und blockiert den Lufteinlass.

   Lösung: Reinigen des Filters;

3. Ursache: Der Außenkondensator hat einen schlechten Luftstrom. Es gibt Hindernisse, die blockiert werden müssen.

   Lösung: Reinigen Sie den Kondensator.

4. Ursache: Instabilität der Versorgungsspannung;

   Lösung: Stellen Sie die Versorgungsspannung ein.

5. Ursache: Die Innenabdichtung reicht nicht aus, Personen sind häufig ein- oder ausgehen, es gibt eine Innenheizung;

   Lösung: Raumklima verbessern;

6. Ursache: Tür oder Fenster ist offen; Lösung: Türen und Fenster schließen;

   Ursache: Lufteinlass und -auslass haben Hindernisse. Lösung: Entfernen Sie die Hindernisse.

4.5 Fernbedienung empfängt kein Signal, Fernbedienung hat eine kurze Empfangsentfernung

1. Ursache: Der Empfänger ist lose;

   Lösung: Stellen Sie den Empfangskopf ein.

2. Ursache: Der Empfänger ist defekt oder der Empfänger ist nicht richtig angeschlossen.

   Lösung: Tauschen Sie den Empfänger aus oder stellen Sie die Verbindung des Empfängerkopfs ein.

3. Ursache: Die Fernbedienung ist defekt.

   Lösung: Ersetzen Sie die Fernbedienung.

4. Ursache: Die Batterie hat einen Stromausfall.

   Lösung: Ersetzen Sie die Batterie.

1. Ursache: schlechte Kompressorinstallation, Fußinstabilität;
   Lösung: Überprüfen Sie, ob die Füße fest sind oder nicht.
2. Ursache: Das Gerät ist nicht gut platziert.
   Lösung: Passen Sie die Position des Geräts an.
3. Ursache: Instabilität der Klammern;
   Lösung: Klammern verstärken oder ändern;
4. Ursache: Die Solarklimaanlage hat noch etwas anderes zu bieten.
   Lösung: etwas anderes nutzloses entfernen;
5. Ursache: Schraube locker;
   Lösung: Befestigungsschrauben.

4.7 Wasseraustritt der Klimaanlage

1. Ursache: Die Kondensatwasserplatte hat zu viel Staub, das Abflussloch ist verstopft.

   Lösung: Entfernen Sie die Kondensatwasserplatte, damit das Wasser reibungslos abfließen kann.

2. Ursache: Das Kondenswasserablaufrohr ist verbogen oder abgeflacht.

   Lösung: Überprüfen Sie das Abflussrohr und ersetzen Sie es bei Beschädigung durch ein neues.

Hinweis:

• Wenn die Klimaanlage Kommunikationsfehler aufweist, zeigt der doppelte digitale Bildschirm nicht die Innentemperatur an, sondern den Fehlercode.

• Nur im Standby-Modus der Klimaanlage erkennen, Ausfall des Innenspulensensors, Ausfall des Außenspulensensors, Ausfall des Innentemperatursensors anzeigen.

• Wenn die Klimaanlage häufig defekt ist, blinken die Lauflichter und die Zeitlichter gleichzeitig mit einer Frequenz von 2 Hz.

• Wann erscheint E4? Unmittelbar nach dem Einschalten der Klimaanlage oder einige Minuten später und wie viele Minuten?

• Überprüfen Sie das Innengerät. Tritt ein Luftstrom aus dem Innengerät aus? Es ist kalt?

• Außengerät. Funktioniert der Kompressor und der Lüfter?

• Bei Installation der Klimaanlage

1. Sind die 4vales alle vollständig geöffnet?

2. Ob die 2 Rohre, die das Innen- und Außengerät verbinden, evakuiert werden?

3. Ob die 2 Rohre zwischen Solarkollektor und Außengerät evakuiert werden?

4. Sind alle Rohre gut verbunden?

5. Sind die Kupferrohre gefaltet?

6. Sind die Rohre Standardrohre oder verlängert?

• Ob die Belüftung für Außen- und Innengeräte gut ist? (Wenn Sie mir Bilder schicken können, wird es sehr hilfreich sein)

• Wie hoch ist der Freon-Druck bei der Rückkehr zum Kompressor?

1. sehr stabil oder mit kleiner Bewegung
2. vibriert offensichtlich
3. vibriert schnell

• Ist der Strom stabil? Wird beim Einschalten der Klimaanlage ein anderes Elektrogerät wie Licht / Fernseher plötzlich dunkel? Oder wenn Sie die Spannung messen, erfüllt sie die Anforderungen unserer Wechselstromversorgung?

4.9 Wie kann man die Ursachen herausfinden, wenn der Kompressor nicht funktioniert?

Wenn der Innenventilator funktioniert, der Kompressor jedoch nach einigen Minuten nicht funktioniert, können Sie die Ursache auf folgende Weise ermitteln.

Bevor Sie die Klimaanlage überprüfen, stellen Sie bitte sicher, dass Sie sich im richtigen Modus befinden, z. B. im Kühlmodus, und dass die eingestellte Temperatur deutlich unter der Raumtemperatur liegt.

1. Strom aus dem Innengerät kann das Außengerät erreichen oder nicht? Bitte überprüfen Sie die Kabelverbindung am Außengerät, ob an N-1 und N-2 220 V bis 240 V anliegen.



   (Das obige Bild ist für die Kühl- und Heizmaschine.)
   Wenn ja, bedeutet dies, dass das Innengerät in Ordnung ist, fahren Sie mit dem 2. Schritt fort. Wenn nein, überprüfen Sie den 4. Schritt im Innenbereich.

   • Funktioniert der Kompressorkondensator?

   Wenn ja, fahren Sie mit dem 3. Schritt fort. Wenn nein, wechseln Sie den Kondensator

2. Überprüfen Sie den elektrischen Widerstand der Kompressorspule.

   R - S = R - C + R - S.
   Wenn es nicht korrekt ist, müssen Sie den Kompressor wechseln.
   Wenn dies korrekt ist, befindet sich Ihr Kompressor möglicherweise unter Selbstschutz. Versuchen Sie, ihn nach 5 Minuten neu zu starten.

3. Überprüfen Sie die PC-Karte, ob Strom vorhanden ist. Wenn nicht, prüfen Sie, ob sich das Kabel gelöst hat.

4. Wenn 4 in Ordnung ist, überprüfen Sie den Sensor, ob der Sensor gelöst oder defekt ist. Sensor befestigen oder wechseln.

5. Wenn 5 fertig ist, aber immer noch nicht funktioniert, wechseln Sie die PC-Karte und versuchen Sie es erneut.

4.10 Kondensatorlüfter umgekehrt

Wenn der Lüftermotor wie auf dem Motor gezeigt angeschlossen ist, sich der Lüfter jedoch in die entgegengesetzte Richtung bewegt, schließen Sie ihn bitte wie folgt wieder an:

ROT & WEISS --- Leistung (weißer Draht hat Widerstandswert)

SCHWARZWEISS --- Kondensator (weiß ohne Widerstandswert)

53 ~ 72 GW Fehleranzeige Selbstdiagnosefunktion

5.1 Verpackung und Transport

5.2 Fälle
