Capteur solaire à tubes sous vide

Nombre Parcourir:3168     auteur:Éditeur du site     publier Temps: 2012-05-04      origine:Propulsé enquête

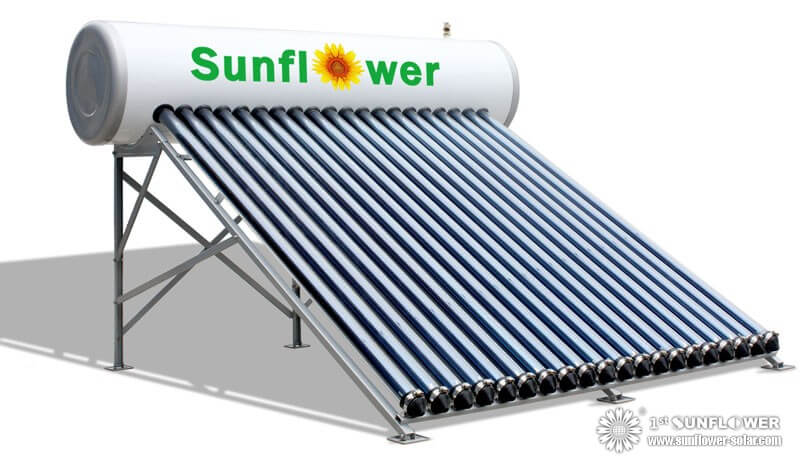

Capteur solaire SFH avec caloducLes joints de vitrage sont une question de choix. Nous avons constaté que les joints d'étanchéité en EPDM (éthylène propylène diène) présentent une excellente résistance aux intempéries, au soleil et aux produits chimiques et qu'ils sont également flexibles même à des températures extrêmes. Certains joints sont rainurés pour accepter le glaçage, tandis que d'autres sont plats et peuvent être coupés ou pliés à la convenance. (Le mastic à la silicone peut aussi être utilisé, mais c'est évidemment une proposition plus compliquée.)
Quant au panneau isolant en isocyanurate, il peut facilement être découpé à la taille avec un couteau utilitaire et une règle en acier. En raison de la conception du cadre, il vous sera plus facile de glisser les panneaux latéraux dans la boîte partiellement assemblée. Ensuite, une fois le panneau dur et le panneau de fond prédécoupés installés, vous pouvez peindre les surfaces en noir, installer la plaque d’absorbeur et compléter le cadre.

L'absorbeur peut être acheté en tant qu'unité complète ou fabriqué à partir de fintubes (avec une économie d'environ 30%). Idéalement, les tubes collecteurs devraient avoir des tés espacés de manière appropriée. . . soit par le fournisseur du composant, soit par vous, à l’aide d’un outil unibit et d’un extracteur. À part cela, les colonnes montantes de tube de fintube peuvent être brasées directement dans les trous des collecteurs, mais cette méthode évite des fuites potentielles dues aux contraintes mécaniques et thermiques. Vous pouvez également utiliser des joints de soudure (comme nous l'avons fait pour nos tests), mais ils seront également sujets à des problèmes de stress. . . et rendra votre collecteur impropre à l’utilisation avec de l’eau potable, vous obligeant à l’utiliser avec un caloporteur et une tuyauterie en boucle fermée pour chauffer l’approvisionnement domestique.

Naturellement, la plaque absorbante doit être revêtue de noir et montée, et les collecteurs correctement bouchés et plombés à travers le cadre. (Les cadres sont livrés avec des pinces de montage pour presque toutes les applications.)

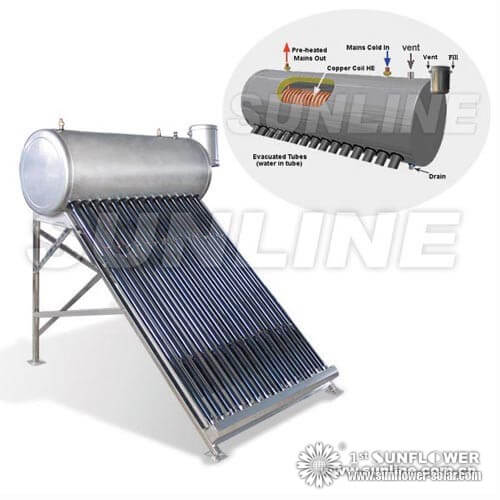

ESSAI SANS ERREURCapteur solaire SFD avec bobine de cuivre

LISTE DE MATERIAUX

(2) 13 '4 " sections de cadre clé d'angle avec casquettes

(8) touches de coin

(7) 1/2 " X 4-1 / 2 & quot; X 96 & quot; fintubes de cuivre non peints

(2) 3/4 & quot; X 33-1 / 2 & quot; tubes collecteurs en cuivre avec bouchons
1/2 & quot; X 22 'joint en caoutchouc EPDM
    Vitrage en plastique renforcé de fibre de verre 3 'X 8'
    1 & quot; Panneaux isolants en isocyanurate à face alvéolée de 4 'X 8'
    1/4 & quot; Panneaux durs trempés X 3 'X 8'

(2) 1/8 & quot; X 3/4 & quot; X 3 'supports d'angle en aluminium
    13 oz Peinture collecteur solaire noire Thurmalox

(4) 1/2 & quot; colliers de serrage avec conduit 1/4 & quot; X 1-3 / 4 & quot; boulons et écrous

(26) Non. 6 X 314 & quot; vis à tôle ovalhead

Nous ne pouvons pas spéculer sur le fonctionnement de ce panneau sur votre site spécifique, mais nous pouvons vous fournir ses données de performances extraites de tests effectués sur notre site de Caroline du Nord. Nous avons supposé que ce panneau serait très probablement utilisé dans un système à boucle fermée, avec un échangeur de chaleur incorporé dans le ballon de stockage d'eau chaude domestique. C'est ainsi que nous l'avons installé. Pour assurer des lectures précises et cohérentes, nous avons utilisé des thermocouples fixes pour établir les températures et un compteur d'ensoleillement pour déterminer la quantité de lumière solaire disponible pour la surface de l'absorbeur sur une base de Btu par pied carré par heure. Le panneau a été fixé à un support permanent et les données ont été enregistrées au cours de la même période de deux heures chaque midi.
