Colector solar de tubo de vacío

Vistas:3169     Autor:Editor del sitio     Hora de publicación: 2012-05-04      Origen:Sitio

Preguntar

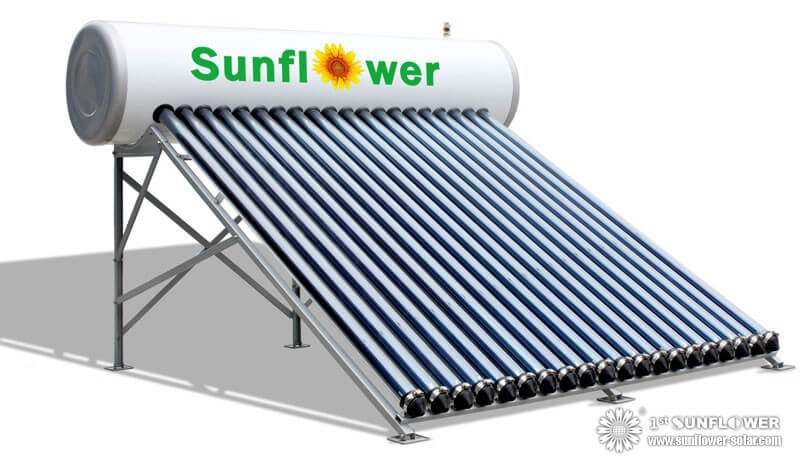

Colector solar SFH con tubo de calorLos sellos de acristalamiento son una cuestión de elección. Hemos encontrado que las juntas de monómero de etileno-propileno dieno (EPDM) tienen una resistencia admirable al clima, la luz solar y los productos químicos, y también son flexibles incluso en temperaturas extremas. Algunas juntas están ranuradas para aceptar el acristalamiento, mientras que otras son planas y se pueden cortar o doblar para que quepan. (El sellador de silicona también se puede usar, pero obviamente es una propuesta más complicada).
En cuanto al panel de aislamiento de isocianurato, se puede cortar fácilmente a medida con un cuchillo de uso general y una regla de acero. Debido al diseño del marco, le resultará más fácil deslizar las tablas laterales en la caja parcialmente ensamblada. Luego, después de instalar el panel duro y el panel inferior precortado, las superficies se pueden pintar de negro, la placa de absorción se coloca en su lugar y se completa el marco.

El absorbedor puede comprarse como una unidad completa o puede hacerse con tubos (con un ahorro de aproximadamente el 30%). Idealmente, los tubos colectores deben tener tees espaciados apropiadamente y sacados de ellos. . . ya sea por el proveedor del componente o por usted, utilizando unibit y una herramienta de extracción. Aparte de eso, las canalizaciones verticales del tubo de escape pueden soldarse directamente a los orificios de los cabezales, pero este método invita a una fuga potencial a través de la tensión mecánica y térmica. También puede usar juntas de soldadura (como hicimos para nuestras pruebas), pero también estarán sujetos a problemas de estrés. . . y hará que su colector no sea apto para su uso con agua potable, lo que lo obligará a usarlo con un medio de transferencia de calor y tuberías de circuito cerrado para calentar el suministro de su hogar.

Naturalmente, la placa de absorción debe estar recubierta de negro y montada, y los cabezales deben estar debidamente tapados y colocados a través del marco. (Los marcos vienen con abrazaderas de montaje para casi cualquier aplicación.)

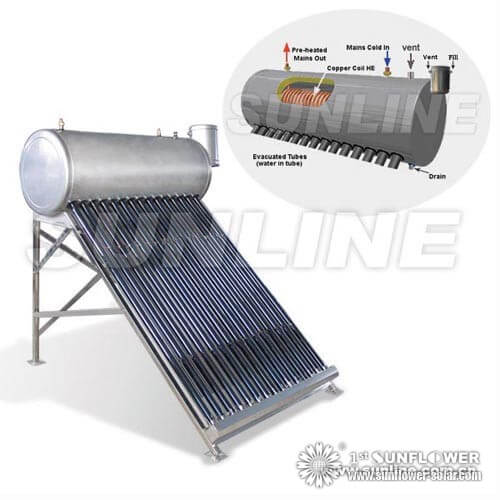

PRUEBA SIN ERRORColector solar SFD con bobina de cobre

LISTA DE MATERIALES

(2) 13 '4 & quot; esquinas de marco de esquina con tapas

(8) teclas de esquina

(7) 1/2 & quot; X 4-1 / 2 & quot; X 96 & quot; tubos de cobre sin pintar

(2) 3/4 & quot; X 33-1 / 2 & quot; tubos colectores de cobre con tapas
    1/2 & quot; Junta de caucho EPDM X 22 '
    Acristalamiento de plástico reforzado con fibra de vidrio 3 'X 8'
    1 & quot; X 4 'X 8' tablero de aislamiento de isocianurato revestido de lámina
    1/4 & quot; X 3 'X 8' tablero duro templado

(2) 1/8 & quot; X 3/4 & quot; X 3 'soportes de ángulo de aluminio
    13 onzas Pintura de colector solar negro Thurmalox

(4) 1/2 & quot; abrazaderas de conducto w / 1/4 & quot; X 1-3 / 4 & quot; tornillos y nueses

(26) No. 6 X 314 & quot; tornillos de chapa ovalada

No podemos especular sobre cómo podría funcionar este panel en su sitio específico, pero podemos proporcionarle sus datos de rendimiento tomados de las pruebas realizadas en nuestra ubicación de Carolina del Norte. Asumimos que este panel probablemente se usaría en un sistema de circuito cerrado, con un intercambiador de calor incorporado en el tanque de almacenamiento de agua caliente doméstica, así es como lo configuramos. Para asegurar lecturas precisas y consistentes, usamos termopares fijos para establecer temperaturas y un medidor de insolación para determinar la cantidad de luz solar disponible para la superficie del absorbedor en una base de Btu por pie cuadrado por hora. El panel se fijó a un soporte permanente y los datos se registraron durante el mismo período de dos horas cada mediodía.
