Application du module de capteur solaire dans le système de réfrigération

[Abstrait]

Le module de capteur solaire est le dispositif d'utilisation de l'énergie solaire thermique le plus mature et le plus utilisé. Les principales utilisations sont l'eau chaude, le chauffage au sol, les piscines, la distillation d'eau de mer, le séchage, la production d'électricité et les systèmes de réfrigération de la climatisation. Le milieu de transfert de chaleur peut être de l'eau ou du gaz ou similaire. Lorsque le module de capteur solaire est utilisé dans un système de réfrigération, la pression atteindra 30 bars, ce qui nécessitera une refonte de la construction du module de capteur solaire.

[Texte]

Le client souhaite utiliser la chaleur générée par le système solaire d'eau chaude pour chauffer le gaz. L'exigence spécifique est d'atteindre une puissance de 15 à 20 kW. La canalisation peut supporter une pression de 30 bars et la température passe de 10 ° C à 15 ° C.

C'est la taille de leur pipe donnée par le client. La solution que nous avons donnée est la suivante:

Selon les données fournies par le client, la chaleur totale nécessaire pour chauffer la température de 10 ° C avec un capteur et travailler pendant 1 heure est de: 0,6337 kg / s * 3600 s * 1,473 kJ / kg oC * 10 oC = 33604 kj

33604kj /3600000=9.3KW,

En d'autres termes, un capteur solaire de 9,3 kW est requis.

1 jeu de capteur solaire SFB305818 (30 tubes), lorsque le rayonnement solaire atteint 1000 W / m2, sa puissance peut atteindre 1,8 kW.

9,3 kW / 1,8 kW = 5,2 unités.

Si vous utilisez un collecteur pour chauffer la hausse de température de 15 ° C, vous avez besoin de 7,8 SFB305818

Étant donné que l'intensité du rayonnement solaire change pendant la journée, elle est la plus forte à midi et la pire le matin et le soir.

Nous avons recommandé d'installer 8-10 SFB305818.

Le diamètre de connexion des deux extrémités du capteur solaire est de 22 mm, et le diamètre de la partie de canal intermédiaire est de 35 mm.

La pression de travail requise par le client est de 2,85 MPa. Selon cette exigence, l'épaisseur du tube de cuivre du capteur solaire est calculée comme suit:

S≥2.85Mpa (0.2 + 35) /2*41.2Mpa=1.22mm

Nous recommandons d'utiliser un tube en cuivre de 1,5 mm d'épaisseur comme chemin d'écoulement pour le capteur solaire.

Le client est très satisfait après avoir vu le plan, mais il a également deux questions.

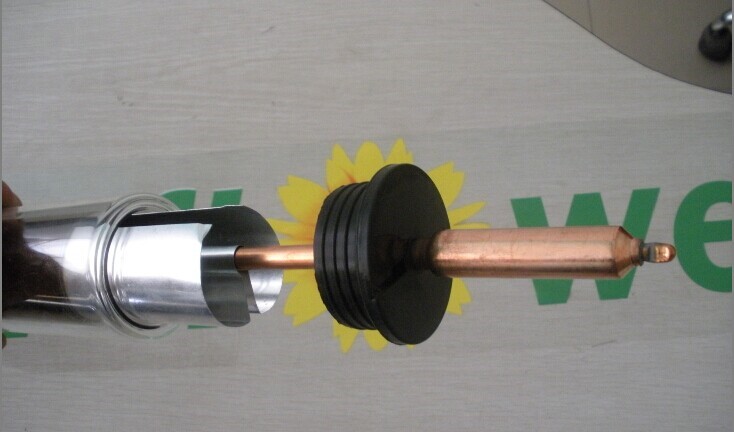

1. Il souhaite utiliser un collecteur à tube en U, nous recommandons un collecteur de caloduc (photo ci-dessous)

En fait, le collecteur à tube en U ne répond pas à ses exigences, car les tubes de cuivre à l'intérieur sont connectés, donc lorsque la chaleur est transférée, un collecteur doit passer 108 mètres et huit capteurs doivent passer 864 mètres. La perte de chaleur est énorme. Le collecteur de caloduc ne doit dépasser que 19,2 mètres.

Mais le client comprend que plus la distance est longue, plus la chaleur est absorbée.

Lors du passage du gaz sur une si longue distance, seule la chaleur est perdue. L'efficacité du caloduc est élevée et le gaz est suffisamment chauffé lors de son passage. Le système de tube en U et de caloduc est pratiquement identique. Le chemin d'écoulement est équivalent au four. Le gaz peut être chauffé tant que la chaleur du caloduc peut être transférée vers le chemin d'écoulement.

Le tube en U a un long tuyau, donc la chaleur est relativement dispersée et la température n'est pas élevée. Au contraire, étant donné que le caloduc est à haut rendement et que le trajet d'écoulement est court, le gaz peut être bien chauffé en peu de temps.

2. Inquiet de savoir s'il peut résister à une pression de 28,5 bars.

La pression de travail requise par le client est de 2,85 Mpa, et l'épaisseur du tube en cuivre du collecteur est calculée comme suit:

S≥2,85Mpa (0,2 + 35) /2*41,2Mpa=1,22 mm

Nous recommandons d'utiliser un tube en cuivre de 1,5 mm d'épaisseur comme chemin d'écoulement pour le collecteur.

[Conclusion]

Après nos calculs et explications, le client a finalement accepté notre plan, et le système fonctionne maintenant correctement et répond aux exigences du client.

Si vous avez besoin de concevoir une telle solution, n'hésitez pas à nous contacter.
