Применение модуля солнечного коллектора в системе охлаждения

[Аннотация]

Модуль солнечного коллектора является наиболее зрелым и широко используемым устройством использования солнечной энергии. Основное использование - горячая вода, подогрев пола, бассейны, дистилляция морской воды, сушка, производство электроэнергии и кондиционирование воздуха. Теплоносителем может быть вода или газ или тому подобное. Когда модуль солнечного коллектора используется в холодильной системе, давление достигнет 30 бар, что потребует изменения конструкции модуля солнечного коллектора.

[Текст]

Клиент хочет использовать тепло, вырабатываемое солнечной системой горячего водоснабжения, для нагрева газа. Особое требование заключается в достижении 15-20 кВт мощности. Трубопровод может выдерживать давление 30 бар, а температура поднимается от 10 ° C до 15 ° C.

Это размер их трубы, предоставленной заказчиком. Решение, которое мы дали, состоит в следующем:

Согласно данным, предоставленным заказчиком, общее количество тепла, необходимое для нагрева температуры на 10 ° C с коллектором и работы в течение 1 часа, составляет: 0,6337 кг / с * 3600 с * 1,473 кДж / кг oC * 10 oC = 33604 кДж

33604kj /3600000=9.3KW,

Другими словами, требуется солнечный коллектор мощностью 9,3 кВт.

1 комплект SFB305818 (30туб) солнечного коллектора, когда солнечная радиация достигает 1000 Вт / м2, его мощность может достигать 1,8 кВт.

9,3 кВт / 1,8 кВт = 5,2 единицы.

Если вы используете коллектор для нагрева при повышении температуры на 15 ° C, вам нужно 7,8 SFB305818

Поскольку интенсивность солнечного излучения меняется в течение дня, она является самой сильной в полдень, а худшей утром и вечером.

Мы рекомендуем установить 8-10 SFB305818.

Диаметр соединения обоих концов солнечного коллектора составляет 22 мм, а диаметр промежуточной направляющей части составляет 35 мм.

Требуемое заказчиком рабочее давление составляет 2,85 МПа. Согласно этому требованию толщина медной трубки солнечного коллектора рассчитывается следующим образом:

S≥2.85Mpa (0,2 + 35) /2*41.2Mpa=1.22mm

Мы рекомендуем использовать медную трубку толщиной 1,5 мм в качестве пути потока для солнечного коллектора.

Клиент очень доволен, увидев план, но у него также есть два вопроса.

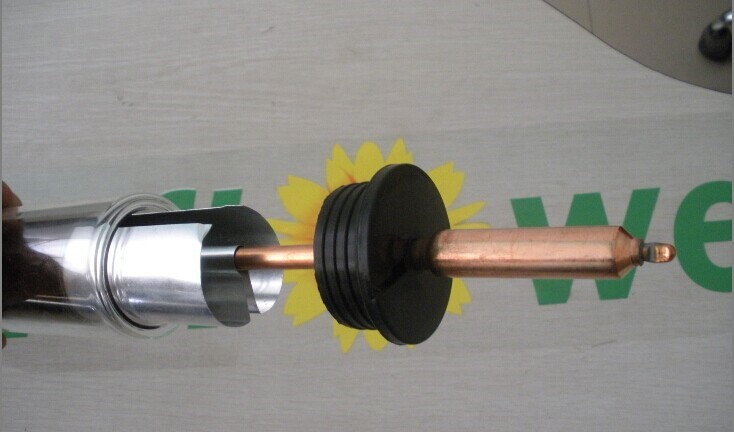

1. Он хочет использовать коллектор U-образной трубки, мы рекомендуем коллектор с тепловой трубкой (рисунок ниже)

Фактически, U-образный коллектор не соответствует его требованиям, потому что медные трубки внутри него соединены, поэтому, когда тепло передается, один коллектор должен пройти 108 метров, а восемь коллекторов - 864 метра. Потеря тепла огромна. Коллектор тепловой трубы должен пройти всего 19,2 метра.

Но клиент понимает, что чем дольше расстояние проходит, тем больше тепла поглощается.

При прохождении газа на таком большом расстоянии теряется только тепло. Эффективность тепловой трубы высокая, и газ достаточно нагревается при прохождении. U-образная трубка и система тепловых трубок практически идентичны. Путь потока соответствует печи. Газ может быть нагрет до тех пор, пока тепло тепловой трубы не будет передано на путь потока.

U-образная труба имеет длинную трубу, поэтому тепло относительно рассеивается, а температура не высокая. Напротив, поскольку тепловая труба имеет высокую эффективность и путь потока короткий, газ можно хорошо нагревать за короткое время.

2. Обеспокоенный тем, выдерживает ли он давление 28,5 бар.

Требуемое клиентом рабочее давление составляет 2,85 МПа, а толщина медной трубки коллектора рассчитывается следующим образом:

S≥2,85 МПа (0,2 + 35) / 2 * 41,2 МПа = 1,22 мм

Мы рекомендуем использовать медную трубку толщиной 1,5 мм в качестве пути потока для коллектора.

[Вывод]

После наших расчетов и объяснений клиент, наконец, принял наш план, и теперь система работает должным образом и отвечает требованиям клиента.

Если вам нужно разработать такое решение, пожалуйста, свяжитесь с нами.
