Aplicación del módulo colector solar en el sistema de refrigeración.

Vistas:0     Autor:1stunflower     Hora de publicación: 2019-11-22      Origen:Sitio

Preguntar

[Resumen]

El módulo colector solar es el dispositivo de aprovechamiento solar térmico más maduro y ampliamente utilizado. Los usos principales son agua caliente, calefacción por suelo radiante, piscinas, destilación de agua de mar, secado, generación de energía y sistemas de refrigeración de aire acondicionado. El medio de transferencia de calor puede ser agua o gas o similar. Cuando el módulo colector solar se utiliza en un sistema de refrigeración, la presión alcanzará los 30 bar, lo que requerirá rediseñar la construcción del módulo colector solar.

[Texto]

El cliente quiere usar el calor generado por el sistema solar de agua caliente para calentar el gas. El requisito específico es lograr 15-20kw de potencia. La tubería puede soportar una presión de 30 bar y la temperatura aumenta de 10 ° C a 15 ° C.

Aplicación del módulo colector solar en el sistema de refrigeración.

Este es el tamaño de su tubería dada por el cliente. La solución que hemos dado es la siguiente:

Según los datos proporcionados por el cliente, el calor total requerido para calentar la temperatura en 10 ° C con un colector y trabajar durante 1 hora es: 0.6337 kg / s * 3600s * 1.473kJ / kg oC * 10 oC = 33604kj

33604kj /3600000=9.3KW,

En otras palabras, se requiere un colector solar de 9.3 kW.

1 juego de colector solar SFB305818 (30 tubos), cuando la radiación solar alcanza 1000W / m2, su potencia puede alcanzar 1.8KW.

9.3KW / 1.8KW = 5.2 unidades.

Si usa un colector para calentar el aumento de temperatura 15 ° C, necesita 7.8 SFB305818

Como la intensidad de la radiación solar cambia durante el día, es la más fuerte al mediodía y la peor en la mañana y en la tarde.

Recomendamos instalar 8-10 SFB305818.

El diámetro de conexión de ambos extremos del colector solar es de 22 mm, y el diámetro de la porción del corredor intermedio es de 35 mm.

La presión de trabajo requerida por el cliente es de 2,85 MPa. De acuerdo con este requisito, el espesor del tubo de cobre del colector solar se calcula de la siguiente manera:

S≥2.85Mpa (0.2 + 35) /2*41.2Mpa=1.22mm

Recomendamos utilizar un tubo de cobre de 1,5 mm de grosor como ruta de flujo para el colector solar.

El cliente está muy satisfecho después de ver el plan, pero también tiene dos preguntas.

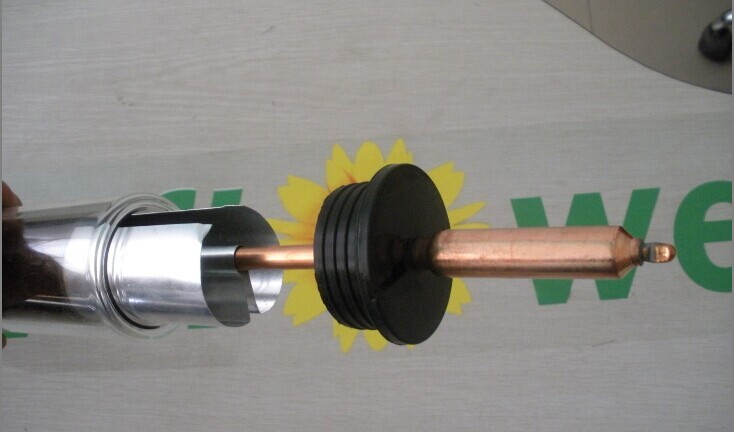

1. Quiere usar un colector de tubo en U, le recomendamos un colector de tubo de calor (imagen a continuación)

Aplicación del módulo colector solar en el sistema de refrigeración-2

De hecho, el colector de tubos en U no cumple con sus requisitos, porque los tubos de cobre en su interior están conectados, por lo que cuando se transfiere el calor, un colector debe pasar 108 metros y ocho colectores deben pasar 864 metros. La pérdida de calor es enorme. El colector de tubería de calor solo necesita pasar 19,2 metros.


Pero el cliente entiende que cuanto más larga es la distancia, más calor se absorbe.

Durante el paso del gas a una distancia tan larga, solo se pierde calor. La eficiencia del tubo de calor es alta y el gas se calienta lo suficiente a medida que pasa. El sistema de tubo en U y tubo de calor son prácticamente idénticos. La ruta de flujo es equivalente al horno. El gas se puede calentar siempre que el calor de la tubería de calor se pueda transferir a la ruta de flujo.

El tubo en U tiene una tubería larga, por lo que el calor está relativamente disperso y la temperatura no es alta. Por el contrario, dado que la tubería de calor tiene una alta eficiencia y la trayectoria del flujo es corta, el gas se puede calentar bien en poco tiempo.


2. Preocupado por si puede soportar una presión de 28.5 bar.

La presión de trabajo requerida por el cliente es 2.85Mpa, y el grosor del tubo de cobre del colector se calcula de la siguiente manera:

S≥2.85Mpa (0.2 + 35) /2*41.2Mpa=1.22 mm

Recomendamos utilizar un tubo de cobre de 1,5 mm de grosor como ruta de flujo para el colector.

[Conclusión]

Después de nuestros cálculos y explicaciones, el cliente finalmente aceptó nuestro plan, y el sistema ahora funciona correctamente y cumple con los requisitos del cliente.

Si necesita diseñar una solución de este tipo, no dude en contactarnos.
