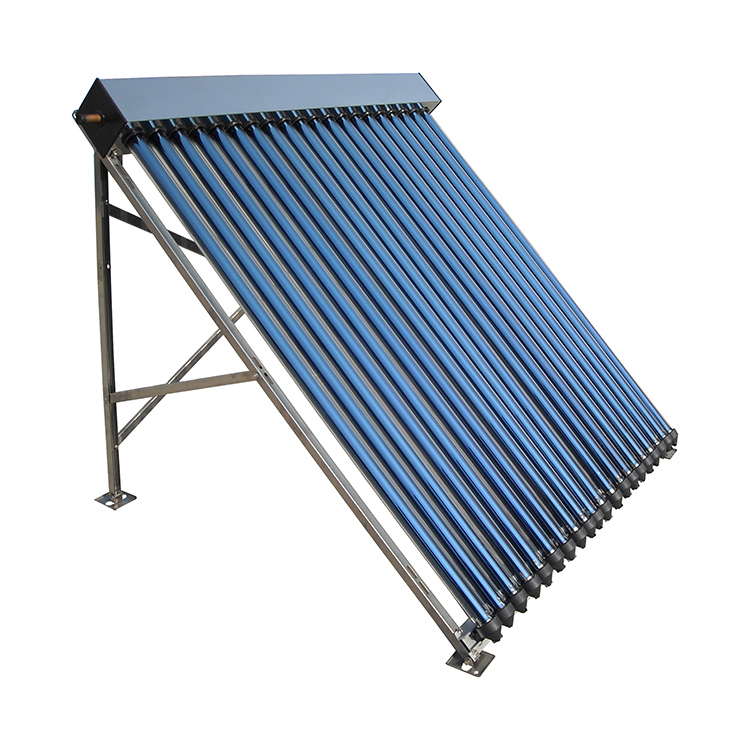

El colector solar de tubo de vacío es un colector solar que utiliza un tubo de vidrio y tiene un espacio de vacío entre la pared del tubo y el disipador de calor. El colector solar de tubo de vacío también contiene colectores de tubo de vacío de vidrio y colectores de tubo de vacío de estructura de vidrio-metal. Según la estructura de los colectores solares de vacío, se pueden clasificar en tres categorías, a saber, colectores solares de tubo de vacío de vidrio, colectores solares de tubo de vacío de tubo en U y colectores solares de tubo de vacío de tubo de calor.
1. Colector solar de tubo de vacío de vidrio
El colector colector en el colector solar de tubo de vacío de vidrio está compuesto por tubos colectores de vacío, cabezales, contrapuntos, soportes y otros componentes, y el colector de vacío de vidrio se utiliza como componente del colector, y luego la junta El cabezal conecta múltiples tubos de vacío juntos para formar un todo. Si hay agua en el tubo de vidrio, la radiación solar pasará a través del tubo de vidrio de cobertura del colector de vacío y luego será absorbida por el tubo de vidrio interior recubierto con una capa de absorción selectiva. El agua del tubo se puede calentar directamente. Generalmente, el colector colector se utiliza principalmente para sistemas que no soportan presión.
Debido a que el tubo interior del tubo colector del colector colector está en contacto directo con el agua y no se utilizan materiales metálicos como el cobre y el acero inoxidable, el rendimiento del costo sigue siendo bastante alto y el tubo de vidrio tiene una fuerte resistencia a la corrosión, por lo que La colección de tubos de vacío de vidrio El reemplazo y el mantenimiento del calentador también son relativamente convenientes y fáciles, por lo que este colector es adecuado para proyectos de agua caliente sanitaria y agua caliente solar. Sin embargo, el colector está sellado con un anillo de silicona, lo que lo hace incapaz de operar bajo presión. Si un tubo de vacío se rompe durante el funcionamiento bajo presión, todo el sistema puede quedar paralizado. En ciudades con agua de alta dureza, es más fácil acumular incrustaciones en los tubos colectores y los cabezales, por lo que debe limpiarse con regularidad.
2. Colector de tubo en U de tubo de vacío de vidrio
El colector de tubo en U de tubo de vacío de vidrio utiliza tubos de colector de vacío de vidrio como elemento colector de calor, inserta tubos en U de metal y vidrio de doble capa para aislamiento al vacío. El absorbedor de calor es un vidrio interior revestido con un revestimiento de absorción selectiva. El medio de trabajo de transferencia de calor en el tubo metálico en forma de U es luego calentado por el componente de transferencia de calor. Es un tipo mejorado de colector de encabezados. Hace que el tubo de recolección de calor al vacío completamente de vidrio funcione completamente en un sistema de soporte de presión. Fiabilidad mejorada. Incluso si algunos de los tubos de recolección de calor de vacío de vidrio están rotos, el canal de fluido de trabajo de transferencia de calor de metal interno no tendrá fugas, por lo que aún puede funcionar normalmente.
El cuerpo absorbente de calor del tubo colector solar de vacío de estructura de vidrio-metal y el tubo colector solar de vacío sin cambio de fase en el medio de transferencia de calor. Asimismo, este tipo de tubo colector es un colector formado por elementos colectores. El vacío de sellado de vidrio-metal es una estructura sellada. Es un tubo de vacío de vidrio de una sola capa. La tira de absorción de metal se utiliza como placa de absorción de calor. El tubo en forma de U se utiliza como canal de flujo de metal del cuerpo de absorción de calor. El medio de transferencia de calor no se eliminará. Hay dos métodos de sellado, sellado por fusión y sellado por compresión térmica.
3. Colector de tubo de calor de tubo de vacío de vidrio
El colector de tubos de calor de tubo de vacío de vidrio utiliza tubos de recolección de calor de vacío de vidrio como elemento de recolección de calor, y también tiene doble acristalamiento para aislamiento al vacío. El disipador de calor es un tubo de vidrio interior revestido con un revestimiento de absorción selectiva y luego pasa a través del componente de transferencia de calor. La sección de evaporación del tubo de calor metálico se calienta y el calor se transfiere desde el tubo de calor metálico a la sección de condensación del tubo de calor metálico, y luego se calienta el agua o el fluido de trabajo de transferencia de calor en el cabezal. Se puede utilizar en sistemas que soportan presión, así como en sistemas que no soportan presión, y su rendimiento es relativamente confiable. Tomando prestado del párrafo anterior, incluso si algunos de los tubos colectores de vacío de vidrio están rotos, el canal de fluido de trabajo de transferencia de calor de metal interno no tendrá fugas, por lo que aún puede funcionar normalmente.
El tubo de vacío tipo tubo de calor significa que el elemento de transferencia de calor del tubo de recolección de calor del tubo de vacío es un tubo de calor. De manera similar, el colector de calor de tubo de vacío tipo tubo de calor es un colector de calor compuesto por tubos de vacío de tubo de calor. El vacío de sellado de vidrio-metal es una estructura sellada. Es un tubo de vacío de vidrio de una sola capa. La banda de absorción de metal sirve como placa de absorción de calor. El cuerpo absorbente de calor contiene un tubo de calor de metal. El fluido de trabajo de cambio de fase dentro de la tubería de calor pasa a través de un cambio de fase y luego elimina el calor de La sección de evaporación de la tubería de calor se transfiere al medio de trabajo de transferencia de calor y calefacción de la sección de condensación, y hay dos métodos de sellado para vidrio y metal, sellado por fusión y sellado por compresión térmica.
