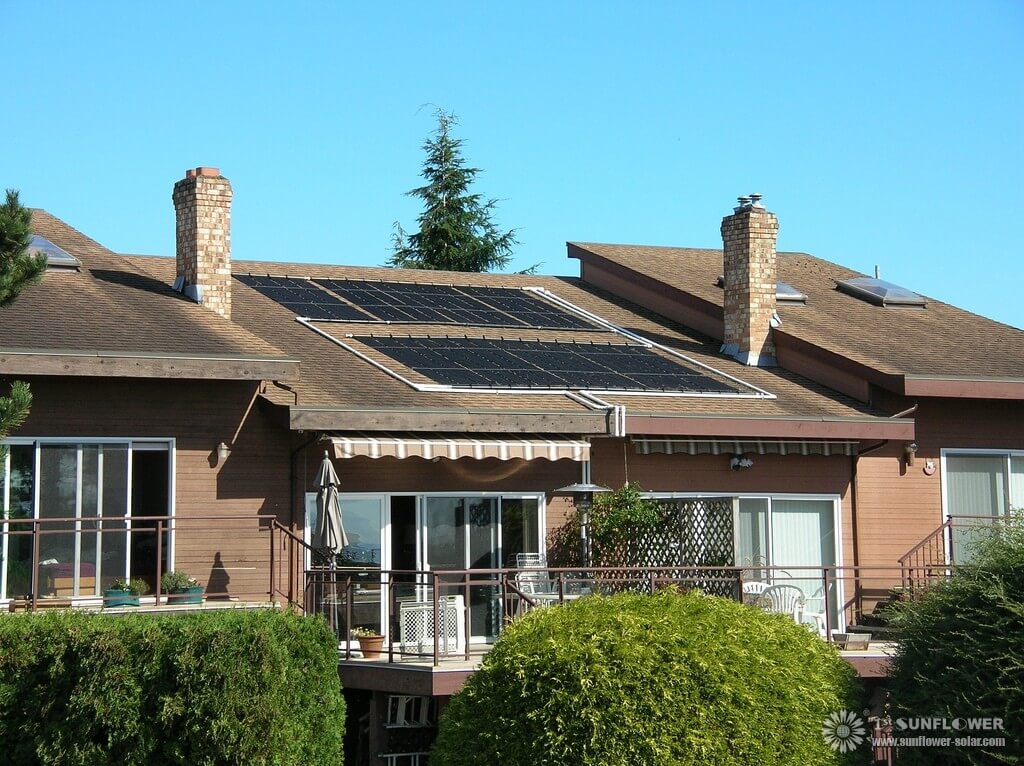

Este colector solar es una forma plana y la composición de una gran caja de diferentes capas de la superficie de la placa. En la parte superior, hay una o una pluralidad de capas de vidrio que cae la luz del sol. Luego, la luz es absorbida por la placa absorbente, generalmente es una placa metálica como el cobre o el aluminio, que se mantiene debajo de la cubierta superior. Alrededor de la placa absorbente de la tubería, el agua absorbe el calor de la placa absorbente. Todo el aislamiento de la caja colectora de placa plana y el protector de intemperie. El calentador de agua solar con colector de placa plana es el más utilizado.
Estructura FPC:
Carcasa: la carcasa contiene todos los componentes del colector y para protegerlos del impacto en el medio ambiente. La funda también hace que el colector sea robusto y estable. El material utilizado para la carcasa debe ser resistente a la corrosión.
Sello: miembro del sello de un material elástico, para evitar fugas e infiltraciones de agua de lluvia en la colección. El material de sellado debe poder soportar la alta temperatura y la radiación ultravioleta (UV) (para garantizar una vida útil de 15 años o más).
Cubierta transparente: protege los componentes internos del impacto del colector en el medio ambiente. Debería haber vidrio templado de alta transmisión de la eficiencia cooperativa (cerca de 1). Esto también protege los componentes internos y el colector del impacto en el medio ambiente.
Aislamiento: el aislamiento en la parte posterior y lateral de la pérdida de calor en el área del colector reduce el daño. También debe ser capaz de soportar la temperatura más alta de la placa absorbente del aislamiento.
La placa absorbente: los paneles absorbentes de calor absorben la energía solar y la convierten en energía térmica. Recubrimiento selectivo absorbente sobre el material altamente conductor, como el cobre, la absorción máxima de la radiación infrarroja de la radiación solar y la transmisión mínima.
Tubo: el fluido que fluye a través del colector recolecta calor de las aplicaciones útiles de la placa absorbente. Debe tomarse principalmente en el proceso de transferencia de calor por conducción y convección. Así, un tubo de material de alta conductividad térmica como el cobre.
Las principales características de este conjunto:
Resistencia a las condiciones ambientales (medio marino, lluvia, polvo, granizo, etc.)
