[Абстрактный]
Солнечный водонагреватель с тепловой трубкой - самый эффективный солнечный водонагреватель на рынке. В технологии тепловых трубок и электронных ламп нет ничего нового. Фактически, Международная космическая станция использует обе технологии одновременно. В большинстве портативных компьютеров для охлаждения материнской платы используются тепловые трубки, тогда как вакуумные лампы используются в электронных продуктах, таких как телевизоры и радио. Фактически, вакуумные лампы по-прежнему являются выбором высококачественных усилителей. Итак, как эти две технологии работают в солнечных водонагревательных системах? Начнем с солнечных вакуумных трубок, также называемых вакуумными трубками.
[Текст]
Что такое вакуумная трубка?

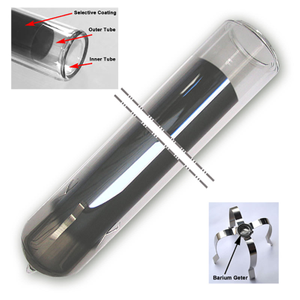

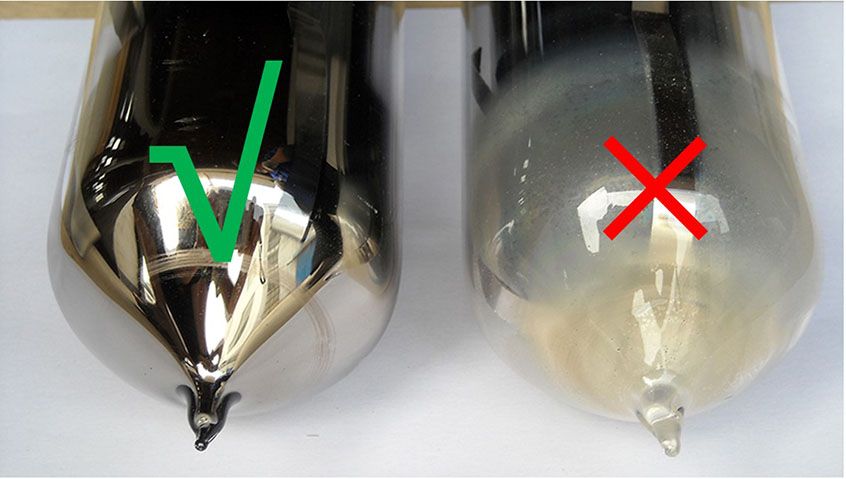

Вакуумная трубка сделана из боросиликатного стекла с очень низким содержанием железа, поэтому оно может пропускать больше солнечного излучения, чем обычное стекло, поэтому оно также очень прочное. Способ изготовления стеклянной трубки такой же, как и метод изготовления термоса, который имеет внешний стеклянный слой и внутренний стеклянный слой. Между ними воздух был удален или «откачан» для создания вакуума. Поскольку внутри нет воздуха, тепло не может передаваться ни в одну из сторон. Стеклянная внутренняя трубка покрыта запатентованным трехслойным слоем меди, алюминия и алюминия / азота. Эти селективные покрытия отвечают за поглощение и передачу солнечного теплового излучения, тем самым влияя на характеристики трубки. Поскольку между ними есть вакуум, тепло не может рассеиваться, что делает эффективность этих трубок 97%. Во время изготовления этих трубок устанавливается абсорбент бария для поглощения любого газа, чтобы гарантировать поддержание вакуума. Геттер также используется для индикации целостности нарушенного вакуума. Если вакуум в пробирке сломается, газопоглотитель бария заставит металлическое покрытие на дне пробирки побелеть, указывая на то, что его необходимо заменить.
После того, как селективное покрытие поглощает тепловую энергию солнца, энергия передается в центральную тепловую трубку через алюминиевые ребра, которые завернуты внутри вакуумной трубки и полностью контактируют с селективным покрытием. Центром алюминиевого радиатора является медная тепловая трубка. Тепловая трубка - это длинная трубка, которая проходит через всю длину вакуумной трубки. Внутри полости трубки находится небольшое количество жидкости. Внутренняя часть медной тепловой трубы также находится в состоянии вакуума, но вакуум отличается от вакуума в откачанной трубе. Из-за этого вакуума жидкость закипает при температуре около 200 ° C. 30 градусов по Цельсию (86 градусов по Фаренгейту). Это основной принцип, лежащий в основе технологии тепловых трубок. По сравнению с уровнем моря вода под вакуумом закипает при более низкой температуре, а вода под высоким давлением - при более высокой температуре.
Когда тепловая трубка предварительно нагревается, жидкость внутри тепловой трубки быстро нагревается и становится паром. Пар поднимается по трубке, пока не достигнет колбы конденсатора, где его тепло передается теплоносителю для солнечного отопления через теплообменник в коллекторе. В колбе конденсатора пар теряет энергию и возвращается в жидкость. Сила тяжести заставляет жидкость течь вниз обратно к внутренней стенке внутренней тепловой трубки, и цикл повторяется.
Медная тепловая трубка в каждой трубке вставляется в медную втулку герметичного коллектора. Это тепло косвенно передается солнечной нагревающей жидкости через проводимость. Таким образом, коллектор не зависит от тепловой трубки, и утечки не происходит, даже если тепловая трубка снята. Коллектор хорошо изолирован, и есть небольшая втулка для вставки датчика температуры в медный коллектор. Таким образом, внутренняя температура теплоносителя передается обратно на цифровой контроллер. Если температура в коллекторе выше, чем температура воды в резервуаре для воды или бассейне, контроллер отправляет сигнал, чтобы уведомить насос о включении и циркуляции теплоносителя. Вечером, когда садится солнце, коллектор охлаждается до температуры ниже, чем температура воды или бассейна, что дает команду на остановку насоса.
【Вывод】
Если вы хотите купить тепловую трубку для замены, проверьте:
