Классификация и характеристика вакуумных коллекторов

【Аннотация】

В настоящее время на рынке представлены три серии цельностеклянных вакуумных трубчатых солнечных коллекторов: обычный цельностеклянный вакуумный трубчатый солнечный коллектор, цельностеклянный вакуумный трубчатый солнечный коллектор с тепловыми трубками и цельностеклянный вакуумный трубчатый солнечный коллектор с U-образной трубкой. Три серии продуктов. В настоящее время в основном используется солнечный коллектор с цельностеклянной вакуумной трубкой. Структура и характеристики трех серий продуктов представлены по порядку.

【Текст】

Обычный цельностеклянный солнечный коллектор

1.Состав: вакуумная трубка, коллектор, задняя бабка и кронштейн

Есть два типа поперечных и вертикальных труб. Мощность у него относительно большая, для установки водонагревателя нужно зарезервировать 4 квадратных метра медного провода. Кроме того, из-за большой мощности во время работы потребляется большое количество электроэнергии, хотя внутренние компоненты электрического электрического водонагревателя могут эффективно экономить электроэнергию, но по сравнению с обычным электрическим водонагревателем некоторая электрическая энергия потрачено.

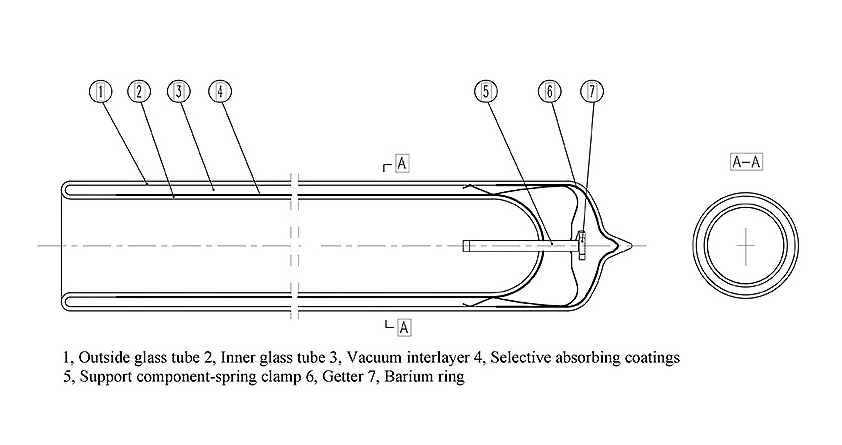

1.1 Конструкция вакуумной трубки: вакуумная трубка является основным компонентом цельностеклянного вакуумного трубчатого коллектора и двигателя всей солнечной системы. Его производительность определяет мощность нагрева и срок службы всей системы.

1.2 Требования к материалу вакуумной трубки: вакуумная трубка изготовлена из боросиликатного стекла 3.3 (содержание оксида железа менее 5%; хорошая термическая стабильность; низкий коэффициент теплового расширения составляет 3,3 × 10-6 / ° C; хорошая термостойкость, термостойкость большая разница температур более 200 ° C; обладает высокой механической прочностью; хорошей стойкостью к химической коррозии; имеет хорошие оптические свойства, светопропускание ≥ 0,89)

1.3 Технические требования к вакуумной трубке:

а. материал из боросиликатного стекла 3.3;

б. параметры воздушной сушки y ≥ 175 м2 • ° C / кВт (при солнечной освещенности G ≥ 800 Вт / м2, температуре окружающей среды t от 8 до 30 ° C)

c. На солнце температура воды увеличилась на 35 ° C.

d. требуемое воздействие солнечного излучения ≤ 3,8 МДж / м2 (при солнечном излучении G ≥ 800 Вт / м2, температура окружающей среды t между 8 ~ 30 ° C)

е. средний коэффициент теплопотерь ≤ 0,9 Вт / м2 · ° C

f. степень вакуума ≤ 5 × 10-2 Па;

грамм. стойкость к тепловому удару должна быть способна выдерживать холодную воду ниже 25 ° C и горячую воду выше 90 ° C, попеременно повторяя 3 раза без повреждений;

час ударная нагрузка должна выдерживать давление 0,6 МП;

Требования Anti-Hail не должны быть повреждены под воздействием i. я. град радиальным размером не более 25 мм.

2. цельностеклянный вакуумный трубчатый коллектор:

вакуумная трубка непосредственно нагревает воду, максимальная эффективность поглощения тепла; долгая жизнь; самая низкая стоимость. В настоящее время 80% проектов централизованного водоснабжения на солнечной энергии, представленных на рынке, используют эту серию продуктов. Эта серия продуктов предъявляет высокие требования к проектированию, монтажу и построению системы. Если конструкция неправильная или установка некачественная, произойдет разрыв трубы.

Солнечный коллектор с вакуумной трубкой

Солнечный коллектор с вакуумной трубкой типа тепловой трубки - это новый продукт, разработанный на основе обычного вакуумного трубчатого коллектора. Он широко используется в некоторых специальных областях.

1. Характеристики солнечного коллектора с вакуумной трубкой типа тепловой трубки

1.1 Структура

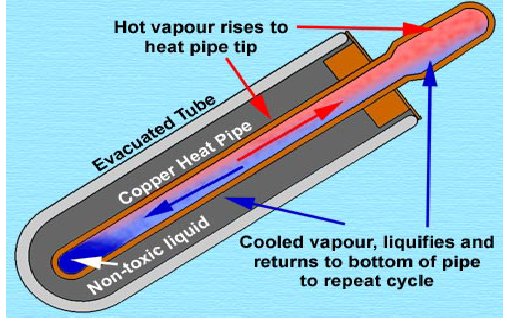

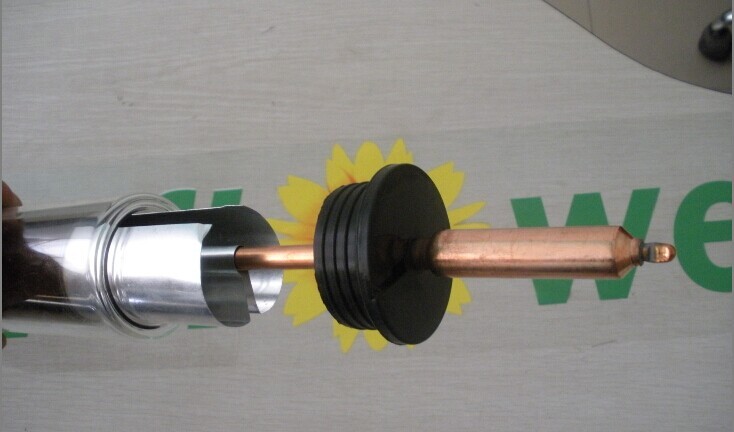

Как показано на приведенном выше рисунке, тепловая трубка вставлена в обычную вакуумную трубку, тепловая трубка обернута алюминиевым профильным ребром, а алюминиевое профильное ребро контактирует с внутренней стенкой вакуумной трубки для передачи тепла. Тепловая труба - это глухая труба, закрытая с обоих концов. Технология обработки: использование трубки из чистой меди (содержание чистой меди ≥ 99,99%, широко известной как бескислородная медь) для закачки дистиллированной воды, а также вакуумное разделение и закупоривание. Дистиллированная вода имеет очень низкую точку кипения под вакуумом, а передача тепла осуществляется за счет поглощения тепла испарения и выделения тепла конденсации дистиллированной воды, а эффективность теплопередачи высока. Однако, поскольку степень вакуума тепловой трубы имеет большое влияние на эффективность теплопередачи, выхлопная труба (вакуум) тепловой трубы предъявляет строгие требования к материалам и процессам.

1.2 Особенности:

Отсутствие протечек, стабильная система; высокий тепловой КПД; недолговечность и дороговизна. К меди предъявляются строгие требования и строгий процесс производства. Чем больше угол между коллектором и землей, тем выше КПД. Степень вакуума в медной трубке высока, и при утечке воздуха эффективность резко падает, пока не выходит из строя.

U-образный солнечный коллектор с вакуумной трубкой

1. структура

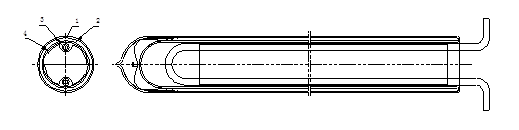

1 —— вакуумная трубка 2 —— слой пленки с покрытием 3 —— медная U-образная трубка 4 —— ребро алюминиевого профиля

Как показано на рисунке выше, U-образная медная трубка вставлена в обычную вакуумную трубку, а U-образная медная трубка окружена ребром алюминиевого типа, при этом ребро алюминиевого типа и внутренняя стенка соприкасаются. с вакуумной трубкой для передачи тепла. U-образная медная труба и система трубопроводов, а также змеевики теплообмена в резервуаре для воды образуют замкнутый контур и обмениваются теплом за счет принудительной циркуляции среды.

2. особенности:

Непрямая теплопередача, работа под давлением, отсутствие утечки взрывной трубы, высокая тепловая эффективность и произвольный угол установки. Однако упаковка и транспортировка неудобны, их нужно устанавливать и транспортировать целиком, и они не обладают способностью к замерзанию.

【Вывод】

Таким образом, три типа солнечных коллекторов имеют свои особенности. Обычный тип солнечных коллекторов занимает большую часть солнечного рынка благодаря своей низкой стоимости, длительному сроку службы и высокой эффективности. Продукты теплопередачи обладают эффектами теплопроводности. В основном используемые в некотором промышленном оборудовании с высокоскоростной теплопередачей и отводом тепла, изделия с U-образными трубками в основном используются в элитных жилых и требовательных к воде местах с высокими требованиями к качеству воды.
