Comparaison de l'onduleur sinusoïdal et de l'onduleur modifié

【Abstrait】:

   Dans le système de production d'énergie solaire, l'onduleur est l'un des composants importants. En termes simples, un onduleur est un appareil qui convertit la basse tension (12V / 24V / 48V) DC en 220V AC. En fait, la forme d'onde de sortie de l'onduleur peut être divisée en onduleur à onde modifiée et en onduleur à onde sinusoïdale. Ce qui suit compare l'onduleur sinusoïdal modifié et l'onduleur sinusoïdal afin de distinguer leurs différences:

【Corps principal】:

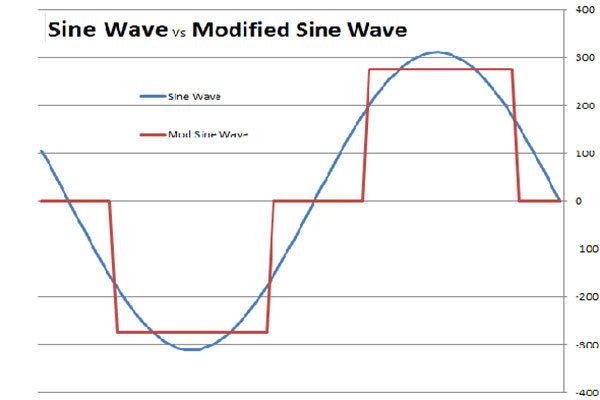

1. Comparaison des formes d'onde de sortie d'un onduleur sinusoïdal modifié et d'un onduleur sinusoïdal:

   L'onduleur à ondes modifiées traditionnel est produit par superposition par étapes de tension d'onde carrée. Cette méthode a des circuits de commande compliqués, plus de tubes de commutation de puissance utilisés dans les lignes superposées, et un volume et un poids plus importants de l'onduleur. Beaucoup de problèmes. Ces dernières années, avec le développement rapide de la technologie d'électronique de puissance, la méthode de modulation de largeur d'impulsion PWM a été largement utilisée pour générer la sortie d'onde corrigée.

      La forme d'onde de sortie de l'onduleur sinusoïdal est une onde sinusoïdale complète avec un faible taux de distorsion, donc il n'y a pas d'interférence avec les équipements radio et de communication, le bruit est également très faible, la fonction de protection est complète et l'efficacité globale est élevée. La raison pour laquelle l'onduleur sinusoïdal peut produire une onde sinusoïdale complète est qu'il adopte la technologie SPWM, qui est plus avancée que la technologie PWM.

2. Comparez les circuits internes de l'onduleur modifié et de l'onduleur sinusoïdal:

L'onduleur à onde sinusoïdale et l'onduleur à onde modifiée diffèrent également considérablement dans leurs circuits internes. Tout d'abord, l'onduleur sinusoïdal doit nécessiter un contrôle logiciel et une modulation d'inductance et de capacité en raison du problème de la modulation de forme d'onde. Par conséquent, un micro-ordinateur monopuce et une inductance sont nécessaires dans l'onduleur sinusoïdal, ce qui est évident en un coup d'œil. La difficulté technique est bien supérieure à celle de l'onduleur sinusoïdal modifié. En conséquence, le prix des onduleurs sinusoïdaux est beaucoup plus élevé que celui des onduleurs modifiés.

3. Comparez les avantages de l'onduleur à ondes modifiées et de l'onduleur sinusoïdal:

Onduleur sinusoïdal modifié:

① La forme d'onde de sortie est considérablement améliorée par rapport à l'onde carrée et le contenu des harmoniques plus élevés est réduit. Lorsque le nombre de pas atteint plus de 17, la forme d'onde de sortie peut réaliser une onde quasi sinusoïdale.

②Lors de l'utilisation d'une sortie sans transformateur, l'efficacité de l'ensemble de la machine est très élevée.

Onduleur sinusoïdal:

①La forme d'onde de sortie est bonne et la distorsion est très faible. La forme d'onde de sortie est fondamentalement la même que la forme d'onde CA du réseau électrique public. En fait, la puissance CA fournie par un onduleur à onde sinusoïdale fine est de meilleure qualité que le réseau.

② L'onduleur à onde sinusoïdale a peu d'interférences avec les radios, les équipements de communication et les équipements de précision, un faible bruit, une forte adaptabilité de charge et peut répondre à toutes les applications de charge CA

③Fonctions de protection complètes, rendement élevé de toute la machine.

4. Comparez les défauts de l'onduleur sinusoïdal modifié et de l'onduleur sinusoïdal:

Onduleur sinusoïdal modifié:

① Il existe de nombreux tubes d'interrupteur d'alimentation utilisés dans les lignes de superposition d'ondes échelonnées, dont certains nécessitent plusieurs ensembles d'entrées d'alimentation CC. Cela pose des problèmes au regroupement et au câblage du réseau de cellules solaires et à l'égalisation de la batterie.

②La tension d'onde échelonnée présente encore des interférences haute fréquence avec la radio et certains équipements de communication.

Onduleur sinusoïdal:

①La ligne est relativement compliquée

②Exigences élevées en matière de technologie de maintenance

③ Le prix est plus cher.

【Conclusion】:

  En général, l'onduleur sinusoïdal modifié et l'onduleur sinusoïdal ont chacun leurs propres avantages et inconvénients, et ils doivent être achetés en fonction de leurs besoins réels. Les onduleurs sinusoïdaux modifiés ont été largement utilisés dans les systèmes utilisateur dans les régions éloignées, car ces systèmes utilisateur ne nécessitent pas de haute qualité de puissance et les onduleurs modifiés conviennent aux charges électriques résistives. La puissance CA fournie par l'onduleur sinusoïdal est de meilleure qualité que le réseau. Dans le système de production d'énergie solaire, afin d'éviter la pollution électrique du réseau public, un onduleur sinusoïdal doit également être utilisé. Pour les équipements avec une qualité et des exigences élevées, bien sûr, des onduleurs sinusoïdaux sont utilisés.
