Проектирование системы общественного отопления на солнечной энергии

[Аннотация]

С развитием и популяризацией систем солнечной энергии все больше и больше общественных бассейнов используют солнечную систему отопления для бассейна. Использование солнечной системы отопления для бассейна не только снижает энергозатраты, но и экономит энергию и защищает окружающую среду. Единовременные инвестиции в солнечную систему отопления для оборудования бассейна могут окупить инвестиционные затраты за 2-4 года. Солнечная система отопления имеет срок службы 15-20 лет, и фиксированный доход в более поздний период очевиден.

Пример конструкции обогрева общественного бассейна солнечной энергией приведен для справки.

[Текст]

1. Основные требования:

Питер из Омана ， хочет обогреть общественный бассейн площадью 300 куб. Бассейн должен быть оборудован системой бассейна с солнечным подогревом.

2. Дизайнерские идеи:

Поскольку Питер находится в Омане, климат лучше.

Согласно международным стандартам, требования к температуре общественных бассейнов: 26 ~ 28 ° C

OnВ соответствии с климатом Омана и размерами бассейна, 30 комплектов солнечного коллектора SFB305818

UeВ связи с необходимостью пользоваться бассейном в 7:00 утра-10:00 вечера, и необходимо обеспечить горячую водяную баню,

Он оборудован 2-литровым водяным резервуаром емкостью 3000 л для хранения горячей воды, нижним змеевиком для циркуляционной системы нагрева солнечного коллектора и верхним змеевиком для подачи горячей воды для людей, принимающих ванну.

AlsoВ любой момент можно добиться эффекта от использования бассейна. Когда бассейн не достигает желаемой температуры, горячая вода из резервуара для воды может быть подана в бассейн для повышения температуры воды.

Nd И другие аксессуары.

3. Дизайн Особенности:

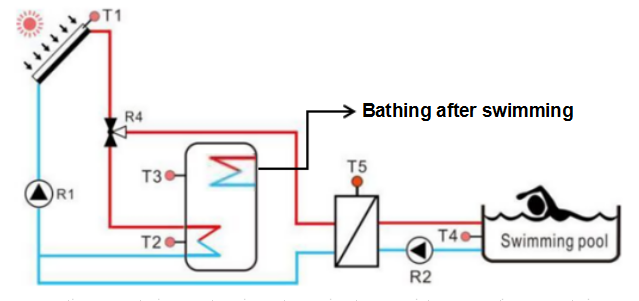

Это закрытая система циркуляции под давлением. Когда система работает, резервуар для воды сначала нагревается через нижнюю катушку. Когда резервуар для воды достигает установленной температуры (например, 60 ° C), солнечный коллектор начинает нагревать бассейн через теплообменник.

Благодаря Петру нужно открыть бассейн в 7:00 утра-10:00 вечера, и необходимо обеспечить горячую ванну с водой.

Система может нагревать резервуар для воды через нижнюю катушку и обеспечивать людей горячей водой через верхнюю катушку.

В течение времени открытого бассейна, если бассейн не достигает желаемой температуры, горячая вода в резервуаре для воды может быть подана в бассейн для повышения температуры воды в бассейне. Это не только отвечает требованиям для бассейнов с 7:00 до 10:00 вечера, но и позволяет использовать бассейн в любое время.

4. Петру нравится дизайн этой солнечной системы отопления для бассейна, особенно для бассейна, который встречает открытый бассейн. Он может обеспечить купание в горячей воде, и, помимо его ожиданий, он также может достичь эффекта от использования бассейна в любое время, так что он может дать пловцу удовлетворительное обслуживание.

Однако у Питера есть некоторые сомнения по поводу этой системы:

TankБак для воды изолирован?
Да, мы используем полиуретановую изоляцию, толщина изоляции 55 мм.

UseПочему использовать два циркуляционных насоса?

Циркуляционный насос R1 используется для циркуляции между коллектором и резервуаром для воды.

Циркуляционный насос R2 используется для циркуляции между теплообменником и водой плавательного бассейна.

Это закрытая система циркуляции. Циркуляционный водяной насос R1 используется для циркуляции бака для горячей воды между коллектором и баком для воды. Когда резервуар для воды достигает установленной температуры (например, 60 ° C), клапан R4 поворачивается в бассейн с подогревом, и одновременно включаются циркуляционные насосы R1 и R2. В это время циркуляционный насос R1 используется для циркуляции между коллектором и теплообменником, а циркуляционный насос R2 циркулирует через теплообменник и воду плавательного бассейна для обмена теплом, чтобы начать нагревание плавательного бассейна.

Flow Будет ли вода в трубе течь в бассейн?

Нет, внутренняя часть трубчатого теплообменника независима. Вода в трубопроводе не имеет отношения к воде в бассейне. Вода в циркуляционном трубопроводе обменивается теплом с водой в бассейне, и смешивание никогда не произойдет.

В конце концов, он разрешил сомнения Питера об этой солнечной системе отопления для бассейна. Он был очень доволен дизайном схемы и принципиально решил свои требования.

[Вывод]

Эта солнечная система отопления для бассейна подходит для большинства общественных бассейнов, но все же ее необходимо проектировать в соответствии с реальной ситуацией. Солнечная система отопления для проекта бассейна имеет много конструктивных факторов, и сезонное распределение солнечного света неравномерно. Детали продукта плана конкретной конфигурации должны быть рассчитаны и предоставлены в соответствии с фактическим размером пула, чтобы избежать ненужных отходов.

Если вам нужно больше систем солнечного отопления для бассейнов, вы можете обратиться на следующий веб-сайт:

https://www.1stsunflower.com/SFBP-Solar-Heating-For-Swimming-Pool-Spa-pd73435077.html
