Мой план мирового господства через солнечный водонагреватель

Просмотры:4736     Автор:подсолнух     Время публикации: 2011-11-04      Происхождение:Работает

Запрос цены

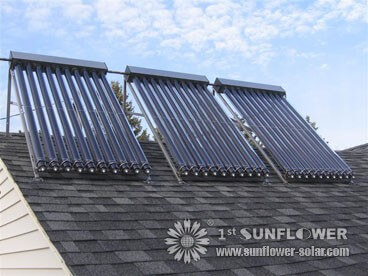

Солнечные коллекторы в серии

Мой план мирового господства через солнечный водонагреватель

Меня интересовало солнечное отопление и солнечная энергия, так как я был маленьким мальчиком. Но я не стал серьезно относиться к этому, покасолнечная теплица на мой последний дом. Основываясь на этом опыте, я решил, что мой следующий проект будет проектом чистого солнечного отопления.

Пакет солнечного коллектора

Я начал проект, заказывая 3 вакуумных солнечных водонагревателя изПодсолнечник солнечный в Китае. Это было весело, так как я все импортировал. Это было также немного рискованно, так как мне пришлось переплатить 1100 долларов США Китаю за счет проводного перевода, даже не зная, собираюсь ли я что-нибудь получить за это. Но ящик появился на таможенном складе в Милуоки примерно через 6 недель. Я заплатил свои таможенные сборы и загрузил их на наш крошечный пикап!

Если бы я приобрел подобный тип системы у американского солнечного провайдера, это стоило бы около 3000 долларов. То, что я действительно хочу сделать, - это купить коллекционеры для всего контейнера. Завод обещал мне гораздо лучшую цену, если я куплю в количестве!

Эвакуированные трубки Солнечные коллекторы - странный зверь. Обратите внимание: у вас есть длинная трубка, в которой воздух выкачивается, с внутренним теплоизолятором из алюминия или меди. Внутри поглотителя тепла используется теплоноситель с изменением фазы, обычно спирт или фреон. Теплоноситель будет кипеть, когда он подвергнется воздействию солнца, газ будет подниматься к медному теплообменнику сверху (за пределами вакуумированной части трубы), где он будет конденсироваться и отказываться от его тепла. Медный конец запирается внутри теплообменного коллектора с протекающей через него водой, тем самым нагревая воду.

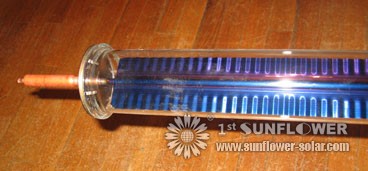

Тепловая труба для солнечного коллектора

Вот бизнес-конец эвакуированного солнечного коллектора тепла. Трубки имеют диаметр около 3 дюймов и длину 5 футов. Несмотря на то, что они дороги по сравнению с плоскими сборщиками пластин, экстремальная изоляция вакуума позволяет им собирать солнечную энергию очень эффективно, даже в пасмурные или пасмурные дни. В один день ноября коллекторы сожгли изоляцию пены на медных трубах, впадающих в коллектор, и я видел, что температура воды достигает 190 градусов, закачивается вниз в подвал. Вот Это Да!

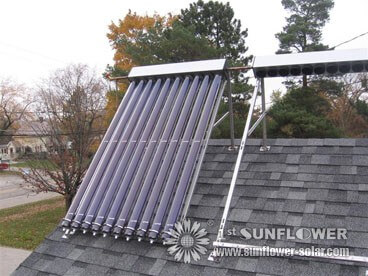

Солнечный коллектор на крыше

Здесь вы можете увидеть один коллектор с установленными трубами, а рядом с ним нет труб. Установка крыши была простой, я просто собрал коллекторы с рамами на земле, а затем прикрутил их к крыше. Я сделал все трубы, а потом, когда все было готово, я поднял хрупкие трубки на крышу и установил их. Все было легко и легко работать. (Хорошо, китайский перевод был немного шатким местами, но фабрика была очень легко доступна по электронной почте и отправила всевозможные фотографии для демонстрации.) Важная роль заключается в том, чтобы запечатать крышу, а также, возможно, и получить сантехнику сделано правильно. Я использовал 1/2 меда вокруг. Китайские манифольды имели 22-миллиметровые выходы, которые идеально подходят для US 3/4 "меди. Пайка на крыше была немного расстраивающей, даже в самый жаркий день было достаточно ветра, чтобы сдуть факел. Но я, наконец, сделал это, и он совсем не течет.

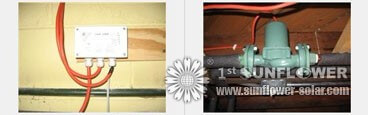

Детальное подключение для солнечной системы отопления

SO ... контулер слева контролирует температуру в солнечных коллекторах и в резервуаре для хранения солнечных батарей в подвале. Когда температура на крыше превышает температуру в резервуаре для хранения подвалов, включается встроенный насос справа и горячая солнечная жидкость циркулирует в системе, нагревая воду в подвале.

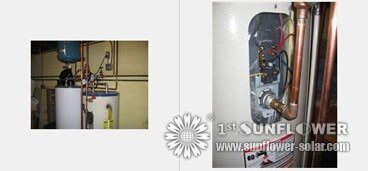

Подключение водяного бака для солнечного коллектора

Вот вид в подвале. Бак для хранения солнечных батарей - наш старый электрический нагреватель на 50 галлонов. Холодная вода, которая будет нагреваться для бытового использования, сначала поступает в этот резервуар, где она нагревается солнечной жидкостью с крыши. Вода выходит из солнечного резервуара и поступает в обычный водонагреватель. Если это был пасмурный день, этот нагреватель будет служить резервным и сделать все необходимое для нагрева воды. Если бы солнечно, вода будет нагреваться только солнечной энергией.

Справа вы можете увидеть немного самодельного теплообменника, который я сделал для солнечного резервуара. Я удалил как верхний, так и нижний нагревательные элементы из резервуара и вставил как можно больше 1/2 "медной трубки. Я смог использовать медные компрессионные фитинги, чтобы сделать герметичное уплотнение. Солнечная жидкость (смесь воды и пропиленгликоля - безопасный для здоровья антифриз) прокачивается через эту катушку из медных труб внутри резервуара и передает тепло в воду. Это временное решение, в конечном итоге я получу больший резервуар для хранения и, вероятно, переключусь на двухнаправленный плоский пластинчатый теплообменник.

Прошло всего несколько дней с тех пор, как система была полностью функциональной, с очень маленьким солнцем. Поэтому у меня нет большого количества данных о производительности для совместного использования. Солнечное водонагревание в нашем климате может обеспечить до 75% потребностей в отоплении воды на ежегодной основе. Но большая часть этого нагрева - весной, летом и осенью. Солнце просто слишком низко в небе и в течение слишком короткого времени зимой, чтобы использовать его на нашей широте.

27 ноября данные (чистое солнце, 30+ миль / ч ветер, высокий 20-летний Farenheit):

Time бак от коллекционеров коллекционерам
8:50 утра 55 F 90 F 75 F
1:00 вечера 114 F 126 F 110 F
15:35 105 F

Я провел посудомоечную машину примерно в 1:00, я думаю, что это объясняет падение температуры. В настоящее время есть несколько оттенков из сосны после 13:00, что также может объяснить, почему температура не восстановилась. Нагрев 50 галлонов воды на 50 градусов Фаренгейт (по крайней мере, эта большая работа) составляет 20 000 бит тепла, если моя математика правильная. (1 btu = 1 фунт воды, поднятой на 1 градус Фаренгейта). Я думаю, что больше изоляции труб в порядке - я действительно обжарил часть изоляции пены на крыше, когда насос не работал один день. Я понятия не имею, как мой самодельный теплообменник сравнивается с другими, но я думаю, что это оставляет желать лучшего. На заводе-изготовителе солнечный резервуар с внутренним теплообменником имеет около 120 футов медной трубы для теплообмена, тогда как мой бак имеет только 20 футов медной трубы.

Я действительно хочу установить плоский внешний теплообменник. Это потребует, чтобы насос вытащил воду из бака, через теплообменник и обратно в резервуар. Но эти теплообменники считаются сверхэффективными.

В целом, я думаю, что эта система близка к тому, что я хочу. Все советы, которые я прочитал, говорят о том, что вы не хотите увеличивать размер системы. Если он слишком велик, летнее нагревание - проблема - что вы делаете со всем лишним теплом? Предполагается, что вы планируете в этом году сделать 100% ваших потребностей в отоплении. Похоже, что эта система будет подходящей для летнего дня, которая в несколько раз больше энергии, чем зимний день.
