Солнечные системы отопления - это эффективный и отличный способ сократить расходы на электроэнергию во время отопительного сезона.
Солнечная система отопления дома работает вместе с вашей нынешней системой отопления, чтобы использовать солнечную энергию для снижения потребления масла, пропана или других ископаемых видов топлива. Если солнечная система не может обеспечить адекватный обогрев помещения, дополнительная система обогрева обеспечивает вспомогательная или резервная система, такая как газовый обогреватель.
Традиционно используемые с вакуумными вакуумными коллекторами, эти системы обеспечивают бесплатное солнечное отопление вашего дома по всей вашей отопительной системе.
Как спроектировать солнечную систему отопления для дома?
Клиент в Испании, который хочет установить систему подогрева пола для своего дома в зимние месяцы, и в то же время система должна обеспечивать горячую воду для бытового потребления круглый год.
Запрос дизайна
Экономичное решение для реализации проекта домов, оборудованных солнечным водонагревателем.
а) Бытовая горячая вода (+/- 80 л / сутки)
б) Подземное отопление (+/- 86 м²) нам нужно только январь - февраль - март - ноябрь и декабрь
Основа дизайна

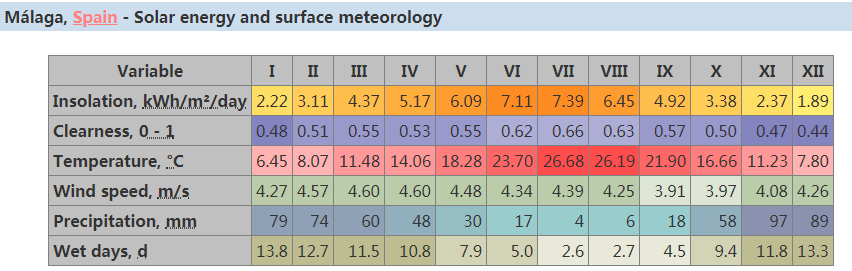

Этот проект расположен на юге Испании. Мы используем метеорологические данные Малаги в качестве основы для проектирования.
Вся система должна обеспечивать 80 л горячей воды каждый день в течение года и обеспечивать достаточное количество тепловой энергии для помещения в зимние месяцы.
В соответствии с солнечной инсоляцией в Малаге, мы собираемся использовать три 30-трубных коллектора для нагрева резервуара для воды объемом 300 л. Спецификация системы ниже.
Список продуктов
Нет. | имя | модель | Количество | Единица измерения |
1 | Солнечный коллектор | SFB305818 | 3 | наборы |
2 | Напорный бак | SFO300CC | 1 | набор |
3 | контроллер | SR658 | 1 | набор |
4 | Циркуляционный насос | Wilo RS15 / 6 | 2 | наборы |
5 | Расширительный бак | 19L | 1 | ПК |
6 | трехходовой электромагнитный клапан | DN20 | 1 | ПК |
7 | Вентиляционный клапан | R88 | 2 | штук |
8 | Обратный клапан | DN20 | 4 | штук |
9 | Фильтрующий клапан | DN20 | 4 | штук |
10 | Горячий шаровой кран | DN20 | 2 | штук |
11 | Разъемы между коллекторами | DN22 | 2 | штук |
Системная диаграмма
Особенность дизайна

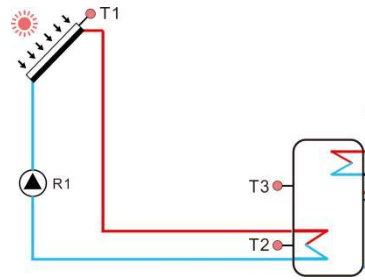

Это автоматическая система управления, в любое время года солнечные коллекторы преимущественно нагревают резервуар. Мы можем установить максимальную температуру воды в резервуаре до 60 градусов по Цельсию (температура может быть установлена контроллером в соответствии с запросом клиента), эта горячая вода удовлетворяет потребности одной семьи.

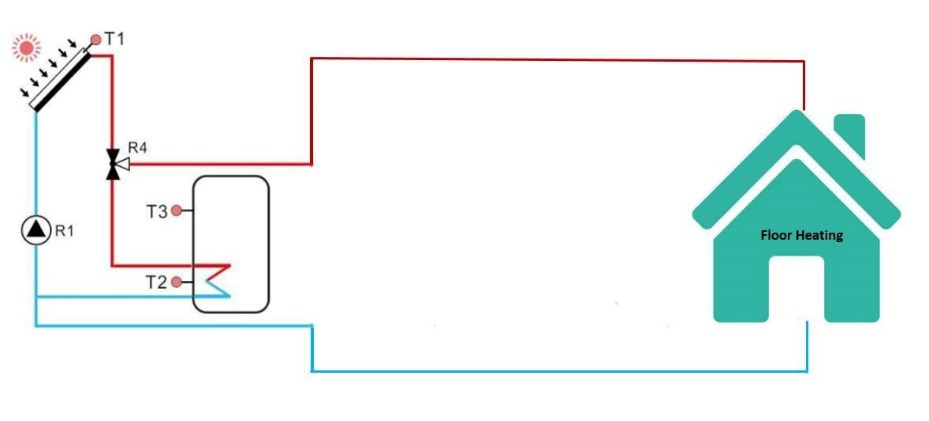

В течение января - февраля - марта - ноября и декабря, когда температура водяного бака достигает, например, 60 ° C, R4 автоматически переключается на обогрев подземного пола.

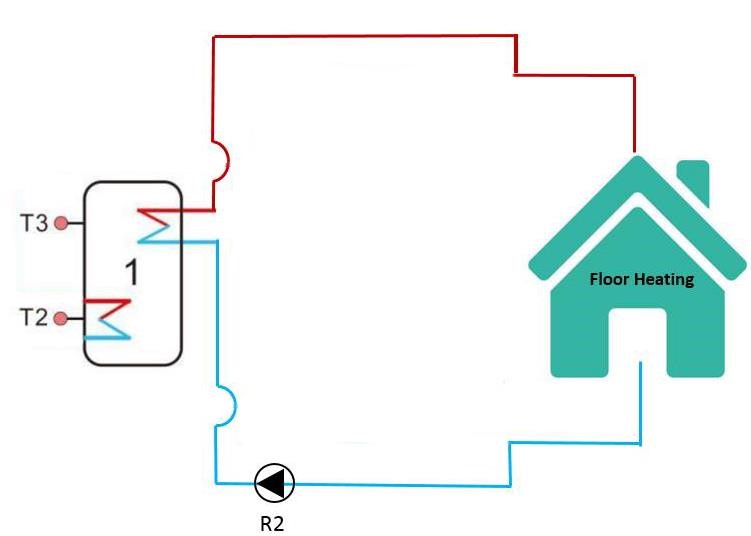

Когда в резервуаре есть избыточная горячая вода, вы также можете обогревать подземный воздух, включив R2
Вопрос Заказчика
Пока клиент поставил вопрос. Как работает система, если наступает дождливый день? Клиент очень внимательный человек, и все виды ситуаций были приняты во внимание. Это действительно вопрос, который стоит рассмотреть.
Как это решить?
В солнечные дни солнечная энергия обеспечивает достаточно тепла для коллектора, чтобы нагреть бак. В пасмурные или дождливые дни, когда солнечной энергии недостаточно, резервное питание можно использовать для обогрева резервуара.
1. Когда солнечной энергии недостаточно, вы можете запустить электрический нагрев в баке, чтобы нагреть воду внутри.
2. Добавьте резервное оборудование ко всей системе, такое как газовые водонагреватели, электрические водонагреватели. Когда солнечной энергии недостаточно, запустите резервную энергию для нагрева бака.
Заказчик очень доволен дизайном всей системы. Потому что система отвечает потребностям клиента, а также решает проблемы клиента с разумными ценами.
Выбор подходящей солнечной системы отопления помещений зависит от таких факторов, как место, дизайн и потребности отопления в вашем доме.
Местный климат, тип и эффективность коллектора (ов) и площадь отверстия коллектора определяют, сколько тепла может обеспечить солнечная система отопления.
Большинство зданий требуют резервной системы отопления. Дополнительные или резервные системы подают тепло, когда солнечная система не может удовлетворить потребности в отоплении. Резервные копии могут варьироваться от дровяной печи до газового обогревателя, электронагревателя и т. Д.
