Выбор и расчет АКБ

【Аннотация】

Аккумуляторная батарея является одним из основных компонентов автономной фотоэлектрической электростанции. Его основная функция - хранить энергию и преобразовывать электрическую энергию, вырабатываемую солнечными элементами, в химическую энергию для хранения. Обычно аккумуляторная батарея заряжается солнечной батареей в течение дня, а нагрузка обеспечивается аккумуляторной батареей ночью, и аккумулятор находится в состоянии полуплавающей зарядки. При реальной работе автономных фотоэлектрических электростанций на нормальную работу всей системы часто влияет отказ батареи. Поэтому при проектировании автономной фотоэлектрической электростанции очень важно выбрать подходящий тип батареи, емкость и правильную установку, эксплуатацию и обслуживание для нормальной работы автономной фотоэлектрической электростанции.

【Текст】

Типы батарей, обычно используемые в автономных фотоэлектрических электростанциях

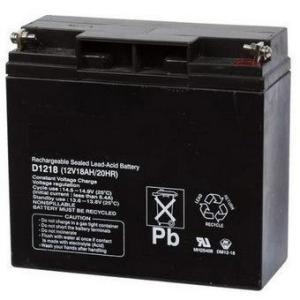

1. Свинцово-кислотный необслуживаемый аккумулятор.

Самая большая особенность - «не требует обслуживания». По сравнению со свинцово-кислотными аккумуляторами расход электролита очень мал, и в принципе нет необходимости добавлять дистиллированную воду в течение срока службы. Он также обладает характеристиками ударопрочности, устойчивости к высоким температурам, небольшого размера и низкого саморазряда. Напротив, его цена будет дороже, чем у свинцово-кислотных аккумуляторов. Что касается срока службы, рекомендуемый период замены необслуживаемых аккумуляторов в нормальных условиях составляет около 3 лет, что эквивалентно свинцово-кислотным аккумуляторам.

2. Обычные свинцово-кислотные батареи.

Батарея была изобретена французом Плантом в 1859 году и имеет более чем 100-летнюю историю. Батарея в основном состоит из трубчатой положительной пластины, отрицательной пластины, электролита, сепаратора, аккумуляторного бака, крышки аккумуляторной батареи, полюсного столба, крышки для впрыска жидкости и т. Д. Основными преимуществами являются стабильное напряжение и низкая цена; К недостаткам можно отнести невысокую удельную энергию (то есть количество электроэнергии, запасенной на килограмм батареи), короткий срок службы и частое плановое обслуживание. Старомодные обычные батареи обычно имеют срок службы около 2 лет, и необходимо регулярно проверять уровень электролита и доливать дистиллированную воду. Однако с развитием технологий срок службы свинцово-кислотных аккумуляторов увеличился, а обслуживание стало проще.

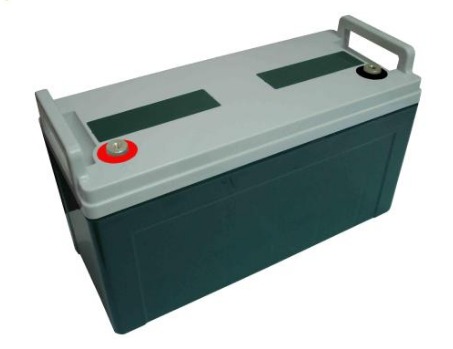

3. Гелевый аккумулятор

Коллоидная свинцово-кислотная батарея представляет собой усовершенствованную версию обычной свинцово-кислотной батареи с жидким электролитом. Он заменяет сернокислый электролит коллоидным электролитом, который лучше обычных аккумуляторов с точки зрения безопасности, емкости, разрядных характеристик и срока службы. Внутри нет свободной жидкости. При том же объеме емкость электролита большая, теплоемкость большая, а способность рассеивания тепла высокая, что позволяет избежать явления теплового разгона в обычных батареях; концентрация электролита низкая, а коррозионное воздействие на электродную пластину слабое; концентрация однородна и нет явления расслоения жидкости при электролизе.

4. Щелочные никель-кадмиевые батареи.

Никель-кадмиевая батарея (Никель-кадмиевая батарея) Щелочная батарея, в которой активный положительный материал в основном сделан из никеля, а отрицательный активный материал в основном сделан из кадмия. Положительный электрод - гидроксид никеля, отрицательный электрод - кадмий, а электролит - раствор гидроксида калия. Его преимущества - легкость, ударопрочность, длительный срок службы и часто используются в небольшом электронном оборудовании. Никель-кадмиевые батареи можно быстро заряжать и имеют длительный срок службы. Это более чем в два раза больше, чем у свинцово-кислотных аккумуляторов, и может достигать более чем 2000 раз, но цена в 4-5 раз выше, чем у свинцово-кислотных аккумуляторов. Хотя первоначальная закупочная стоимость высока, фактическая стоимость долгосрочного использования невысока из-за его преимуществ в энергетической окраске и сроке службы. Однако переработка должна производиться во время использования, в противном случае кадмий из тяжелых металлов загрязнит окружающую среду.

Расчет емкости аккумуляторной батареи для автономной фотоэлектрической электростанции

Аккумуляторная батарея - это часть с самым коротким сроком службы в автономной фотоэлектрической электростанции.

Он будет обновлен через определенный промежуток времени. В провинции Цинхай

Расчет емкости аккумуляторных батарей для внесетевых фотоэлектрических станций в проекте «Тауншип»

При выборе мы полностью учли высокогорные и альпийские регионы.

Выбрана площадь, температурные характеристики, плато с низким давлением и т. Д.

Герметичные свинцовые аккумуляторные батареи с клапанной регулировкой серии GFM.

В проекте «Электричество в поселок» провинции Цинхай на автономных фотоэлектрических электростанциях.

Номинальное рабочее напряжение системы составляет 220 В, а номинальное напряжение аккумуляторной батареи.

Для 2В можно последовательно подключить 110 отдельных батарей.

Получить рабочее напряжение 220В. Используйте несколько аккумуляторных блоков параллельно

Способ уложиться в проектную емкость аккумуляторной батареи электростанции.

Формула расчета емкости аккумулятора:

c-Q · D.K

ним z · S

В формуле: Q —— суточная потребляемая мощность (кВтч);

D —— Дни поддержки (обычно 3 ~ 5 дней);

КПД инвертора (берем 0,92);

Эффективность заряда и разряда АКБ (берем 0,85);

2

K-коэффициент температурной поправки (взять 1,2);

S —— Глубина разряда (обычно 60% ~ 70%).

Согласно указанным выше параметрам аккумулятор автономной фотоэлектрической электростанции может быть определен

【Вывод】

При выборе батарей очень важно понимать разницу между процессами и использованием различных батарей. Прежде всего, мы должны полностью понимать потребности самих пользователей. Например, требования к мощности системы резервного питания, частота использования, среда использования, основное назначение, срок службы, требования к надежности, мгновенная скорость разряда, характеристики выпрямителя и другие связанные с батареями Требования к производительности. Во-вторых, необходимо понимать электрические характеристики батареи, включая конструктивные параметры продукта (модель батареи, размер внешнего вида, номинальная емкость, номинальное напряжение, вес, энергия отношения веса, энергия отношения объема, срок службы, количество положительных и отрицательных пластин. , положительные и отрицательные пластины, соотношение толщины, плотность электролита, тип пластины, материал сетки и т. товары.
