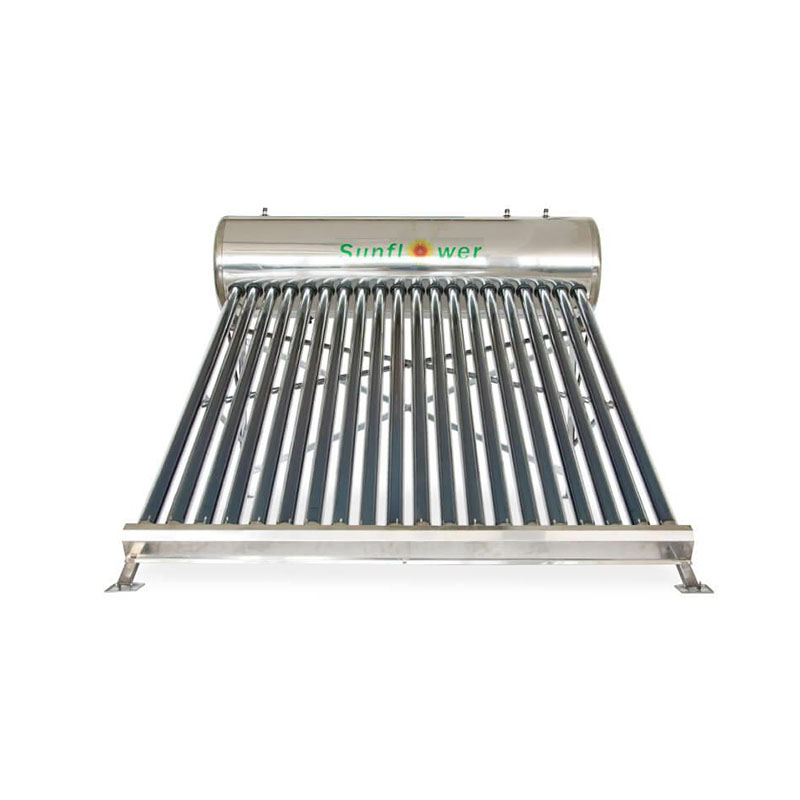

Chauffe-eau solaire de préchauffage SFD avec bobine de cuivre

SFD est un chauffe-eau solaire domestique qui effectue activement la circulation naturelle grâce au principe du thermosiphon.
Le réservoir d'eau lui-même n'est pas sous pression, mais grâce à la bobine de cuivre intégrée dans le réservoir d'eau, l'eau du robinet est immédiatement échangée dans le but d'utiliser de l'eau chaude haute pression fraîche
  • SFD
  • Acier inoxydable, cuivre (échangeur de chaleur), polyuréthane, tube à vide
  • Utiliser l'énergie solaire pour produire de l'eau chaude
  • Eau chaude haute pression, réservoir d'eau basse pression
  • 3 années
  • 15  18  20  24  30
  • 150L  180L  200L  240L  300L
Quantité:

1. Description du produit

1.1 Présentation

sfd-150-200-300

  • SFD est un chauffe-eau solaire domestique qui effectue activement la circulation naturelle grâce au principe du thermosiphon. Le réservoir d'eau lui-même ne supporte aucune pression, mais grâce à la bobine de cuivre intégrée dans le réservoir d'eau, l'eau courante est immédiatement échangée à des fins d'eau chaude à haute pression.

  • SFD se compose principalement de 5 modèles, 150L, ​​180L, 200L, 250L et 300L, pour répondre aux besoins des familles dans différentes régions.
  • Dans les régions aux latitudes basses et aux températures élevées, comme Porto Rico, la Jamaïque, l'Indonésie, etc., les gens utilisent directement des chauffe-eau solaires SFD pour la douche. Cependant, dans les régions à haute latitude et à basse température, comme la Corée du Sud, le Danemark, la Pologne, etc., les gens utilisent souvent les produits SFD comme équipement de préchauffage, combinés avec des chauffe-eau à gaz, pour fournir de l'eau chaude à température moyenne pour le bain, la cuisine ou chauffage au sol.


1.2 Structure

SFD se compose principalement d'un ballon d'eau chaude, de cuivre (échangeur de chaleur), tubes à vide en verreet cadres.


SFD 结构 图

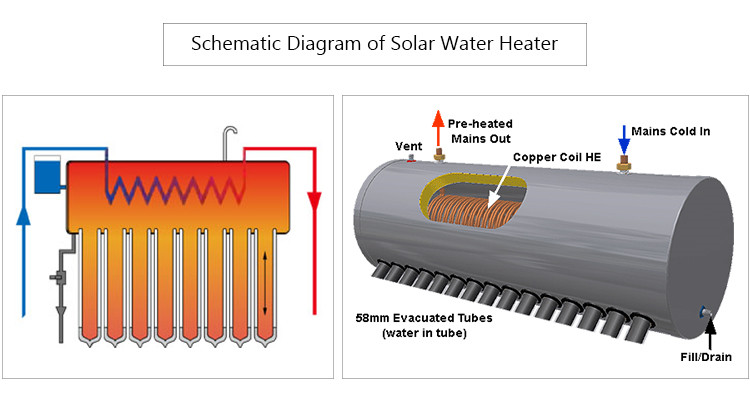

1.3 Principe de fonctionnement

Les tubes sous vide en verre absorbent l'énergie lumineuse à travers le revêtement AL / N / AL / SS / CU et convertissent l'énergie lumineuse en énergie thermique stockée dans le réservoir d'eau isolé. L'eau courante (eau froide) est chauffée en traversant le serpentin en cuivre intégré (échangeur de chaleur) du réservoir d'eau, puis de l'eau chaude à haute pression sort de la sortie.

工作 原理 图


2. Caractéristiques et spécifications

2.1Caractéristiques

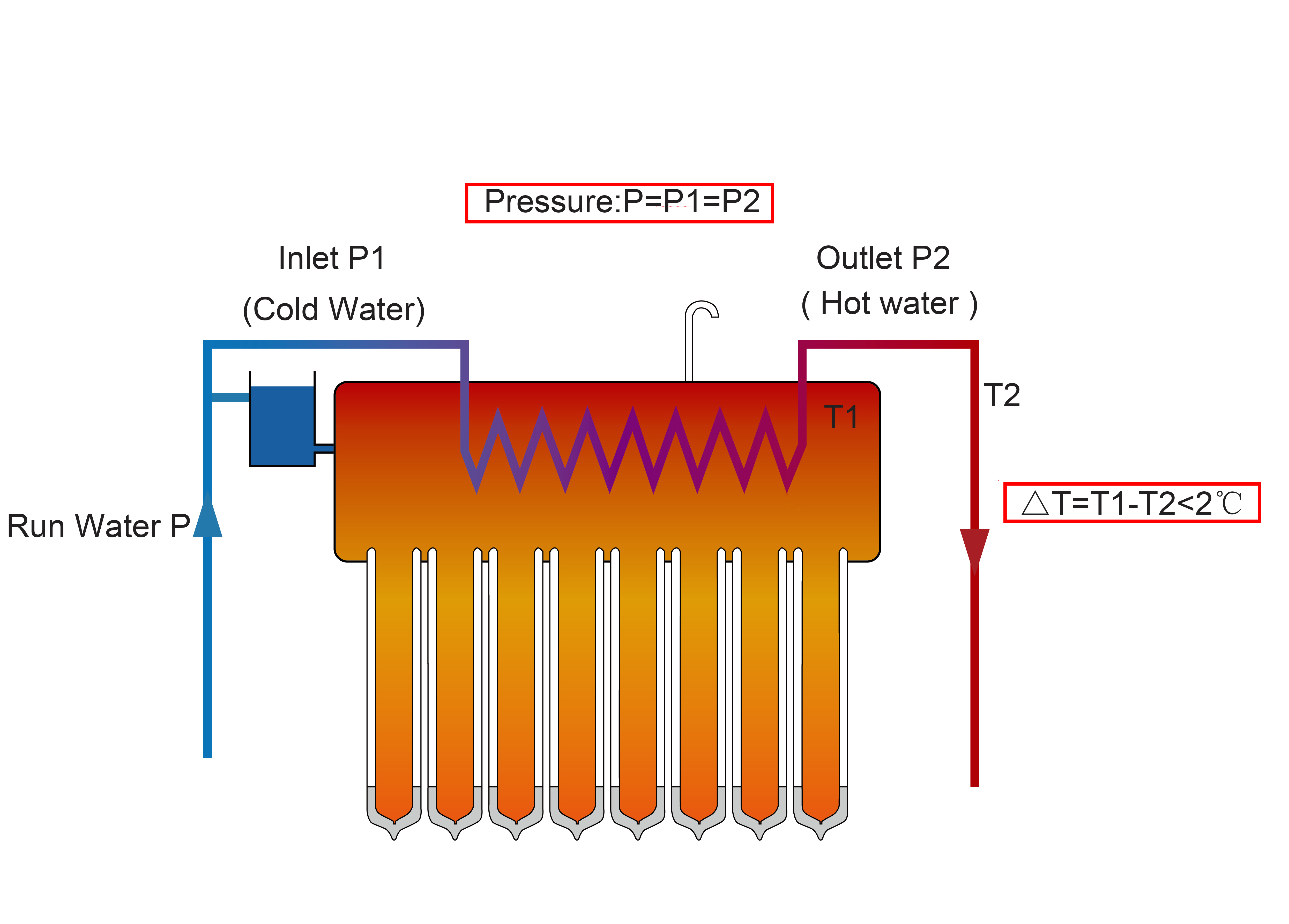

  • Le réservoir d'eau a un serpentin en cuivre intégré (échangeur de chaleur) pour l'échange de chaleur instantané secondaire. La différence entre la température de sortie d'eau chaude et la température du ballon est inférieure à 2 ° C. La pression de sortie de l'eau chaude est élevée et égale à la pression de l'eau du robinet. La pression d'essai de la bobine de cuivre est de 0,9 MPa, mais le réservoir d'eau lui-même ne supporte aucune pression. Le réservoir d'eau n'est utilisé que comme moyen de stockage de chaleur, et l'eau chaude douce dans le serpentin en cuivre est utilisée directement pour l'eau chaude sanitaire.

热水器 特点 图


  • Le réservoir intérieur est en acier inoxydable de qualité alimentaire SUSU304 par soudage à l'arc d'argon entièrement automatique et protection contre les gaz d'argon double face pour empêcher efficacement l'oxydation de la surface. Un contrôle strict du processus de soudage est préférable pour protéger la structure cristalline du SUS304 contre les dommages. Le réservoir intérieur peut être utilisé pendant plus de 15 ans.

    Vidéo de soudage vérifier ici:


  • Le réservoir d'eau solaire est fait d'une isolation en polyuréthane, d'un bon processus et d'une épaisseur de 55 mm pour garantir que la baisse de température de l'eau chaude dans les 12H est inférieure à 2 ° C.

  • Tube de capteur de vide solaire à double couche avec revêtement AL / N / AL / SS / CU, taux d'absorption> 92%, réflectivité <8%. et durée de vie 15 ans.

  • Il peut être combiné avec le gaz, l'électricité et d'autres sources d'énergie et peut contrôler automatiquement la commutation automatique.

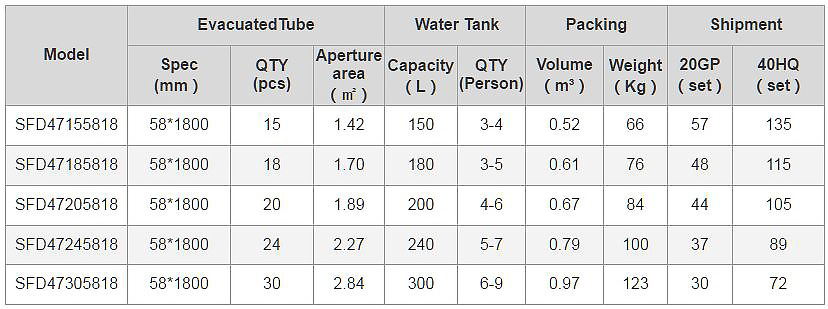

2.2 Spécifications

La série SFD a principalement des modèles, 150L, ​​180L, 200L, 250L et 300L, pour répondre aux besoins des familles dans différentes régions.


SFD 规格 表 .png


2.3 Taille

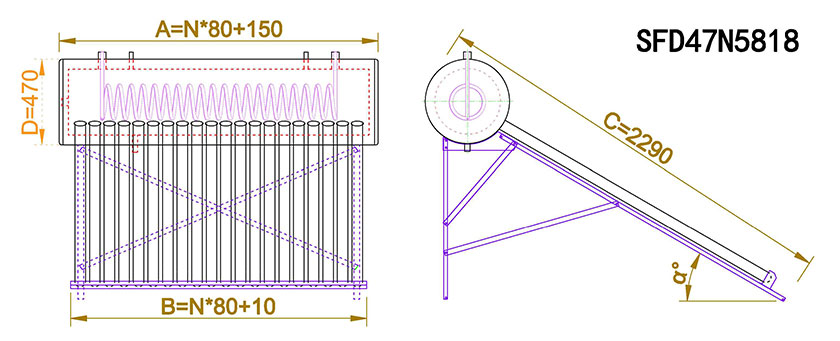

SFD

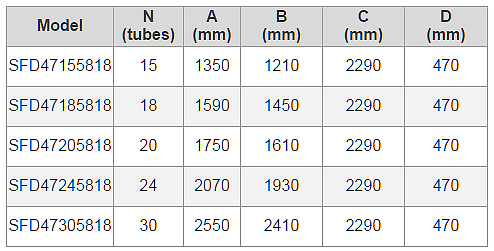

Taille SFD



2.4 Accessoires en option

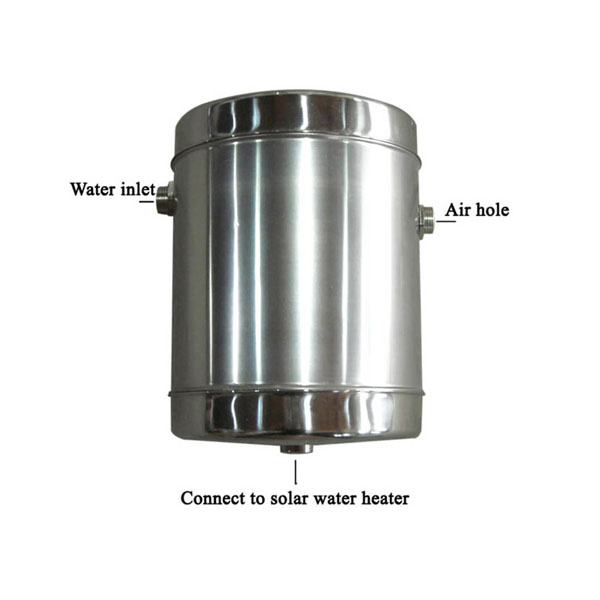

Fournisseur d'eau

Ajoutez automatiquement de l'eau dans le réservoir.

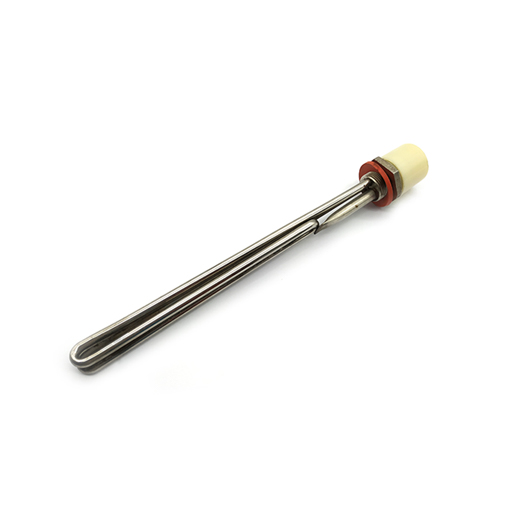

Chauffage électrique

Équipement de chauffage auxiliaire.

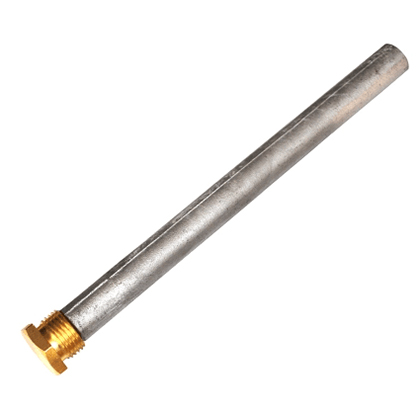

镁 棒 420

Tige de magnésium

Protection d'anode, protège le réservoir intérieur de la corrosion.

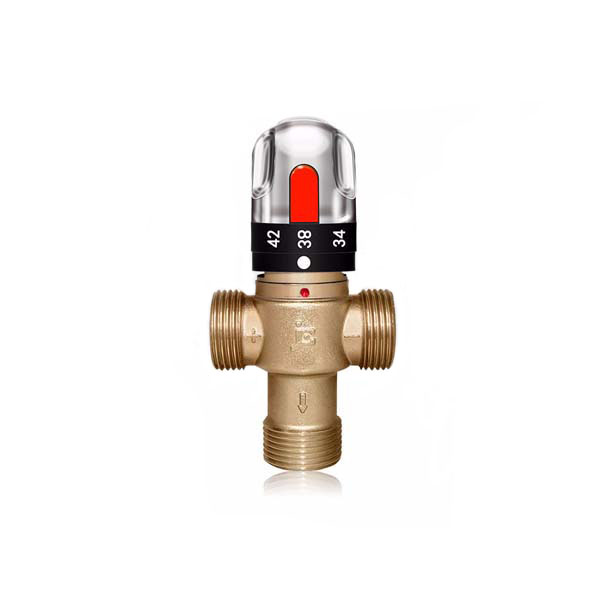

Vanne thermostatique

Contrôlez automatiquement la température de sortie en fonction du réglage.



3. Installation du produit et étuis

3.1 Iinstallation

  • SFD peut être installé au sol, sur un toit plat ou sur un toit en pente. Les cadres sont fixes reliés à la base (sol ou toit).

  • Étapes d'installation et d'utilisation: Sélectionnez l'emplacement d'installation, assemblez les cadres, placez le réservoir sur le support de réservoir, installez le tube de vide solaire en verre, connectez le tuyau d'eau chaude et froide, approvisionnez en eau, faites l'inspection, fixez les vis, utilisez-les normalement, faites une inspection régulière et l'entretien.

    Veuillez vérifier ici les méthodes et étapes d'installation:



3.2 Cas

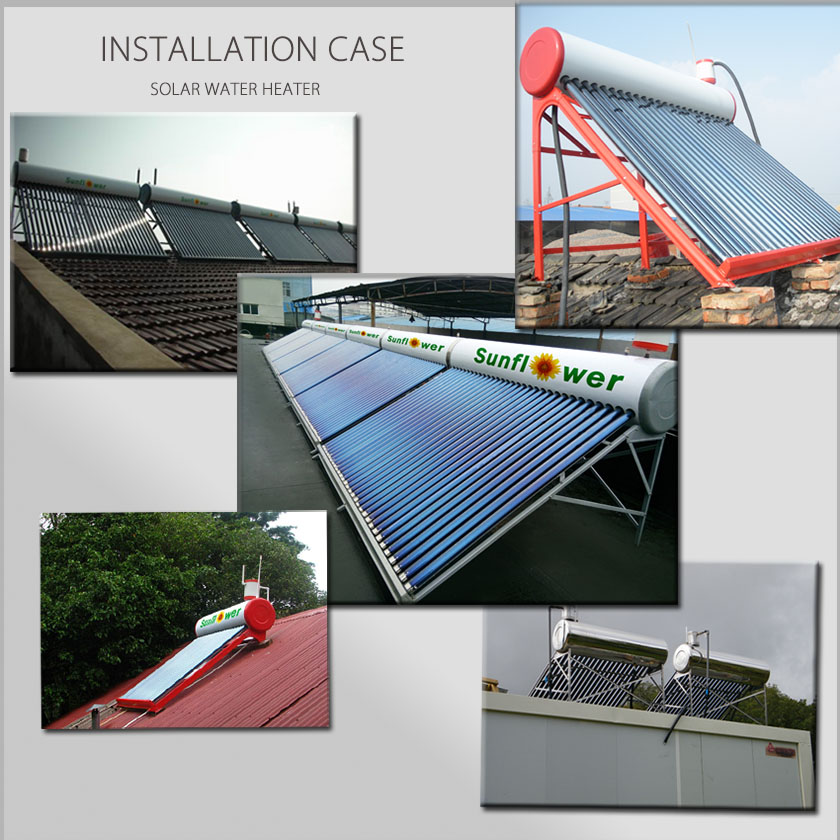

热水器 安装 案例




4. Garantie et certificat

  • 1er tournesol a passé les certifications de différents systèmes de gestion de la qualité et institutions de test de produits. tels que ISO9000, CE, Solarkeymark, SRCC, BV, SGS, Watermark etc.
  • Tubes et cadre sous vide solaire: 5 ans.
  • Réservoir d'eau: 3 ans.


5. Emballage et transport

  • Le tube à vide solaire avec caloduc est emballé dans du carton et le carton est équipé d'une mousse anti-pression. Nous ajouterons des caisses de contreplaqué extraly pour le paquet de marchandises sous expédition LCL.
  • La conception de l'emballage peut être empilée et stockée, mais la couche de base doit être plate et uniformément sollicitée. Le niveau d'empilement maximal du tube à vide solaire est de 17 niveaux.
