Dimensionamiento de la bomba del sistema de agua caliente solar

[Resumen]

Para que los colectores solares en el sistema de circulación forzada funcionen según lo diseñado, necesitan el caudal correcto. Para determinar el flujo total requerido por la bomba, el número de colectores en paralelo se puede multiplicar por el flujo listado requerido para cada modelo de colector. El valor de flujo de la bomba en un sistema solar térmico es siempre una función del número de colectores utilizados y del método de tubería utilizado. Ésta es una de las dificultades para determinar el tamaño de bombas y tuberías que se utilizarán.

[Texto]

Dimensionamiento de la tubería

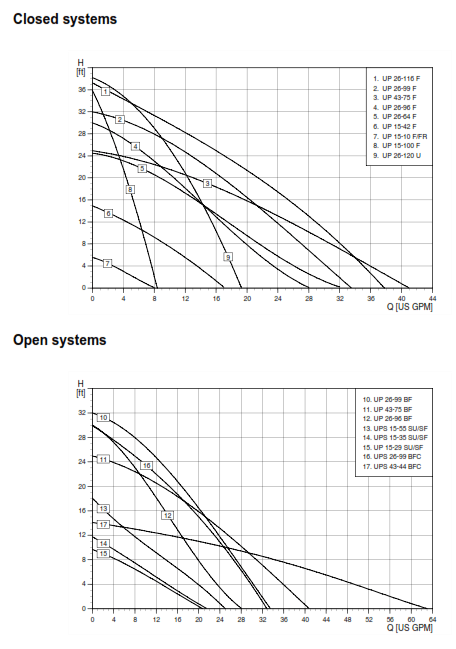

Con el caudal y la caída de presión conocidos, ahora se puede seleccionar la bomba para el sistema. Las bombas de circulación que se utilizan en los sistemas solares de calentamiento de agua suelen ser bombas centrífugas de una sola etapa, que suelen utilizarse en aplicaciones hidráulicas y de calderas estándar. El cuerpo de la bomba suele estar hecho de bronce, acero inoxidable o hierro fundido con un impulsor compuesto. Los fabricantes de estas bombas publicarán las curvas de la bomba para utilizarlas en la verificación de las especificaciones adecuadas de la bomba. Estas curvas suelen mostrar la capacidad de altura (presión) en el eje vertical y el caudal en el eje horizontal, mientras que las curvas representan el límite superior de la capacidad nominal de la bomba a ese caudal y / o presión. El flujo calculado y la pérdida de presión obtenida usando el método discutido anteriormente constituyen el punto de operación de la bomba. El punto de operación debe caer por debajo de la curva (abajo e izquierda). La figura aquí muestra las diversas curvas de la bomba de circulación. Ambas bombas de sistema "abierto" y "cerrado" son adecuadas para sistemas solares de calentamiento de agua. La bomba de sistema cerrado es de hierro fundido y la bomba de sistema abierto es de bronce, latón o acero inoxidable. Tenga en cuenta que 1 PSI equivale a 2,31 pies de altura de agua.

El punto de funcionamiento siempre debe ubicarse cómodamente por debajo de la curva de la bomba para garantizar que la bomba tenga la capacidad suficiente para cumplir con los requisitos del sistema. El tamaño de la bomba debe aumentarse en al menos un 20% para permitir el uso de control de velocidad o válvulas de aislamiento para calibrar correctamente el flujo en el sistema. Tener una potencia de bomba ligeramente demasiado grande es mejor que no tener suficiente potencia de bomba. Dicho esto, el tamaño de la bomba no debe ser demasiado grande, para que la presión y el caudal no excedan por completo el rango requerido por el sistema correspondiente.

Hay muchos otros problemas complejos relacionados con las especificaciones de la bomba que también deben considerarse, incluidos los materiales de la bomba, los requisitos eléctricos, el NPSH y la eficiencia. Para la mayoría de los sistemas, los métodos descritos anteriormente se pueden utilizar para dimensionar bombas y tuberías.

【Conclusión】

Si usa un sistema de agua caliente solar dividido, es necesario bombear el calentador de agua en el panel solar alrededor del tanque de agua caliente, piscina o jacuzzi, etc. cuando el panel solar está más caliente que el agua almacenada para calentar. Si desea obtener más información, consulte:
