Clasificación y características de los colectores de tubos de vacío.

【Resumen】

En la actualidad, hay tres series de colectores solares de tubo de vacío de vidrio en el mercado: colector solar de tubo de vacío de vidrio ordinario, colector solar de tubo de vacío de vidrio de tubo de calor y colector solar de tubo de vacío de vidrio de tubo en U. Tres series de productos. En la actualidad, el tipo general de colector solar de tubo de vacío de vidrio todavía se utiliza principalmente. La estructura y características de las tres series de productos se presentan una a una.

【Texto】

Colector solar de tubo de vacío de vidrio ordinario

1.Composición: tubo de vacío, cabezal, contrapunto y soporte

Hay dos tipos de tubos transversales y tubos verticales. Su potencia es relativamente grande, necesita reservar 4 metros cuadrados de alambre con núcleo de cobre para instalar el calentador de agua. Además, debido a la gran potencia, se consume una gran cantidad de energía eléctrica durante la operación, aunque los componentes internos del calentador de agua eléctrico pueden ahorrar energía eléctrica de manera efectiva, pero en comparación con el calentador de agua eléctrico general, se consume algo de energía eléctrica. vano.

1.1 Construcción del tubo de vacío: El tubo de vacío es el componente central del colector de tubo de vacío de vidrio y el motor de todo el sistema solar. Su rendimiento determina el rendimiento de calefacción y la vida útil de todo el sistema.

Diagrama de construcción del tubo de vacío

1.2 Requisitos del material del tubo de vacío: el tubo de vacío adopta vidrio de borosilicato 3.3 (contenido de óxido de hierro inferior al 5%; buena estabilidad térmica; bajo coeficiente de expansión térmica es 3.3 × 10-6 / ° C; buena resistencia al choque térmico, la diferencia de temperatura resistente al calor es mayor superior a 200 ° C; tiene alta resistencia mecánica; buena resistencia a la corrosión química; tiene buenas propiedades ópticas, transmitancia de luz ≥ 0,89)

1.3 Requisitos técnicos del tubo de vacío:

a. material que utiliza vidrio de borosilicato 3.3;

segundo. Parámetros de rendimiento de secado al aire y ≥ 175m2 • ° C / kW (cuando la irradiación solar G ≥ 800W / m2, temperatura ambiente t entre 8 ~ 30 ° C)

C. La exposición al sol a la temperatura del agua aumentó en 35 ° C

re. Exposición requerida a la radiación solar ≤ 3.8 MJ / m2 (cuando la irradiancia solar G ≥ 800W / m2, la temperatura ambiente t entre 8 ~ 30 ° C)

mi. coeficiente medio de pérdida de calor ≤ 0,9W / m2 · ° C

F. grado de vacío ≤ 5 × 10-2Pa;

gramo. la resistencia al choque térmico debe poder soportar agua fría por debajo de 25 ° C y agua caliente por encima de 90 ° C repetida alternativamente 3 veces sin daños;

h. el choque de presión debe poder soportar una presión de 0.6Mp;

Los requisitos anti-granizo no se dañarán bajo el impacto de i. yo. granizo con una dimensión radial de no más de 25 mm.

2.Características del colector de tubo de vacío de vidrio completo:

el tubo de vacío calienta directamente el agua, la mayor eficiencia de absorción de calor; larga vida; el costo más bajo. En la actualidad, el 80% de los proyectos de abastecimiento de agua centralizado con energía solar del mercado utilizan esta serie de productos. Esta serie de productos tiene altos requisitos en el diseño, instalación y construcción del sistema. Si el diseño es inadecuado o la instalación es deficiente, se producirá el estallido de la tubería.

Colector solar tipo tubo de vacío tipo tubo de calor

El colector solar de tubo de vacío tipo tubo de calor es un nuevo producto desarrollado sobre la base del colector de tubo de vacío ordinario. Ha sido ampliamente utilizado en algunos campos especiales.

1.Características del colector solar tipo tubo de vacío tipo tubo de calor

1.1 Estructura

Como se muestra en la figura anterior, el tubo de calor se inserta en el tubo de vacío ordinario, y el tubo de calor se envuelve con la aleta de perfil de aluminio, y la aleta de perfil de aluminio está en contacto con la pared interna del tubo de vacío para transmitir calor. El tubo de calor es un tubo ciego que está cerrado en ambos extremos. La tecnología de procesamiento es: utilizar un tubo de cobre puro (contenido de cobre puro ≥ 99,99%, comúnmente conocido como cobre sin oxígeno) para inyectar agua destilada y separación y taponamiento al vacío. El agua destilada tiene un punto de ebullición muy bajo al vacío, y la transferencia de calor se lleva a cabo mediante la absorción de calor de evaporación y la liberación de calor de condensación del agua destilada, y la eficiencia de transferencia de calor es alta. Sin embargo, dado que el grado de vacío del tubo de calor tiene una gran influencia en la eficiencia de la transferencia de calor, el tubo de escape (vacío) del tubo de calor tiene requisitos estrictos sobre materiales y procesos.

1.2 Características:

Sin fugas, sistema estable; alta eficiencia térmica; corta vida y alto costo. Los requisitos para el cobre son estrictos y el proceso de producción es estricto. Cuanto mayor sea el ángulo entre el colector y el plano de tierra, mayor será la eficiencia. El grado de vacío en el tubo de cobre es alto y, una vez que se filtra el aire, la eficiencia cae bruscamente hasta que falla.

Colector solar tipo tubo de vacío tipo tubo en U

1.estructura

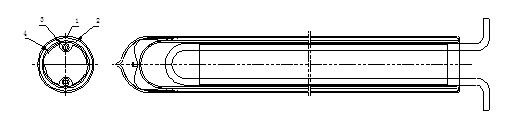

1 —— tubo de vacío 2 —— capa de película revestida 3 —— tubo de cobre en forma de U 4 —— aleta de perfil de aluminio

Como se muestra en la figura anterior, el tubo de cobre en forma de U se inserta en el tubo de vacío ordinario, y el tubo de cobre en forma de U está rodeado por la aleta de tipo de aluminio, y la aleta de tipo de aluminio y la pared interior están en contacto con el tubo de vacío para transferir calor. El tubo de cobre en forma de U y el sistema de tuberías, así como las bobinas de intercambio de calor en el tanque de agua, forman un circuito cerrado e intercambian calor a través de la circulación forzada del medio.

2.Características:

Transferencia de calor indirecta, operación a presión, sin fugas del tubo de explosión, alta eficiencia térmica y ángulo de instalación arbitrario. Sin embargo, el embalaje y el transporte son inconvenientes, deben instalarse y transportarse como un todo y no tienen capacidad anticongelante.

【Conclusión】

 En resumen, los tres tipos de colectores solares tienen sus propias características. El tipo común de colectores solares ocupa la mayor parte del mercado solar con su bajo costo, larga vida y alta eficiencia. Los productos de transferencia de calor tienen efectos de conducción de calor. Utilizados principalmente en algunos equipos industriales de transferencia de calor y disipación de calor de alta velocidad, los productos de tubo en U se utilizan principalmente en lugares residenciales y de alta demanda de agua con requisitos de alta calidad del agua.
