Проекты солнечного водоснабжения Sunflower в США

Просмотры:5552     Автор:Pедактор сайта     Время публикации: 2012-03-19      Происхождение:Работает

Запрос цены

Это большая система дренажа, обеспечивающая быструю горячую воду для 16-квартирного многоквартирного дома в Пенсильвании.

Система была спроектирована и построена Аланом Рушфортом - вот его описание системы:
«Прикреплены некоторые фотографии (до и после) солнечной системы ГВС, которые я недавно закончил. Он находится на крыше 16-квартирного жилого дома. Это дренажная система.
До установки здание использовало 4600 долл. США ежегодно в природном газе исключительно для бытовой горячей воды. Рядом с этой солнечной системой ГВС был установлен новый эффективный газовый водонагреватель Polaris на 95%. Не считая моего труда или установки газового обогревателя, проект стоил 13 645 долларов. Между новым нагревателем и системой SDHW газовые счета, мы надеемся, будут сокращены на 2/3. Я считаю, что многие коммерческие приложения SDHW могут иметь больше финансового смысла, чем жилые приложения, с увеличением эффекта масштаба. Я принимал коммерческую солнечную ГВС как хобби, и был бы рад помочь любому, у кого есть вопросы. & Quot;
Действительно хорошая работа - большое спасибо Алану за предоставление всех фотографий и подробных подписей!
На рисунках показана большая часть деталей конструкции.
Обзор:
Установка и поддержка солнечных коллекторов (6)

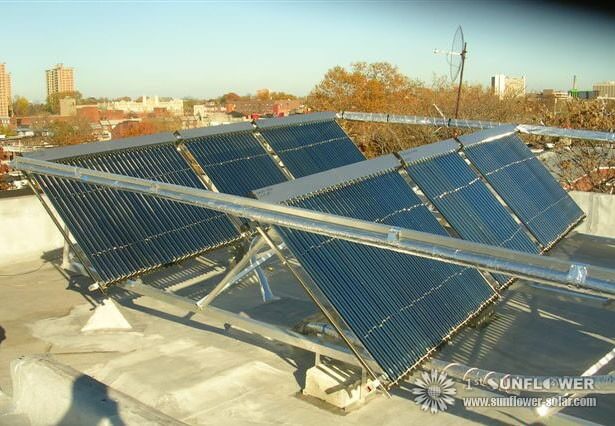

Есть 3 ряда из 3 Солнечные солнечные коллекторы солнечных ванн Sunflower (6 х 30 трубчатых коллекторов и 3 х 20 трубчатых коллектора).
Установка и поддержка солнечных коллекторов:
Установка и поддержка солнечных коллекторов (3)

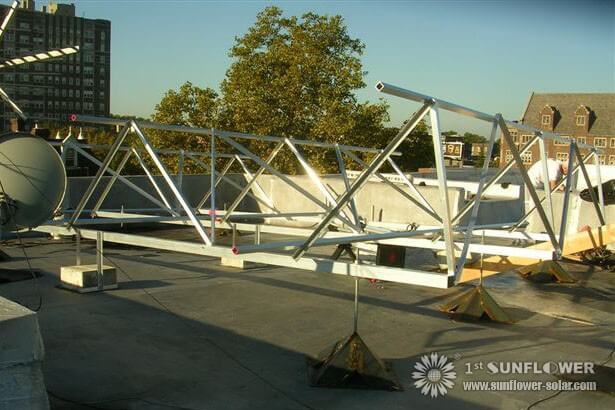

Вот основа в процессе. Стальные пирамидальные основания составляют 1/8 " стальная пластина. Некоторые сокращения и изгибы были сделаны Fazzio (большой металлический двор в Южном Джерси). Я сделал угловые разрезы и сварку. Они были привинчены к деревянным балочным перекрытиям, а затем покрыты крышей с крышей, чтобы сделать их практически нулевым обслуживанием. Остальная часть рамы - алюминий с болтами из нержавеющей стали. Горизонтальная плоскость всего кадра установлена ​​на небольшой диагональной высоте, поэтому, когда сборщики установлены, все будет откидываться назад в резервуар. Если крыша была более плоской / всего одного шага, было бы легче и дешевле монтировать рамы прямо на крыше, однако приподнятый каркас здесь позволяет легко обслуживать крышу, а также создает хороший шаг дренажа. Основными пучками являются алюминиевая квадратная трубка 3x3x1 / 8 "x 24 '. Продольные поперечные элементы представляли собой алюминиевую квадратную трубку 2x2x20'x1 / 8. Диагональное крепление - 1 1/2 x 1 1/2 x 1/8 алюминиевый угол. Рама вышла о том, как я этого хотел. Не бодрый. Не переполнен. Оцинкованная сталь работала бы и была бы дешевле, но алюминий должен прослужить дольше и с ним легче работать.
Установка для сантехники и резервуаров для солнечной системы отопления (6)
Выше находится крупный план одного из 6 2'x2 'x 1/8 " стальные пирамиды. 7/8 " резьбовые штанги упрощали регулировку высоты, хотя резание и сварка оснований были работой. Скорее всего, более легкая калибровочная сталь (например, 14 калибра), вероятно, была бы адекватной.
Установка и поддержка солнечных коллекторов

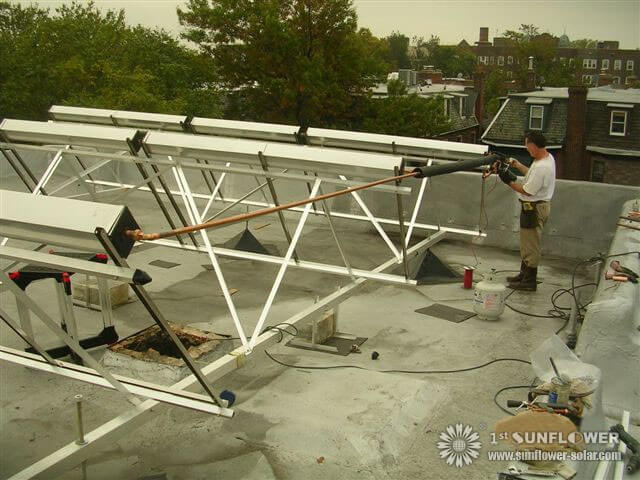

Здесь у нас есть эвакуированные трубчатые коллекторы, и они соединяются с медной трубкой. Короткие секции высокотемпературного силиконового резинового шланга (от Fitch Consulting) хорошо зарекомендовали себя для соединения шлангов с коллекторами. 1 & Quot; над трубопроводом была установлена ​​толстая изоляция трубы армафлекс. Установка труб - последнее, что нужно сделать. Вы не хотите непреднамеренно создавать ситуацию стагнации с трубами, установленными до того, как насосы и контроллер готовы к включению.
Установка для сантехники и резервуаров для солнечной системы отопления (5)
Чтобы защитить Armaflex от солнечного и ультрафиолетового излучений (эта система должна длиться в течение десятилетий), я обернул ее изоляцией из вспененного пенополиуретана из Home Depot. Он был не таким прочным и липким, как я и хотел, поэтому я снова его завернул (позже фото) с шириной шириной 160 мм и толщиной с надписью, которая является более прочной фольгой, покрытой самоклеящейся крышей.
Установка и поддержка солнечных коллекторов (5)
Выше уже не завернуты Пил и Печать. Медная труба работает, чтобы промежуток между банками коллекционеров должен поддерживаться, чтобы они не провисали и не создавали проблему с истощением. Я приложил алюминиевую квадратную трубку размером 2 х 2 х 20 дюймов вдоль верхней части каждого прогона, чтобы предотвратить провисание. Затем покрыл все это Пиллом и Печатью.
Установка водопроводной и шахтной установки для солнечной системы отопления

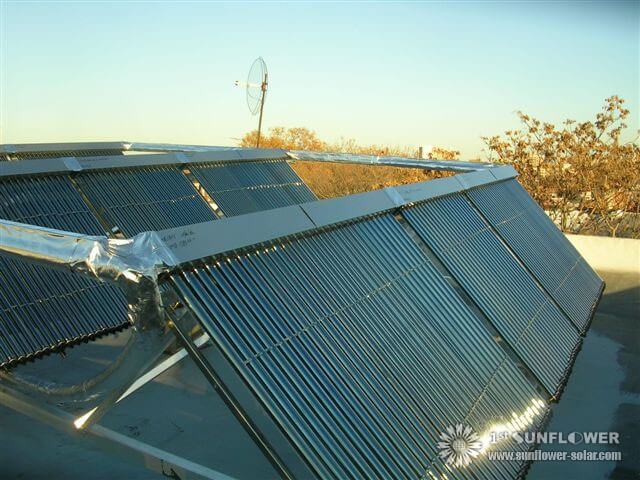

Готовый продукт завернут и готов к многолетнему злоупотреблению элементами.
Установка резервуара для водопроводных и канализационных систем:
Установка и поддержка солнечных коллекторов (3)

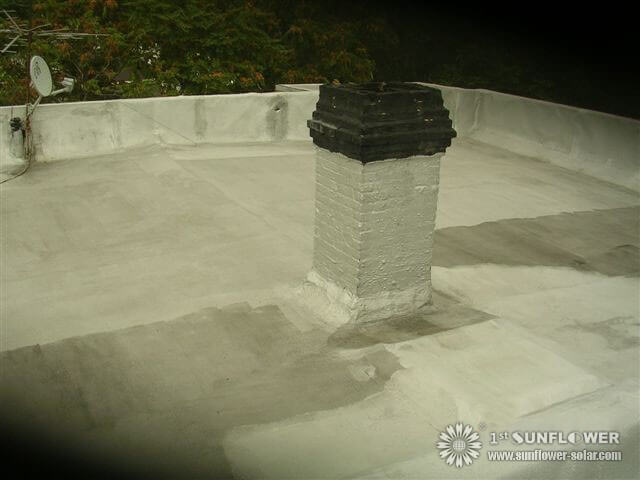

Вот крыша, прежде чем мы начали. Дымоход посередине больше не использовался, поскольку в каждой квартире были установлены отдельные тепловые насосы, а нагреватель горячей воды был заменен на 95% -ный нагреватель Polaris. Таким образом, мы смогли снять верхние ножки и превратить его в погоню за трубами.
Установка водопроводно-канализационного резервуара для солнечной системы отопления (3)

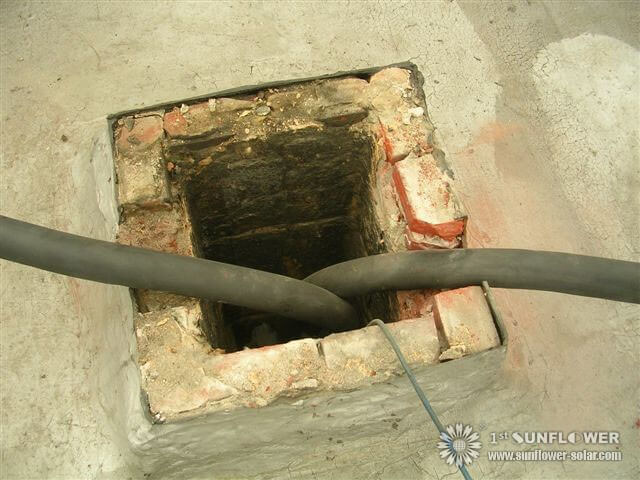

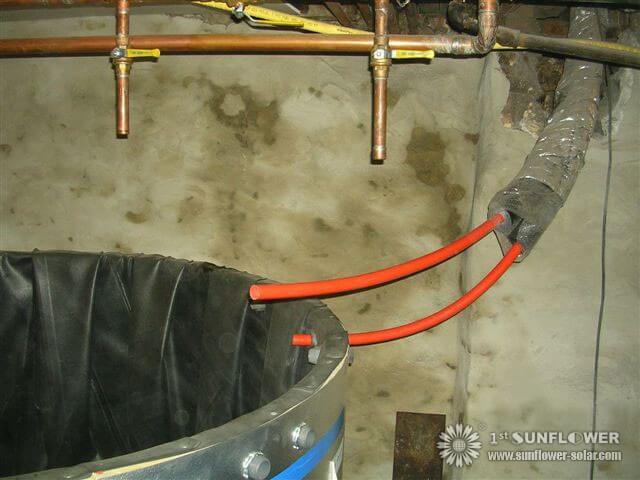

Вот 1 & quot; pex / al / pex, покрытые 1 " armaflex работает по трубе (старая дымовая труба). Фанера, может пениться, а крыша была закрыта.
Установка для сантехники и резервуаров для солнечной системы отопления (2)
Вот подвал, прежде чем мы начали. Немного беспорядка.
Здесь находится танк STSS объемом 822 галлонов. Вы можете видеть сложенный EPDM-вкладыш. За ним находится 2 " пеноизоляционная плита. Алюминиевая кожа держит все это вместе. Танк приглушается в овальную форму, в ящике размером около 4 1/2 ', 11' длиной и 18 " широкий. Мы не зачеркнули его, сняли крышку с внутренней стороны, обернули плоский резервуар в каком-то картоне и веревке, чтобы защитить края, и потащили его вниз по тесной лестнице подвала. Спустившись вниз, мы наклонили его, открыли его в круг, подняли кромку и скользнули по нижнему кругу изоляционной плиты, и у нас был танк! Оранжевая труба 1 " pex / al / pex (что довольно впечатляет, вероятно, лучше, чем меди во многих отношениях). Мы закончили конвертацию pex / al / pex в медь, прежде чем войти в резервуар. Специальная латунная компрессионная арматура от www.Plumbinggoods.com сделала трюк. Обратная линия сбрасывается в верхнюю часть над линией воды. Мы превратили его в медь за пределами резервуара, чтобы надеть шаровой клапан, который, как мне казалось, понадобится для модуляции потока. Оказывается, что клапан не нужен. Другая линия - линия всасывания для насосов, которые поступают в резервуар над линией воды, но опускается вниз, чтобы вытащить воду из нижней части резервуара.

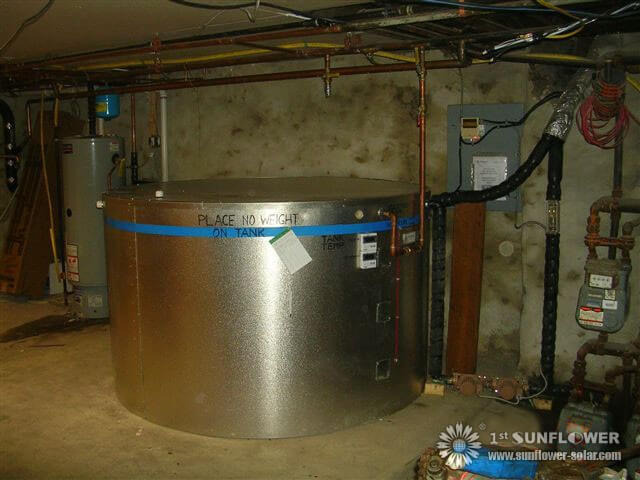

Вот резервуар с изолированной крышкой, и водопровод завершен. Подвесной внутри резервуара является 1 1/2 " х 120 'медная катушка. Я использовал катушку большого диаметра для немного эффекта бака в катушке - он держит 10 галлонов горячей воды. Когда арендатор открывает водопроводный кран, под ним проходит холодная вода под давлением через эту подводную катушку, направляющуюся к обогревателю, и согревается на своем пути. Вода, поступающая в нагреватель, частично или полностью нагревается к тому времени, когда она достигает нагревателя, а нагреватель работает намного меньше. На повторном задании вместо использования одной катушки большого диаметра я мог бы использовать несколько меньших катушек параллельно, которые могли бы работать одинаково хорошо и стоить меньше. Верхняя черная линия - это возврат от солнечных коллекторов. Черная линия, которая проходит вниз к двум насосам на полу, представляет собой линию всасывания меди, которая идет от дна бака до коллекционеров. Есть вещь, называемая кавитацией насоса. Как я понимаю, при всасывании внутри насоса вода (особенно горячая вода) может испаряться (по существу, кипеть) внутри насоса, создавая шум и сокращая срок службы насоса. Наличие достаточного давления на входной стороне насоса может устранить кавитацию, что может ограничить поток на выходной стороне насосов. Чтобы максимизировать входное давление в насосы, я держал их как можно ниже на земле. Кавитация не была проблемой.
Вот два латунных насоса Taco 009. Латунные насосы стоят дороже, чем железа, но поскольку бак вентилируется и подвергается воздействию кислорода, латунь лучше, потому что он не ржавеет.
На этом снимке вы можете видеть, что правый шаровой клапан задвигается на полпути, чтобы получить поток около 10 галлонов в минуту, где мы хотим, - около 4,5 гал / мин (0,5 гал / мин на коллектор). Контроллер Goldline GL30 нуждается в возвратной воде, по крайней мере на 4 градуса выше, чем в подаваемой воде, или он отключит насосы. Если оставить поток со скоростью 10 гал / мин, контроллер будет регулярно включать и выключать насосы. Как последующее уточнение, а не дросселирование потока вниз, я подключил задержку по таймеру, которая отключает один насос через пару минут (после установления обратного потока с сифоном). При широко распахнутых клапанах поток затем падает с 10 гал / мин до 4,5 гал / мин, именно там, где мы хотим.

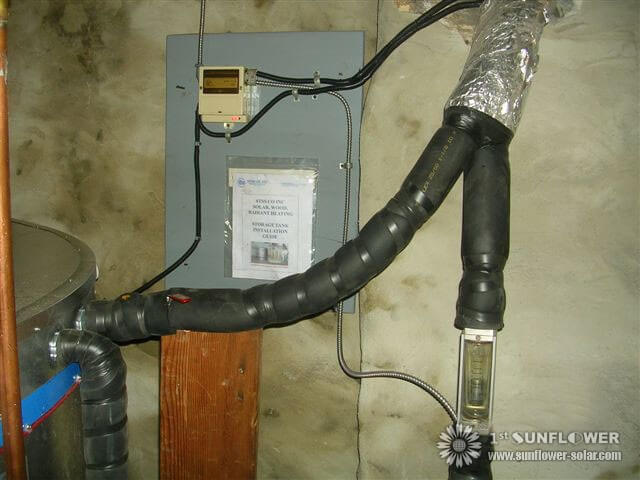

Здесь вы можете увидеть Goldline GL30 на стене - довольно просто подключиться. Прямоугольный металл / стекло справа справа - расходомер. Есть несколько производителей. Ключ получает один, рассчитанный на более высокие темпы, например 180F, с соответствующей шкалой расхода. Сначала я смонтировал его ниже, но затем переместил его по центру линии воды в баке. Таким образом, когда насосы отключится, и вода закончит отвод обратно, она показывает, где линия воды в резервуаре, что приятно.
УРОКИ ВЫУЧЕНЫ:
RACKS: Стойки могут быть основным трудовым и материальным расходом. Я искал нулевые стойки для обслуживания, которые не препятствовали бы ремонту или обслуживанию крыши. Приподнятый дизайн стойки, который я использовал, достигает этого, но был большим количеством работы. Дополнительным преимуществом этой конструкции стойки было то, что я смог наклонить плоскость стойки, чтобы облегчить отвод воды обратно в резервуар, когда контроллер выключил насос. Стойки, установленные на крыше, сэкономили бы деньги, но были бы менее удобны для кровельных работ, и возникли бы отдельные проблемы в отношении того, как достичь этого критического наклона оттока.
КОЛЛЕКТОРЫ:
Они были из www.sunflower-solar.com, Билл Fitch там очень хорошо осведомлен и был очень полезен с техническими проблемами. Время покажет, насколько сократится газовый счет, но они, похоже, работают хорошо. В первый полный рабочий день, 822 галлон танк перешел от 86F до 119F. Поскольку этот день был полным солнцем, и, поскольку катушка еще не была поднята, он случайно дал хороший тест. 6 855 фунтов воды было поднято на 33 градуса, равное примерно 226 000 битум, которое было депонировано в бак за один день или чуть более 28 000 битум / 30 трубчатого коллектора (без учета потерь в трубопроводах и резервуарах). Слово или осторожность - коллекторы эвакуационных труб содержат миллион (кажется, это) маленьких частей для сборки. Разрешить дополнительный труд. Также бокс для стеклянных трубок довольно скудный. Обращайтесь осторожно и не вставайте на ноги - тонкая упаковка из пенопласта не смягчает наконечники на концах стеклянных труб. 3 трубки из 240 были сломаны в конце, к тому времени, когда я устанавливал - но это не было большой проблемой. Билл поставил запасную трубку с каждым коллектором.
НАСОСЫ:
Если нужно перекачивать воду 50 ', используя циркуляционные насосы, которые имеют только 33-дюймовую головку, теоретически 2 в серии должны делать трюк. Теория оказалась правильной - вместе они выполняют свою работу. Чтобы прокачать самую холодную воду со дна резервуара, можно было нарезать фитинг на дно, или теоретически его можно было бы нарисовать над линией воды от погружной трубки. Эта теория также работала.
ТИПОВОЙ РАЗМЕР:
Не превышайте размеры труб. Для целей затрат и целей потери тепла больше не обязательно лучше. В этой системе размеров, если головка была ниже, и использовался только один насос, или если один собирался оставить оба насоса, 3/4 " труба была бы адекватной (вместо 1 "я использовал). Использование самой маленькой трубы, которая будет выполнять эту работу, поможет удержать затраты на изоляцию труб и трубопроводов, а также уменьшить потери тепла на поверхности поверхности.
МЕДНАЯ ТРУБА против ПЭХ .:
Общая мудрость заключается в том, что вы должны использовать медь для линий назад и вперед от коллекционеров для обработки высоких темпов застоя. Я чувствовал себя на дренажной системе, где во время стагнации в коллекторах нет жидкости, Pex / al / pex (премиальный pex с алюминиевым слоем внутри) должен работать на весь пробег, за исключением последних пару футов в коллекторе, где вы можете подобрать больше этой застойной жары. Оказывается, Pex / al / pex - очень впечатляющая труба. Алюминий, встроенный в pex, кажется, составляет около 1/32 " толстый, а труба рассчитана на 80 фунтов на квадратный дюйм при 200 ° F. Пока он работает нормально, и я уверен, что он будет продолжать это делать. Примечание: pex / al / pex имеет немного больший диаметр, чем обычный pex, и использует собственные специальные компрессионные фитинги. Вам не нужно покупать pex crimper, чтобы использовать его - только правильные компрессионные фитинги. (Я узнал, что это трудно).
ТРУБНАЯ ИЗОЛЯЦИЯ:
1 & Quot; armaflex (дополнительная толщина - специальная заказываемая из системы отопления, вентиляции и кондиционирования воздуха). Крышка и уплотнение крыши хорошо работали, чтобы обернуть ее и защитить от элементов. Чтобы увеличить емкость резервуара (особенно желательно на более негабаритных емкостях), можно подобрать 2) 4x8x 2 " пенопластовые листы и перед укладкой сначала под водой под баком, чтобы удвоить нижнюю изоляцию. При желании всегда можно обернуть боковые и верхние части дополнительной изоляцией.
РАЗМЕР ЦИСТЕРНА:
Я считаю, что в этом типе системы, где резервуар представляет собой простой элемент с низкой нагрузкой, не имеющий давления, содержащий небольшой процент от общей стоимости системы (менее 15%), можно позволить себе весной для большего резервуара, который содержит больше галлонов на человека чем обычно рекомендуется. Я использовал 822 галлонов с 51 галлоном за квартиру (обычно один человек в каждой из этих квартир). Хотя это больше, чем рекомендуется, от 20 до 30 галлонов на человека, он по-прежнему не обеспечивал столько «эффекта маховика», как я надеялся. Из выборочных проверок ноябрьские темпы танков отскочили с середины 70-х до 120-х годов. Если бы я снова сделал это, и если бы танк поместился, я бы увеличил размер резервуара, чтобы обеспечить 80 галлонов или более на единицу, что, я считаю, лучше поглотит тепло от солнечных заклинаний, перенесет его в облачные заклинания, улучшая общую производительность.
РЕЗЕРВНЫЕ ДАННЫЕ:
При заказе резервуара STSS указывается, сколько вкладышей в бак необходимо установить. В этом случае это было 4 всего, 1 для подачи коллектора, 1 для возврата коллектора, 1 для подачи давления на улицу на катушку и один для выхода из катушки в газовый нагреватель. Если вы не укажете иначе, все 4 будут установлены все в ряд, расположенный на расстоянии около 6 дюймов. Кроме. Для оптимальных прогонов трубопроводов мне нужен был один на противоположной стороне бака, поэтому я удалил один, переместил его и проложил отверстие (все выше линии воды). Если бы я снова это сделал, было бы лучше запланировать и указать места входа в трубу резервуара или, по крайней мере, заказать дополнительный муфтовый фитинг или 2 в случае необходимости изменения поля.
