Contrôleurs solaires SR1568 pour chauffe-eau solaire split

1.1 Présentation

• Régulateur solaire SR1568 utilisé pour les systèmes de chauffage solaire plus complexes et polyvalents.

• Avec des capacités de mise en réseau pour le contrôle à distance.

• Il peut chauffer plusieurs réservoirs d'eau, contrôler plusieurs matrices de capteurs solaires et contrôler intelligemment des équipements d'énergie alternative tels que le gaz, les pompes à chaleur et les chaudières.

• Il peut réaliser un contrôle intelligent du réservoir d'eau de chauffage, de la piscine, du chauffage au sol et d'autres équipements.

• 23 systèmes peuvent être programmeurs.

• Pompe conventionnelle / HE disponible sur.

• Prise en charge de la mise à jour du firmware par carte SD.

1.2 CAPACITÉ D'APPLICATION

• Entrées du capteur de température PT1000: 2

• NTC10KB = 3950 entrées de capteur de température: 5

• Entrée analogique Grundfos Direct Sensor TM (VFS): 1


• Entrée analogique Grundfos Direct Sensor TM (RPS): 1

• Relais électromagnétiques: 3

• Relais semi-conducteurs: 3

• Relais basse tension externe non défini (signal de commutation): 1

• Sorties à fréquence variable PWM (commutables 0-10 V): 3

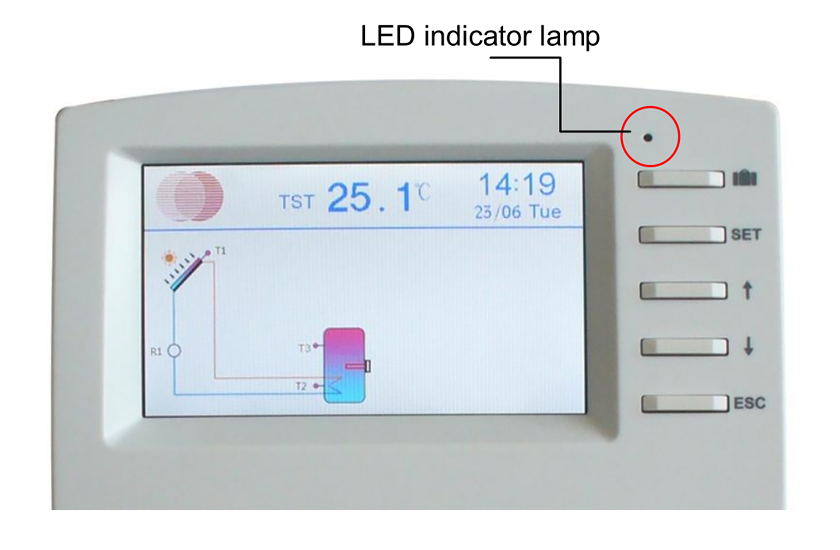

• TFT --- écran couleur

• Date --- réglage heure / date

• Lumière --- réglage de la luminosité de l'écran

• SMT_HT --- Chauffage intelligent

• Cercle --- fonction de commande de la pompe de circulation d'eau

• SYS --- (1-23) sélection du système

• CEM --- Arrêt d'urgence du collecteur

• OCCO --- refroidissement collecteur

• OCMI --- température minimale du capteur

• OCFR --- Fonction antigel collecteur

• OTCO --- fonction intermittente du collecteur de tube à vide

• POMPE --- Méthode de contrôle de la pompe

• LLOGI --- le niveau d'eau d'abord

• COOL --- fonction de refroidissement

• OHDP --- transfert de chaleur

• HEATX --- transfert de chaleur entre les réservoirs d'eau

• RPH --- réchauffer pour se réchauffer

• SFB --- Fonction four à combustible solide

• BYPR --- Fonction de dérivation du cycle solaire

• TIMER --- Fonction minuterie

• AH --- fonction de réglage automatique de la température

• BEEP --- Fonction d'alarme de défaut du buzzer

• BLPR --- protection contre le blocage

• OTDIS --- fonction de stérilisation à haute température

• OPAR --- relais parallèle

• OHQM --- mesure des calories

• GFDS --- Débitmètre Grundfos

• PRESSE --- surveillance de la pression

• UNITÉ --- Conversion de Celsius et Fahrenheit

• OSDC --- Carte SD

• RESET --- reset

• PASS --- Réglage du mot de passe

• Fonction vacances

• Fonction de mise à niveau en ligne du logiciel du contrôleur

• Fonction de protection

• Protection de mémoire contre les pannes de courant

• Protecteur d'écran

1.4 Contenu de la livraison

2.1 Paramètres techniques

2.2 Accessoires en option

2.2.1 Capteur direct Groundfos VFS et débitmètre

2.2.2 Relais électromagnétique: SR802, peut contrôler le chauffage électrique de ≤4000W.

Schéma de connexion du SR802:

2.2.3 Modèle WIFI à 485 m

3.1 Système solaire avec champs de capteurs est / ouest, vanne à 3 voies pour le chargement du réservoir en couches

3.2 Système solaire avec 1 champ de capteurs, 1 réservoir, chargement du retour de chauffage

3.3 Système solaire avec champs de capteurs est / ouest, 1 réservoir, réservoir de chargement de vanne à 3 voies en couches, chargement du retour de chauffage D

3.4 Système solaire avec 1 champ de capteurs, 2 réservoirs, réservoir de chargement d'interrupteur de pompe

3.5 Système solaire avec 1 champ de capteurs, 2 réservoirs, réservoir de chargement de commutateur de soupape, transfert d'énergie thermique entre 2 réservoirs

3.6 Système solaire avec champs de capteurs est / ouest, 2 réservoirs, réservoir de chargement de commutateur de soupape, transfert d'énergie thermique entre 2 réservoirs

3.7 Système solaire avec champs de capteurs est / ouest, 2 réservoirs, réservoir de chargement de commutateur de soupape, retour de préchauffage du système de chauffage

Manuel d'utilisation de la surveillance à distance SR1568
